МІНІСТЕРСТВО КУЛЬТУРИ УКРАЇНИ
КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КУЛЬТУРИ І МИСТЕЦТВ
ВІДОКРЕМЛЕНИЙ ПІДРОЗДІЛ «ЛЬВІВСЬКА ФІЛІЯ КНУКіМ»
Циклова комісія спеціальних електромеханічних
дисциплін ВП «Львівська філія КНУКіМ»
ЛАБОРАТОРІЯ ОСНОВ РАДІОТЕХНІКИ І ТЕЛЕБАЧЕННЯ
Звіти з лабораторних робіт №№6-11
Виконав студент групи ЕТ-11
“ ____ ” __________ 2013 року
____________________
__________________
Прийняв
Викладач Матрохін Володимир Ілліч
Львів - 2013 р.
Звіт з лабораторної роботи №6
Дослідження селектора телевізійних каналів
1. Мета роботи:
1. Вивчити роботу блока селектора каналів.

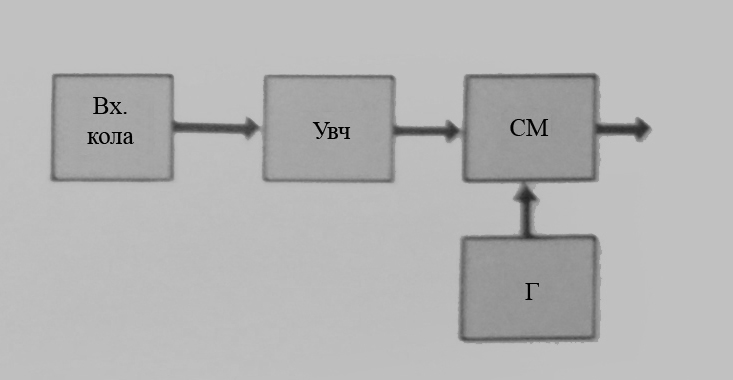

2. Схема електрична принципова дослідження.
Прилади для виконання роботи:
1. Лабораторний стенд.
2. Вимірювач частотних характеристик Х1-50.
3. Осцилограф-мультиметр С1-112А.
Порядок виконання роботи:
1. Вивчити по довіднику Седов С.А.”Индивидуальные видеосредства” с.215, 232. схему електричну принципову селектора каналів СК-М-24, пристрою сенсерного управління УСУ-1-15-1.
2. Ввімкнути лабораторний стенд, прилади Х1-50, С1-112А в мережу.
3. Вихід “ВЧ” Х1-50 з`єднати з входом селектора каналів СК-М-24 радіочастотним кабелем, “Вихід ПЧ” стенду з`єднати через детекторний перехід із входом “Y” Х1-50 радіочастотним кабелями.
4. До гнізда “Настройка” стенду підключення щуп мультиметра С1-112А для вимірювання постійної напруги.
5. За допомогою потенціометра “Настройка” стенду встановити по черзі напруги настройки, які вказані в таблиці. Користуючись інструкцією по експлуатації Х1-50 виміряти частоту максимуму АЧХ селектора каналів при даній напрузі настройки і записати в таблицю.
За допомогою таблиці 1.5 (С.А.Седов “Индивидуальные видеосредства” стор.29) визначити номер каналу, на який налагоджений селектор при даній напрузі і частоту сигналу зображення даного каналу. Ці дані занести в таблицю .
6. На одному з каналів (вказаному викладачем) зрисувати з екрану Х1-50 амплітудно-частотну характеристику (АЧХ) селектора з мітками частот. Визначити смугу пропускання селектора на цьому каналі по рівню 0,5.
2. Навести опис побудови схеми електричної принципової селектора каналів ск-м-24, усу-1-15-1.
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
