9. Намітити межу водозбірної площі по створу mn.
Водозбірна площа – це площа, з якої опади у вигляді дощу стікають до лінії створу.
Для того, щоб провести межу водозбірної площі, необхідно від заданої лінії MN водостоку провести криву лінію: нормаль до горизонталей. Ця крива лінія буде йти по найвищих точках (хребту) до найвищої позначки горизонталей (вершини гори)

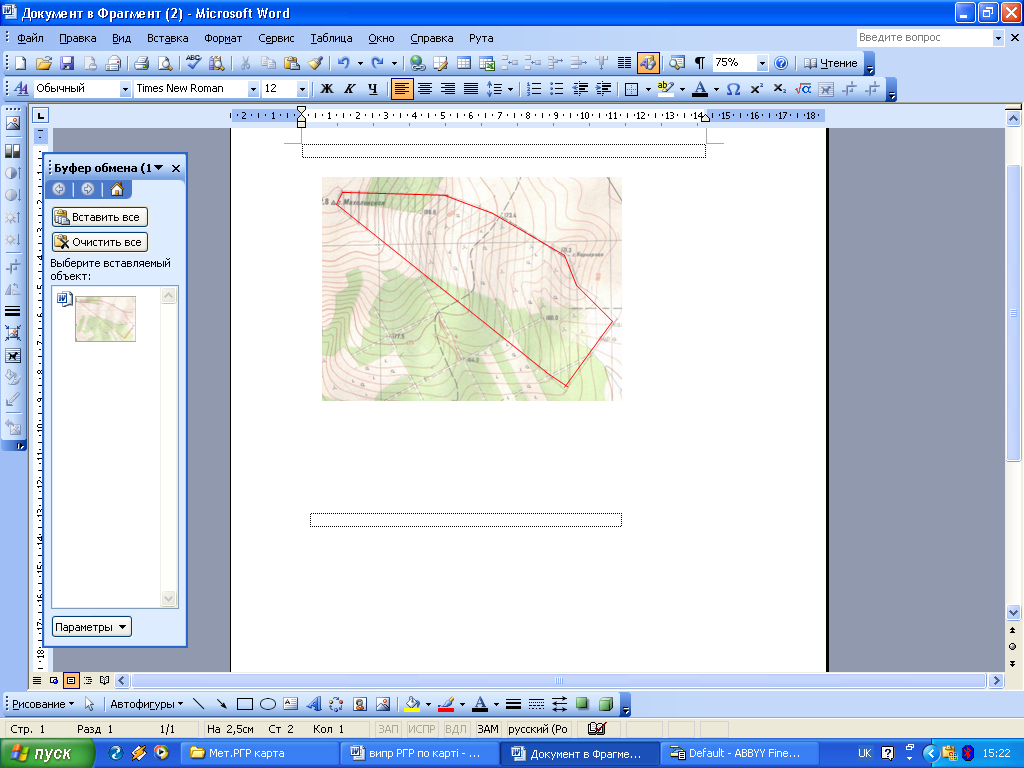

Рис.18. До межі водозбірної площі.
Наприклад:
В даному випадку від точки Р проводять межу спочатку до вершини 181,8 ; потім до вершини 183,4. Поміж цими двома вершинами
Ця межа
піде по гребню сідловини нормаллю до
горизонталей , що утворюють її схили.

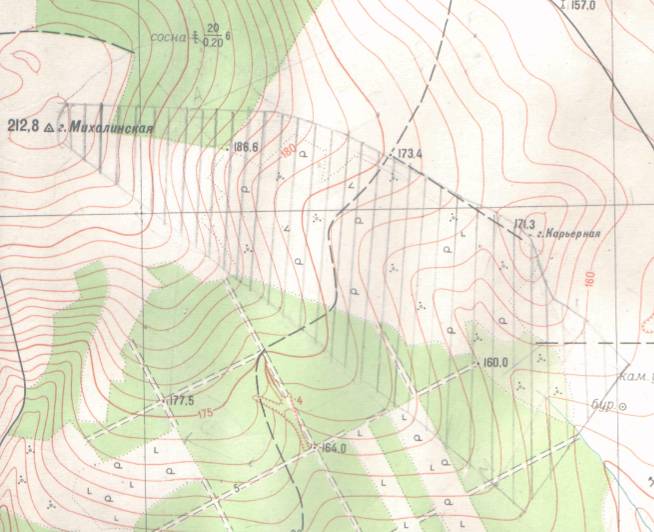

Рис.18,а. Межа водозбірної площі
Питання для самоконтролю
1.Що називають топографічною картою, топографічним планом. В чому їх різ-
ниця, і що для них загальне.
2.Що називають масштабом карти чи плану. Що таке точність масштабу.
3.На які групи поділяються умовні позначки. В чому різниця між масштабними
і безмасштабними умовними позначками.
4.Що таке прямокутна система координат. Зональна система прямокутних ко-
ординат.
5.Географічні координати. Полярні координати.
6.Що значить зорієнтувати лінію.
7.Що називають дирекційним кутом і румбом. Яка залежність між прямим і
зворотним дирекційними кутами.
8.Покажіть на рисунку залежність між дирекційними кутами і румбами. З якою метою переходять від дирекційних кутів до румбів.
9.Що називають географічним або істинним азимутом. Що таке зближення ме-
ридіанів, як воно визначається.
10.Що називають магнітним азимутом. Що таке магнітне схилення. Як воно ви-
значається.
11.Якими орієнтирними кутами найкраще скористатися на місцевості.
12.Як перейти від виміряного дирекційного кута на карті до географічного ази-
муту, або до магнітного азимуту.
13.Як зображується рельєф на топографічних картах. Які існують форми рельє-
фу.
14.Що називають горизонталлю. Як знайти висоту горизонталі.
15.Що називають висотою перерізу рельєфу. Як по карті можна визначити ви-
соту перерізу.
16.Як визначити висоту точки, що лежить між горизонталями.
17.Що таке ухил, за якою формулою визначається. Як його виразити в процен-
тах і в промілях.
18.Як провести лінію з заданим ухилом.
19.Як визначити крутизну схилу. Що таке масштаб закладень.
20.Що називають профілем. Як побудувати профіль місцевості по карті.
21.Що називають водозбірною площею та, як визначити її межі на топографіч-
ній карті.
22.Які є способи визначення площ на планах і картах.

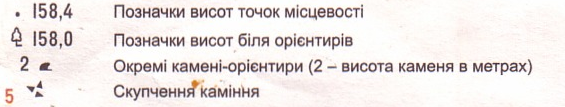

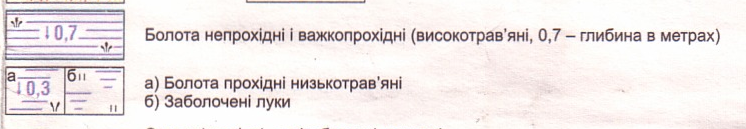

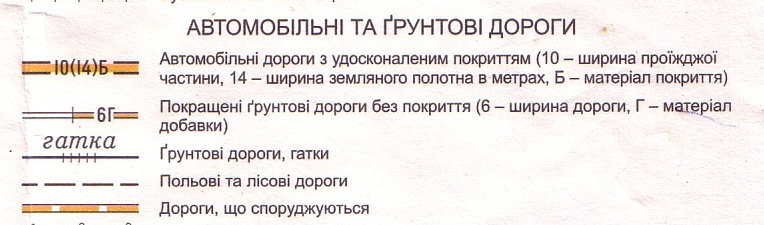

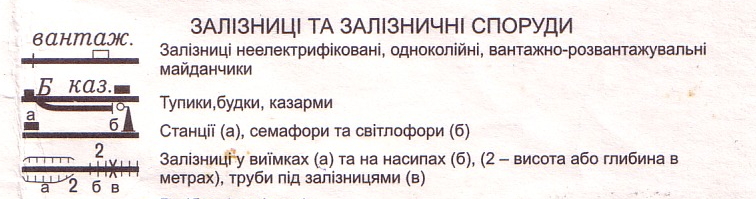

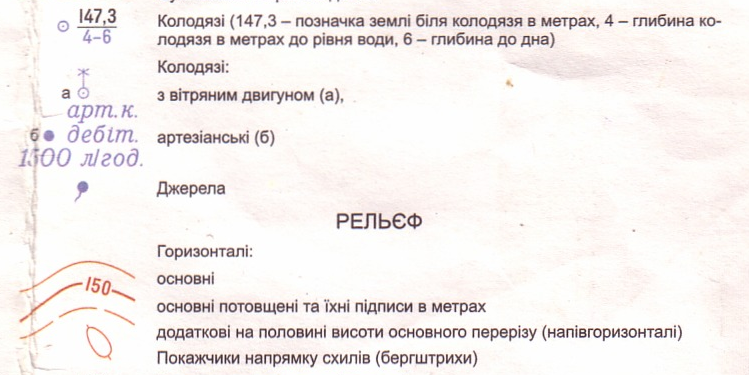

Умовні позначення фрагменту карти
Зміст
Загальні вказівки……………………………………………………………. 3
Фрагмент карти…………………………………………………………..… 4
Будова та зміст карт………………………………………………………… 5
1.Визначення прямокутних координат……………………………………… 9
2.Визначення географічних координат………………………………………10
3.Орієнтування ліній………………………………………………………….10
а. Визначення дирекційних кутів та румбів………………………………10
б. Визначення дійсного (географічного) та магнітного азимутів………11
4.Визначення ухилу лінії ….…………………………………………………12
5.Визначення крутизни схилу лінії ………………………………………….13
6.Визначення позначок точок А і В………………………………………….14
7.Прокладання лінії заданого ухилу на карті………………………………..15
8.Побудувати профіль по лінії АВ……………………………………………16
9.Намітити межу водозбірної площі………………………………………….18
Питання для самоконтролю…………………………………………………19
Умовні знаки………………………………………………………………….20
