7. Прокладання лінії заданого ухилу на карті
Від точки Е до точки F прокласти лінію заданого ухилу (ізад = 0,7*іісн)
Для прокладання між точками Е та F лінії з ухилом ізад = 0,7*іісн необхідно визначити горизонтальне прокладення, що відповідає цьому ухилу. Виконуємо це так: спочатку визначаємо існуючий ухил іісн . Далі, знаходимо заданий ухил ізад = 0,7*іісн .
В
иходячи
з формули ухилу, визначаємо горизонтальне
прокладення d, що відповідає заданому
ухилу.
ізад = 0,7*іісн
F1

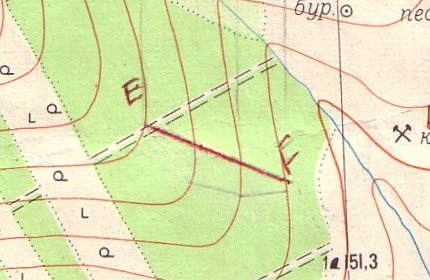

Рис. 14. Прокладання лінії
заданого ухилу
Взяти відповідне закладання d (9 мм) в роствір вимірника, користуючись масштабом, та розрахунками, з точки Е вимірником засікають на сусідній горизонталі току 1. Потім з точки 1 на наступній горизонталі засікають точку 2. робимо це завдання доти, поки останньою точкою не стане F. Точки з’єднують. Отримують ламану лінію. Це і буде лінія заданого ухилу.
8.Побудова поздовжнього профілю по лінії ав.
Профіль – це вертикальний переріз земної поверхні по заданому напрямку.

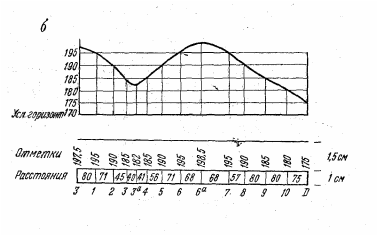

Рис.15. Приклад побудови профілю.
Нехай на ділянці карти (1:10 000) задано лінію АВ, профіль якої необхідно побудувати. Пронумеруємо точки перетину лінії АВ з горизонталями.
Потім будуємо профільну сітку (Рис.17). Для побудови профілю вибирають масштаби: горизонтальний і вертикальний

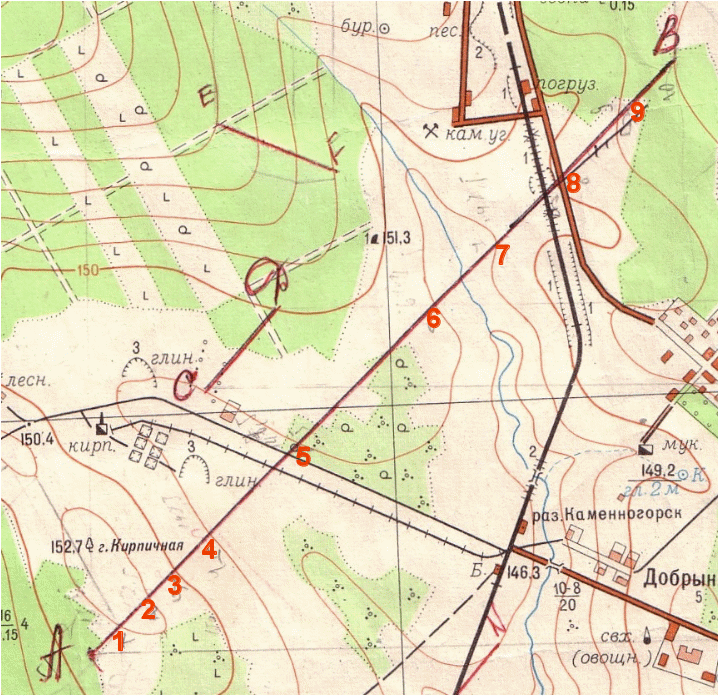

Рис.16. До побудови профілю по лінії АВ
В рядку "№ точок", проставляємо номер кожної точки: 1, 2, 3, і т.д. В рядку "Відстані" проставляють відстані з таблиці 1. В рядку "Позначки" також проставляють позначки з таблиці 2.
Таблиця 1
Визначення відстаней між точками
Точки |
А - 1 |
1 - 2 |
2 - 3 |
3 - 4 |
4 - 5 |
5 - 6 |
6–6а |
6а-7 |
7 - 8 |
8 - 9 |
9 - В |
Відстань, м |
65 |
75 |
60 |
80 |
210 |
320 |
50 |
80 |
140 |
140 |
120 |
Таблиця 2
Визначення позначок точок
-
Точки
А
1
2
3
4
5
Позначки, м
151,0
152,5
152,5
150,0
147,5
147,5
Точки
6
7
8
9
В
Позначки, м
147,5
147,5
150,0
152,5
155,0
З кожної точки ставлять перпендикуляри. Висоти перпендикулярів відповідають висотам точок. З'єднують кінці перпендикулярів і отримують профіль.
Масштаб вертикальний 1:250
Масштаб горизонтальний 1:10 000

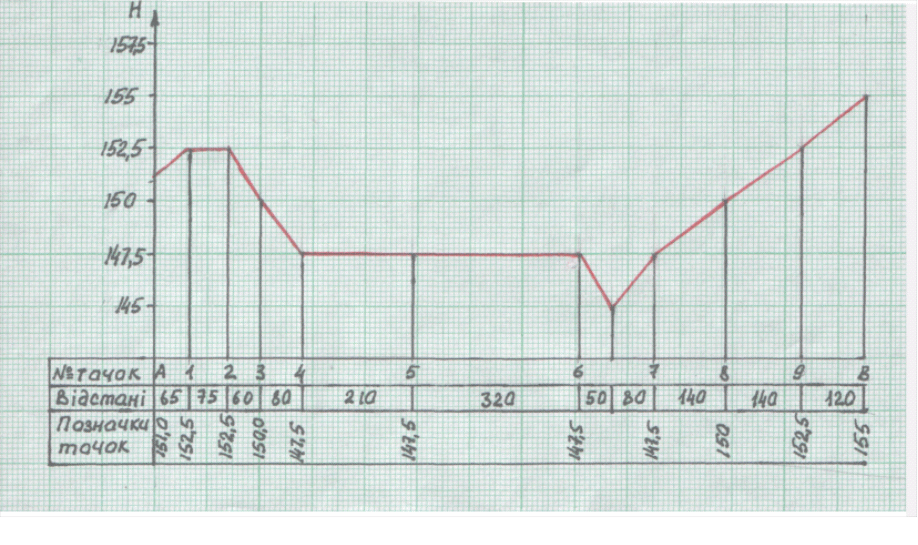

Рис.17.Поздовжній профіль по лінії АВ
