2. Визначення географічних координат точок а і в.

До географічних координат відносяться довгота λ та широта φ.

Широта – це кут, утворений прямовисною лінією до земного еліпсоїду у даній точці і площиною екватора. Широти відраховують в обидві сторони від екватору від 0⁰ до 90⁰ : на північ - північна широта зі знаком + (плюс), на південь від 0⁰ до 90⁰ – південна зі знаком – (мінус).

Довгота – це двогранний кут між площиною географічного меридіану даної точки і площиною початкового (нульового) меридіану. За початковий геодезичний меридіан (нульовий) прийнято меридіан, що проходить через башту Грінвічської обсерваторії. (Рис. 7)

Довготи починають рахувати від нульового меридіанав напрямку на схід від 0⁰ до 180⁰ – східна довгота, в напрямку на захід від 0⁰ до 180⁰ – західна .

а) б)

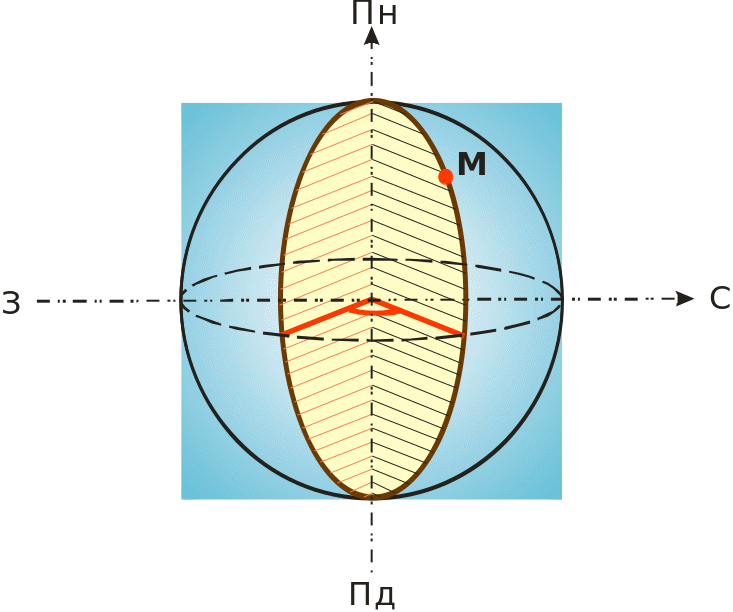

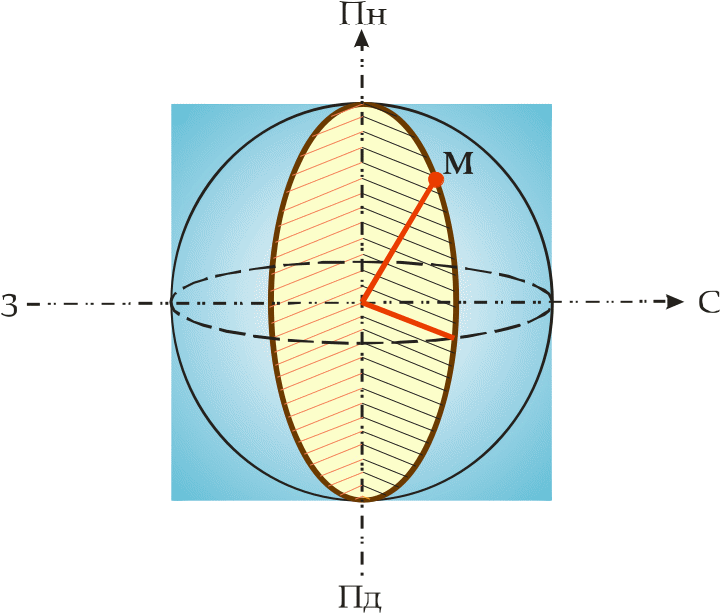

Рис.7.До визначення географічних координат

а) широта, б) довгота

Для визначення географічних координат користуються мінутною рамкою.( Рис. 2)

Щоб визначити довготу точки А, необхідно поставити перпендикуляр з точки А на мінутну рамку довготи і порахувати градуси, мінути, секунди.

Щоб визначити широту точки А необхідно поставити перпендикуляр з точки А на мінутну рамку широти. Потім порахувати градуси, мінути, секунди.

λ_А - ? φ_А - ?

λ_А= 18°06'27" φ_А = 54° 41' 23"

Визначення географічних координат точки В виконують аналогічно (Рис.8)

λ_В - ? φ_В - ?

λ_В= 18° 07′17^′′ φ_В = 54° 41' 53"

18⁰06′27 ′′ Пн

α_ВА

По мінутній рамці

18⁰07′17′′

Пн

54⁰ 41′ 53′′

α_ВА

α_АВ

54⁰41′23′′

Рис.8. До визначення географічних координат та дирекційних кутів
