3 Підготовка програмного інтерфейсу stk500.

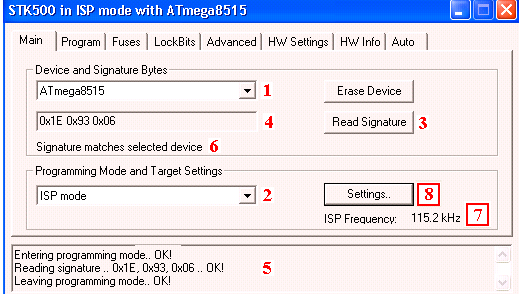

3 .1 Запустити програмний інтерфейс STK500 і вибрати тип МК та вид програмування. Для цього, якщо це не зроблено, відкрити і перевірити комплектність трансльованого і налагодженого проекту в AVR Studio 4 (має бути його hex-файл), увімкнути тумблер живлення на платі STK500 та натиснути піктограму Write Flash Memory – Записати до памяті про-грам (або вибрати команду з меню Tools > Program AVR > Auto Connect) – з'явиться вікно програмного інтерфейсу STK500, що складається з восьми вкла-дених вікон, які відчиняються клацанням по вкладках (у різних версіях AVR Studio їх кількість може відрізнятися). У першому вікні Main (головне) вибра-ти: а) тип мікросхеми Device (цифра 1 на ілюстрації), б) вид програмування ISP mode (2) та в) натиснути кнопку Read Signature – прочитати сигнатуру (3), яка з'явиться у віконці тільки для читання (4), а в нижньому полі (5) для повідо-млень (історій) має відобразитися інформація про ці дії з обов'язковим "ОК!" у кінці кожного рядка.

F УВАГА! Під віконцем сигнатури (4) важливим є непримітне повідомлен-ня (6), що ця сигнатура відповідає (matches) або не відповідає (not matches) вибраній мікросхемі. В останньому випадку попри всі "ОК!" у повідомленнях (5) слід перевірити відповідність типу МК на платі та у віконці Device (1).

F Примітки. 1. Сигнатура містить три байти для ідентифікації: 1) $1E (виробника Atmel), 2) $93 (обсягу Flash памяті 8 Кбайт) та 3) $06 (типу МК ATmega8515).

2. За неправильного приєднання апаратних засобів до плати STK500 (п. 2.5) або неввімкненого джерела живлення на платі (в деяких версіях AVR Studio також за невиходу з режиму налагодження) з'явиться інформаційне вікно Connect failed з переліком можливих помилок неправильного з'єднання, але конкретну помилку потрібно з'ясувати самостійно.

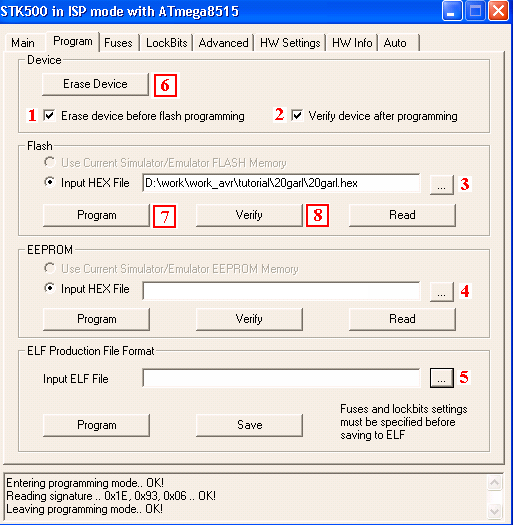

3 .2 Ввести імена файлів, що підлягають запису до МК, для чого відкрити вікно Program (програмування), що складається з чотирьох розділів, і в першому з них Device встановити прапорці (на ілюстрації показано цифрами 1, 2) стирання пам'яті програм перед програмуванням та перевірки запису (як до Flash-пам'яті, так і до EEPROM) після програмування. У другому розділі Flash натиснути кнопку (3) відкриття файлу (…), вибрати шлях свого проекту, двічі клацнути його теку, у віконці відкриття встановити тип файлів Flash Intel Hex Files та відкрити свій hex-файл, який відобразиться у віконці (3). У нашому проекті не використовується РПЗПЕЕС, тому третій розділ EEPROM (4) можна проминути. У четвертому розділі немає потреби вибирати формат hex-файлів, тому його віконце (5) залишити вільним (бо вже автоматично встановлено тип Intel Hex Files).

F Примітка. Записати програму до МК (прошити мікросхему) можна в AVR Studio і не відкриваючи даний проект, якщо є впевненість, що він повністю відпрацьований, проте в навчальних проектах слід завжди попередньо переконатися в його працездатності .

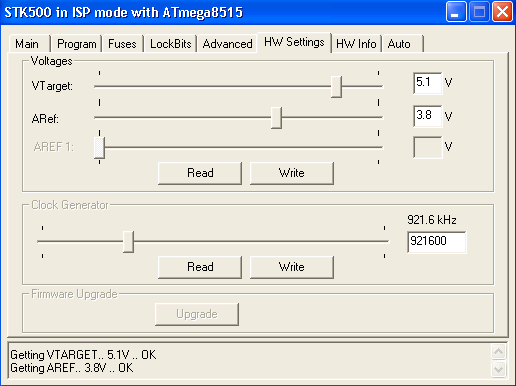

3 .3 Налаштувати напруги живлення МК і робочу тактову частоту, для чого відкрити вікно HW Settings (Установки технічних засобів – Hardware) і в розділі Voltages (напруги) кнопкою Read зчитати величину встановленої на платі напруги живлення VCC дослідного зразка МК, а встановити її нове значення у припустимих за технічними умовами межах (для ATmega8515 VCC = = 2,7 … 5,5 В) можна повзунком VTarget або ввести з клавіатури до віконця та натиснути кнопку Write (якщо напруга відповідає нормі, змінювати її не рекомендується, щоб не вивести МК з ладу). Для МК з вбудованим АЦП у частині ARef так само встановлюється опорна напруга, але не вище за VTarget. У розділі Clock Generator аналогічним чином встановити повзунком або ввести з клавіатури до віконця тактову частоту 1 МГц, а відтак зчитати її найближче можливе значення кнопкою Read і записати кнопкою Write.

F Примітка. Можна проминути вікна Fuses (з приступними конфігураційними бітами для вибраних типу МК і режиму програмування, інформація про які міститься в документації на МК), LockBits (з приступними бітами захисту, комбінацією яких задається рехим захисту записаної до МК програми), Advanced (додаткових установок лише з одним приступними тільки для читання полем калібрувального байта внутрішнього генератора), HW Info (з приступними тільки для читання фірмовими кодами) та Auto (функції автоматизації програмування декількох МК одним програмним кодом встановленням прапорців послідовності виконуваних дій) – тоді лише натисканням на кнопку Start можна буде багаторазово записувати програму з вікна Program до мікроконтролерів згідно з виконаними налаштуваннями.

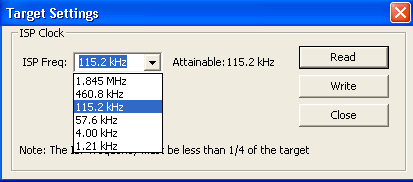

3.4 Установити тактову частоту в режимі програмування, для чого повернутися до головного вікна Main і в другому розділі Programming Mode and Target Settings зчитати частоту ISP Frequency (цифра 7 на ілюстрації до п. 3.1), яка має не перевищувати чверті робочої частоти, визначеної у вікні HW Settings, але бути не нижче 5 кГц. У разі невідповідності слід натиснути кнопку Settings (8) і в діалоговому віконці Target Settings (параметри налаштування до-с лідного зразка МК) з ви-падного списку "ISP Freq:" вибрати одну з можливих (Attainable) частот у по-трібних межах. Відтак на-тиснути кнопку Write та зачинити діалогове вікон-це – вибрана частота ISP Frequency відобразиться у вікні Main.
