3.2. Определение географических координат

Геодезические координаты указывают положение точек на поверхности земного эллипсоида, куда они проектируются нормалями к этой поверхности.

П

ри создании топографических карт применяются геодезические координаты.

Географическими координатами точки, например М (рис. 18), являются ее широта В и долгота L.

Широта точки — угол, составленный плоскостью экватора и нормалью к поверхности земного эллипсоида, проходящей через данную точку. Счет широт ведется по дуге меридиана в обе стороны от экватора, от 0 до 90°. Широты точек северного полушария называются северными, а южного — южными.

Рис. 18. Географические координаты

Долгота точки —двугранный угол между плоскостью начального (Гринвичского) меридиана и плоскостью меридиана данной точки. Счет долгот ведется по дуге экватора или параллели в обе стороны от начального меридиана, от 0 до 180°. Долготы точек, расположенных к востоку от Гринвича до 180°, называются восточными, а к западу — западными.

По топографическим картам масштабов 1:25 000—1:200 000 географические координаты определяют с помощью шкал, имеющихся на рамке каждого листа (рис. 19). Цена деления шкал на картах масштабов 1:25000—1:100 000 равна 10", а на карте масштаба 1:200000 — 1'. Для определения географических координат по склеенной карте внутри рамки каждого листа проставлены короткие черточки, показывающие выходы меридианов и параллелей внутрь листа с интервалом через 1'.

На картах масштабов 1:500 000 (рис. 20) и 1:1 000000 кроме шкал на рамках имеются и сами линии меридианов и параллелей, образующие сетку географических координат (географическую сетку).

Оцифровка шкал и линий сетки географических координат показана на рис. 19 и 20.

Чтобы определить широту какой-либо точки, например точки М, по карте масштабов 1:25 000—1:200000 (рис. 19), надо приложить линейку к этой точке так, чтобы она проходила через одноименные деления (или их доли) на шкалах западной и восточной сторон рамки, и по одной из этих шкал сделать отсчет. Аналогично, пользуясь шкалами северной и южной сторон рамки, определяют и долготу точки.

Рис. 19. Шкалы географических координат и километровая сетка на листе карты

(масштаба 1 :25 000)

При определении географических координат по карте масштаба 1:500 000 или 1:1000 000 вместо шкал на рамке карты линейку прикладывают к одноименным делениям (или их долям), находящимся на меридианах (параллелях), ближайших к определяемой точке (рис.20).

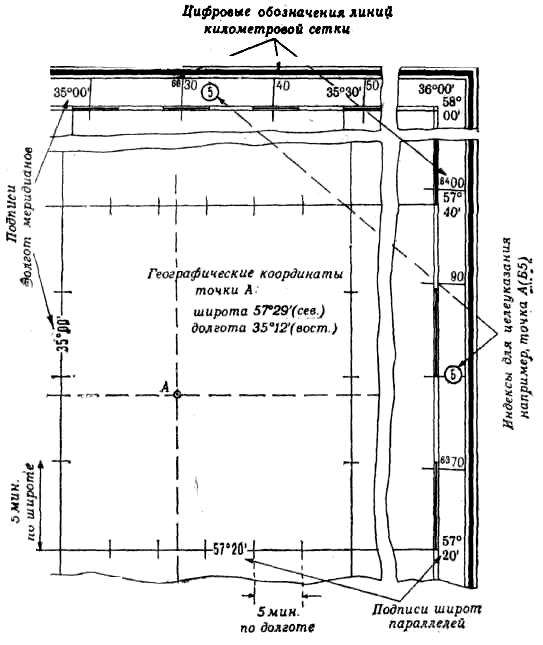

Рис. 20. Географическая сетка и обозначение километровых линий на карте

масштаба 1:500000

3.3. Определение прямоугольных координат

Особенности системы плоских прямоугольных координат, применяемой в топографии. За оси координат (рис. 21) в этой системе приняты изображение осевого меридиана координатной зоны - ось абсцисс X и изображение экватора — ось ординат Y.

Оси координат делят зону на четверти, счет которых ведется по ходу часовой стрелки от положительного направления оси X. За положительное направление осей принимают: для оси абсцисс — направление на север, для оси ординат — на восток. Положение какой-либо точки, например М, указывается ее расстоянием от осей координат: абсциссой х и ординатой у.

Чтобы не иметь дела с отрицательными ординатами, условились значение ординаты у осевого меридиана каждой зоны принимать равным 500 км. Этим самым ось X как бы переносят к западу от осевого меридиана на 500 км.

Так как в каждой зоне числовые значения ординат повторяются, то для того чтобы по координатам точки можно было определить, к какой зоне она относится, к значению ординаты слева приписывается номер зоны.

Прямоугольная координатная сетка на топографических картах. На всех листах карт (кроме карты масштаба 1:1000000) имеется сетка квадратов (рис.19), которую называют прямоугольной координатной сеткой.

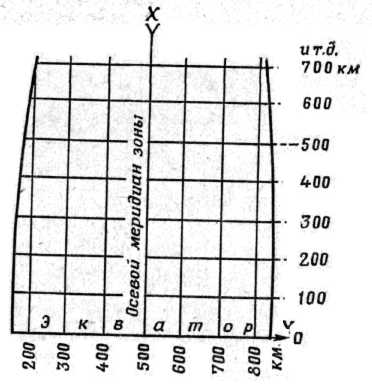

Рис.22. Принцип оцифровки километровых линий координатной сетки в пределах зоны

Рис.21. Система плоских

прямоугольных координат

шестиградусной зоны

Линии сетки (рис. 22) проведены параллельно осям координат через 2 см на картах масштабов 1:50000 — 1:500000 (на карте масштаба 1:500000 линии прямоугольной координатной сетки внутри листов не прочерчены, а показаны лишь их выходы на рамках (рис. 20)) и через 4 см на карте масштаба 1:25000, что соответствует целому числу километров на местности. Поэтому прямоугольную координатную сетку называют также километровой, а ее линии — километровыми.

Координатная сетка используется для определения прямоугольных координат точек, отыскания на карте местоположения различных объектов при докладах, постановке задач, составлении донесений, для быстрой глазомерной оценки расстояний, площадей, определения направлений и ориентирования карты.

Километровые линии, ближайшие к углам рамки листа карты, подписываются полным числом километров, остальные — сокращенно, последними двумя цифрами. Таким образом, подпись 5588 (рис. 19) у крайней снизу горизонтальной линии означает, что эта линия проходит в 5588 км к северу от экватора. Подпись 6394 у крайней слева вертикальной километровой линии означает, что она находится в шестой зоне и проходит в 394 км от начала счета ординат, т. е. на 106 км западнее осевого меридиана зоны.

В том случае, когда приходится пользоваться картой в сложенном виде, определить числовое значение километровых линий можно по подписям, расположенным внутри листа у пересечений горизонтальных линий с вертикальными (рис. 19).

Дополнительная сетка на стыке координатных зон. Так как вертикальные километровые линии параллельны осевому меридиану своей зоны, а осевые меридианы соседних зон между собой не параллельны, то при смыкании сеток двух зон линии одной из них расположатся под углом к линиям другой. Вследствие этого при работе на стыке зон могут возникнуть затруднения с использованием координатных сеток, так как они будут относиться к разным осям координат.

Чтобы устранить это неудобство, в каждой зоне на всех листах карт, расположенных в пределах 2° к востоку и западу от границы зоны, обозначена координатная сетка смежной зоны. Чтобы не затемнять такие листы карты, эта сетка показана на карте лишь ее выходами за рамку листа (рис. 23). Ее оцифровка представляет собой продолжение нумерации километровых линий смежной зоны.

Километровой сеткой смежной зоны пользуются тогда, когда работа ведется с листами карт на стыке двух зон и требуется пользоваться на всех этих листах единой системой координат. Эту сетку проводят карандашом на листах карт одной из этих зон, соединяя по линейке противоположные концы одноименных километровых (вертикальных и горизонтальных) линий сетки соседней зоны.

Использование километровой сетки для определения прямоугольных координат точек и нанесения на карту точек по их координатам. Чтобы указать приближенное местоположение какого-либо пункта на карте, достаточно назвать квадрат сетки, в котором он расположен. Для этого сначала читают (называют) оцифровку горизонтальной километровой линии, образующей южную сторону квадрата, а затем вертикальной линии, образующей его западную сторону, т. е. сначала абсциссу, а затем ординату юго-западного угла квадрата.

Например, при указании положения высоты 347,1 (рис. 23) следует сказать: «Квадрат десять, четырнадцать: высота 347,1». В письменной же форме это будет выглядеть так: «Высота 347, 1 (1014)».

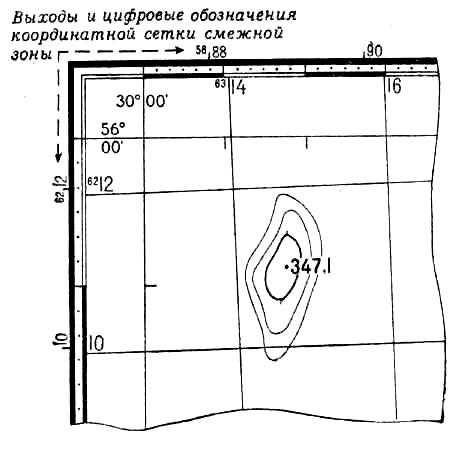

Рис. 23. Обозначение координатной сетки смежной зоны за рамкой листа карты

Для более точного указания положения какой-либо точки определяют ее координаты. Для этого к координатам южной и западной линий квадрата, в котором она находится, добавляют расстояния до определяемой точки от этих линий, записывая отдельно абсциссу х и ординату у точки.

Определяя, например, координаты точки А (рис.24), сначала записывают абсциссу нижней километровой линии квадрата, в котором находится эта точка (т.е. 78). Затем измеряют по масштабу расстояние (по перпендикуляру) от точки А до этой километровой линии, т. е. отрезок т, и полученную величину (1,225 км) добавляют к абсциссе линии. Так получается абсцисса х точки А.

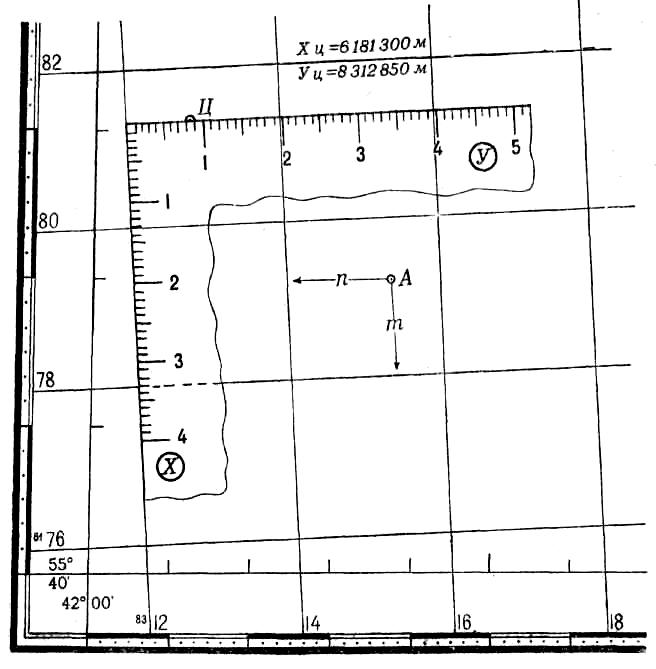

Рис.24. Определение по карте прямоугольных координат точки (А) и нанесение цели (Я) на карту по координатам (с помощью офицерской линейки)

Для получения ординаты у точки записывают ординату левой (вертикальной) стороны того же квадрата (т.е. 14) и затем добавляют к ней расстояние, измерен- ное по перпендикуляру от определяемой точки до этой линии, т. е. отрезок п (в нашем примере 1,365 км).

Таким образом, координаты точки А будут х = 79 225 м; у = 15 365 м.

Так как в данном случае при определении координат точки цифровое обозначение километровых линий было записано не полностью а, лишь последними двумя цифрами (78 и 14), то такие координаты называют сокращенными координатами точки А.

Если же оцифровку километровых линий записывать полностью, то получим полные координаты. Для точки А:

х = 6 179 225 м; у = 8 315 365 м.

Если сокращенные подписи километровых линий на данном участке карты не повторяются, а потому положение объектов на нем определяется однозначно, то пользуются сокращенными координатами. В противном случае применяются полные координаты.

При определении координат точек по карте и нанесении точек на карту по координатам измерения выполняют циркулем или линейкой с миллиметровыми делениями. Для этой цели могут применяться также специальные координатомеры, которые несколько упрощают работу, заменяя циркуль и масштабную линейку.

Координатомеры (отдельно для карты масштаба 1:25000 и карты масштаба 1:50000) имеются, например, на артиллерийском целлулоидном круге АК-3. Каждый из них представляет по площади квадрат километровой сетки на карте соответствующего масштаба, разбитый на более мелкие квадраты со сторонами по 200 м в масштабе карты. Наименьшее деление на координатомере, изготовленном в масштабе 1 :25000, соответствует 20 м, в масштабе 1 :50000 — 50 м.

Координатомером служит также офицерская линейка, на двух взаимно перпендикулярных краях которой, разбитых на миллиметровые деления, имеются подписи «х» и «у».

Точность измерения (отсчета) прямоугольных координат на карте по поперечному масштабу примерно равна ±0,2 мм, по миллиметровой линейке и координатомеру ±0,5 мм.
