Основные размеры цилиндра двигателя
По эффективной мощности, частоте вращения коленчатого вала и эффективному давлению определяется литраж двигателя, л:
Vл = (30 Ne)/(pe n),
где Ne – выражена в кВт; pe – в МПа; n – в об/мин; - тактность двигателя,
= 4.
Рабочий объем одного цилиндра (см3)
Vh = 1000Vл / i,
где i - число цилиндров двигателя.
Диаметр цилиндра (мм)
.
Ход поршня (мм)
S = D (S/D).
Здесь отношение S/D выбирается изначально по двигателю – аналогу.
Полученные результаты округляются: диаметр - до числа, кратного пяти или двум; ход поршня – до числа, кратного двум. По окончательно принятым значениям D и S определяют основные параметры и показатели двигателя:
литраж двигателя (л)
Vл = D2 S i /(4106);
эффективную мощность (кВт)
Ne = pe Vл n/(30);
эффективный крутящий момент (Нм)
Me = (3 104 / )(Ne/n);
часовой расход топлива (кг/ч)
GT = Ne ge;
среднюю скорость поршня (м/с)
cп* = S n/(3 104)
При расхождении между ранее принятой величиной сп. и cп* более 3…4% необходимо пересчитать эффективные параметры двигателя. После этого составляется таблица мощностных и экономических показателей проектируемого и одного - двух существующих двигателей, принимаемых в качестве прототипа (табл. 14).
Таблица 14
Эффективные параметры проектируемого двигателя и прототипа
Наименование параметра |
Обозначение |
Единица измерений |
двигатель |
|
проектируемый |
прототип |
|||
Номинальная мощность |
Ne |
кВт |
|
|
Номинальное число оборотов |
n |
об/мин |
|
|
Литраж двигателя |
Vл |
Л |
|
|
Среднее эффективное давление |
pe |
МПа |
|
|
Удельный эффективный расход топлива |
ge |
г/кВтч |
|
|
Отношение радиуса кривошипа к длине шатуна = r/lш выбирается в пределах 0,25…0,29 и определяются радиус кривошипа r = S/2 и длина шатуна = r/lш.
Построение индикаторной диаграммы
Индикаторная диаграмма двигателя внутреннего сгорания строится с использованием данных расчета рабочего процесса. При построении масштабы диаграммы рекомендуется выбирать с таким расчетом, чтобы получить высоту, равную 1,2…1,7 ее основания. В начале построения (рис. 5 и 6) на оси абсцисс откладывается отрезок АВ, соответствующий рабочему объему цилиндра, а по величине, равный ходу поршня в масштабе s , который в зависимости от величины хода поршня может быть принят 1:1; 1,5:1 или 2:1.
Соответствующий объему камеры сгорания отрезок OA = AB/(- 1). Для дизелей, работающих по циклу со смешанным подводом теплоты (рис. 5), отрезок z'z = OA(-1). При построении диаграммы рекомендуется выбирать масштабы давлений p, равные 0,02; 0,025; 0,04; 0,05; 0,07… 0,10 МПа/мм.
Затем по данным теплового расчета на диаграмме откладывают в выбранном масштабе величины давлений в характерных точках a, c, z, z, в , r.
Построение политропы сжатия и расширения можно производить аналитическим или графическим методом. При аналитическом методе (см. рис.2.) вычисляется ряд точек для промежуточных объемов, расположенных между Vc и Va по уравнению политропы pVn1 = const а между Vz и Vв по уравнению политропы pVn2 = const . Для политропы сжатия pxVxn1 = pa Van1, откуда
px = pa(Va/Vx)n1
где px , Vx - давление и объем в искомой точке процесса сжатия.
Отношение Va/Vx изменяется в пределах 1….
Аналогично для политропы расширения
px = pb(Vb/Vx)n2.
Для карбюраторных двигателей отношение Vв /Vx изменяется в интервале 1…, а для дизелей - 1…. При аналитическом методе построения диаграммы определение ординат расчетных точек политроп сжатия и расширения удобно производить в табличной форме.

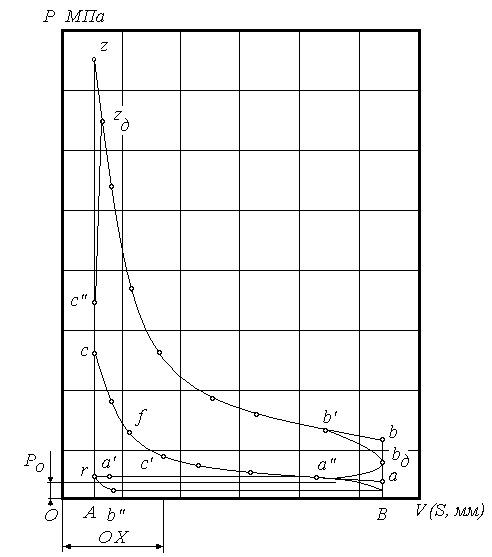

Рис. 5. Построение индикаторной диаграммы аналитическим методом
Соединяя точки а и с плавной кривой, проходящей через точки политропы сжатия, а точки z и b кривой, проходящей через точки политропы расширения, и соединяя точки с с z, а точки в с а прямыми линиями (при построении диаграммы дизеля точка с соединяется прямой линией с точкой z', a z' с z , (см. рис. 3), получаем расчетную индикаторную диаграмму (без учета насосных ходов). Процессы выпуска и впуска принимаются протекающими при p=const и T =const.
При графическом методе (по наиболее распространенному способу Брауэра) политропы сжатия и расширения строят следующим образом (см. рис. 6). Из начала координат проводят луч ОС под произвольным углом к оси абсцисс (рекомендуется брать = 15°). Далее из начала координат проводят лучи ОД и ОЕ под определенными углами 1 и 2 к оси ординат. Эти углы определяются из соотношений
tg 1 = (1 + tg )n1, tg = (1 + tg )n2 - 1
где n1 и n2 - показатели политропы сжатия и расширения.
Политропу сжатия строят с помощью лучей ОС и ОД. Из точки С проводят горизонталь до пересечения с осью ординат, из точки пересечения - линию под углом 45° к вертикали до пересечения с лучом ОД и вторую горизонтальную линию, параллельную оси абсцисс. Затем из точки С проводят вертикальную линию до пересечения с лучом ОС, из точки пересечения под углом 45° к вертикали линию до пересечения с осью абсцисс и вторую вертикальную линию, параллельную оси ординат, до пересечения со второй горизонтальной линией. Точка пересечения этих линий будет промежуточной точкой 1 политропы сжатия. Точка 2 находится аналогичным путем при выборе точки 1 за начало построения.
Далее построение повторяется до тех пор, пока очередная точка не расположится правее точки а. Через полученные точки проводят тонкими линиями кривую, представляющую собой линию сжатия.
Линии сжатия и расширения обязательно должны проходить через точки a и в соответственно. Если хотя бы одна из этих точек окажется не на линии, то необходимо проверить построение и вычисление и устранить ошибки.
Полученные диаграммы (см. рис. 5 и 6) являются расчетными индикаторными диаграммами, по которым можно определить
p'i = F Mp /AB,
где F - площадь диаграммы ас(z)zва, мм2; Mp- масштаб давлений, мм; АВ - отрезок, мм.
Значение pi, полученное по диаграмме, должно быть равно значению pi, полученному в результате теплового расчета по формуле.
Действительная индикаторная диаграмма асczдввzа отличается от расчетной, так как в реальном двигателе за счет опережения зажигания или впрыска топлива (точка с) рабочая смесь воспламеняется до прихода поршня в в.м.т. (точка f) и повышает давление в конце процесса сжатия (точка с). Процесс видимого сгорания происходит при изменяющемся объеме и протекает по кривой czд для карбюраторных двигателей (см. рис. 2) или по прямым cz и zz для дизеля (см. рис. 3); открытие выпускного клапана до прихода поршня в н.м.т. (точка b) снижает давление в конце расширения (точка bд, которая обычно располагается между точками b и а). Для правильного определения местоположения указанных точек необходимо установить взаимосвязь между углом поворота коленчатого вала и перемещением поршня Sx. Эта связь устанавливается на основании выбора длины шатуна lш и отношения радиуса кривошипа r к длине шатуна = r/lш.

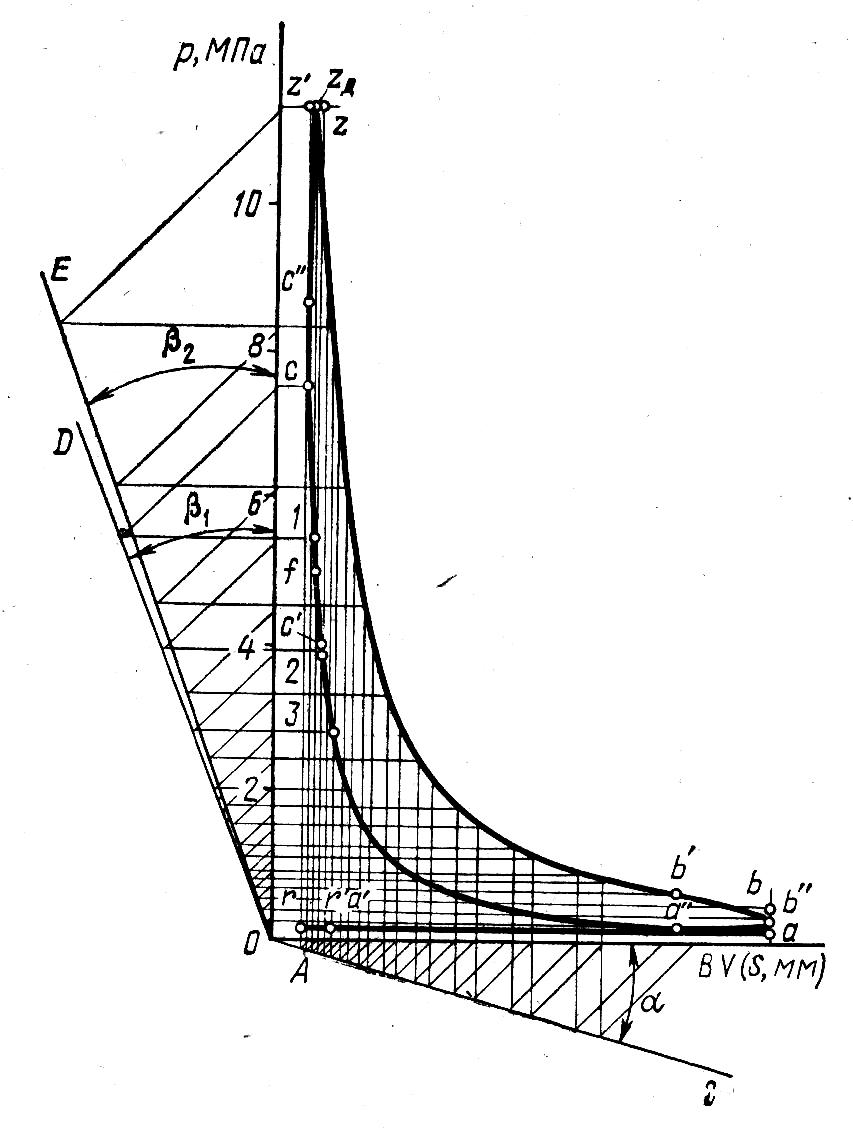

Р
ис.
6. Построение индикаторной диаграммы
графическим способом
По индикаторной диаграмме для проверки теплового расчета и правильности построения диаграммы а сczд bbа определяется
pi = F Mp /AB
где F - площадь диаграммы а сczд bbа.
Расхождение значений среднего индикаторного давления по построенной индикаторной диаграмме и полученное из формул должно быть не более 5%.
