2. Подбор сечения элементов.

3. Элемент № 1

Расчетное усилие N₁ = 450 кН. = = 5,8 м; толщина фасонки 14 мм;

γ_n = 1, γ_с = 0,95; класс ответственности – I; группа конструкций – II;

сталь С 245, R_y = 240 МПа = 24,0 кн/см²

Требуемая площадь сечения:

= = =19,74 см²

По сортаменту принимаем 2 ∟ 90 х 7 с

А = 2 ∙ 12,3 = 24,6 см² i_x = 2,77 см.

Проверка прочности:

σ = = = 18,29 кН/см² < R_y ∙ γ_c =24 ∙ 0,95 = 22,8 кН/см²

Проверка гибкости: λ_х = = = 209,что меньше предельного значения [λ]= 400

4. Элемент № 5

Расчетное усилие N₅ = 935 кН. = = 6 м; толщина фасонки 14 мм;

γ_n = 1, γ_с = 0,95;

сталь С 245, R_y = 240 МПа = 24,0 кН/см²

Требуемая площадь сечения:

= = =41,01 см²

По сортаменту принимаем 2 ∟ 125х9 с А = 2 ∙ 22 = 44,0 см² i_x = 3,86

Проверка прочности:

σ = = = 21,25 кн/см² < R_y ∙ γ_c =24 ∙ 0,95 = 22,8 кН/см²

Проверка гибкости: λ_х = = = 155,что меньше предельного значения [λ]= 400

3. Элемент № 2

Расчетное усилие N₂ = 450 кН.

= 0,8

= толщина фасонки 14 мм;

γ_n = 1, γ_с = 0,95;

сталь С 245, R_y = 240 МПа = 24,0 кН/см²

Требуемая площадь сечения:

= = = 19,74 см²

По сортаменту принимаем 2 ∟ 90х7 с А = 2 ∙ 12,3 = 24,6 см² i_x = 2,77 см.

Проверка прочности:

Проверка гибкости:

Что меньше предельного значения [λ] = 400.

4. Элемент № 3.

Расчетное усилие N₃ = - 140 кН

l_геом = 3 м; γ_n = 1; γ_с = 0,8;

сталь С 245; R_y = 240 МПа = 24,0 кН/см²;

Первая попытка: задаемся λ = 80, тогда φ = 0,67

Требуемая площадь сечения

Принимаем сечение из 2 ∟ 63x5 с А = 2 ∙ 6,13 = 12,26 см²; i_x = 1,94 см; i_у = 3,12 см;

При

Проверка устойчивости:

Устойчивость недостаточна.

Вторая попытка: Принимаем 2 ∟ 75x6 с А = 2 ∙ 8,78 = 17,56 см²; i_x = 2,3 см;

Проверка устойчивости

5. Элемент № 4.

Расчетное усилие N₄ = - 278 кН

l_геом = 4,27 м; γ_n = 1; γ_с = 0,8;

сталь С 245; R_y = 240 МПа = 24,0 кН/см²;

Первая попытка: задаемся λ = 80, тогда φ = 0,67

Требуемая площадь сечения

Принимаем 2 ∟ 100x8 с А = 2 ∙ 15,6 = 31,2 см²; i_x = 3,07 см;

Проверка устойчивости:

2. Расчет сварных швов

Для фасонки толщиной 14 мм из стали С 245 R_un = 370 МПа = 37,0 кН/см²

R_wz = 0,45 ∙ R_un =0,45 ∙ 37 = 16,65 кН/см²

Сварка механизированная, в нижнем положении проволокой Cв-0,8 Г 2 C диаметром d = 1,4 – 2 мм.

R_wf = 215 МПа = 21,5 кН/см²

β_f = 0,9; β_z = 1,05;

Прочность шва по металлу шва:

R_wf ∙ β_f ∙ γ_wf = 21,5 ∙ 0,9 ∙1 = 19,35 кН/см²

Прочность шва по границе сплавления:

R_wz ∙ β_z ∙ γ_wz = 16,65 ∙ 1,05 ∙1 = 17,48 кН/см²

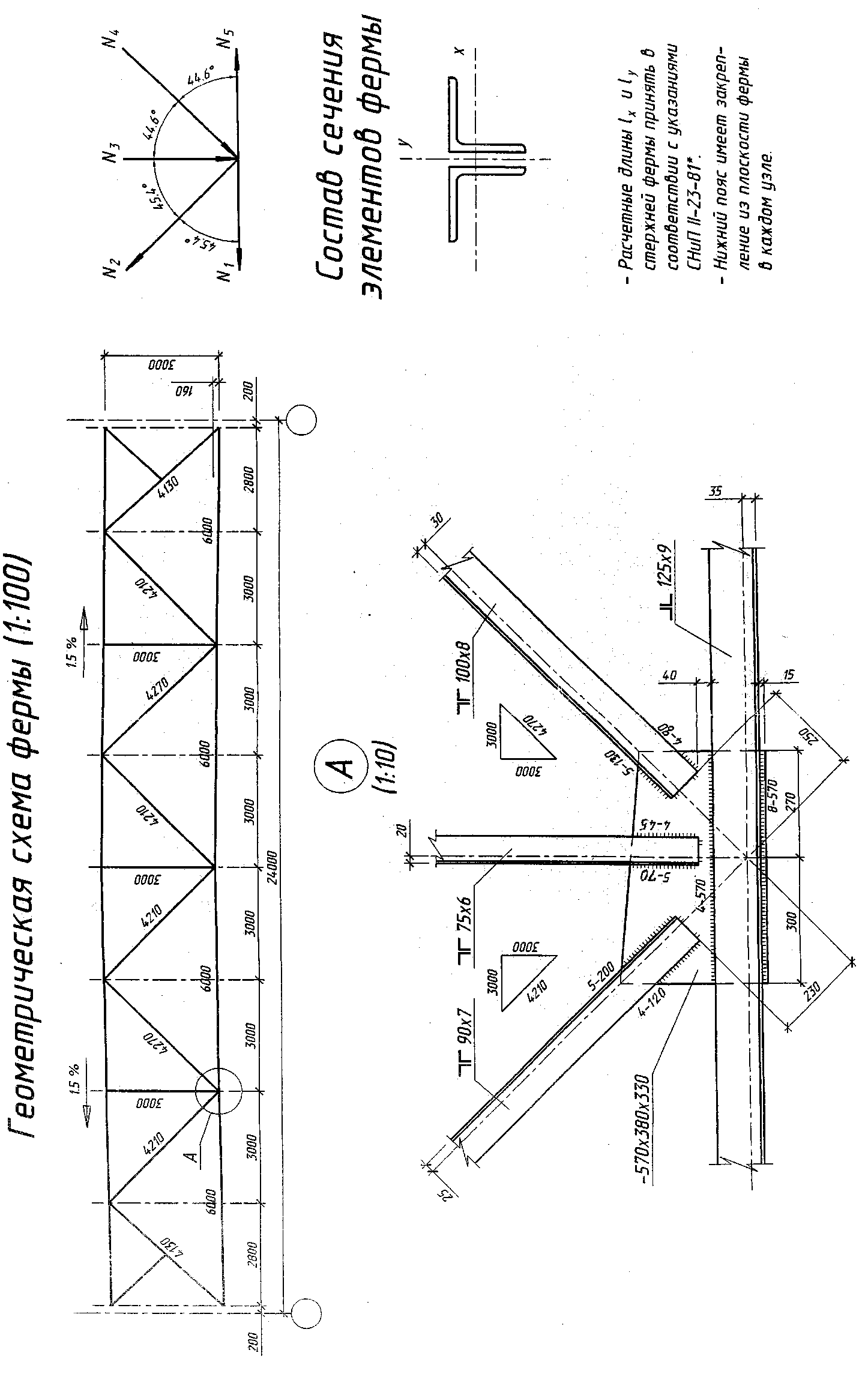

Сечение нижнего пояса принято из 2 ∟ 125x9 (по наибольшему усилию в элементе № 5);

z_o = 3,4 см, привязку обушка к оси принимаем в_о = 35 мм.

Элементы № 2 2 ∟ 90x7; z_o = 2,47 см, в_о = 25 мм;

Элементы № 3 2 ∟ 75x6; z_o = -2,06 см, в_о = 20 мм;

Элементы № 4 2 ∟ 100x8; z_o = 2,75 см, в_о = 30 мм.

1. Элементы № 1; № 5

Состоят из двух равнополочных уголков α = 0,7, усилие в элементе N₅ = 935 кН.

Принимаем катет шва: у пера у обушка К_f ^об = 8 мм = 0,8 см.

Требуемая длина швов

2. Элемент № 2.

Усилие в элементе N₂ = 450 кН.

Принимаем катет шва: у обушка у пера

Требуемая длина швов

3. Элемент № 3.

Усилие в элементе N₃ = 140 кН.

Принимаем катет шва: у обушка у пера

Требуемая длина швов

4. Элемент № 4.

Усилие в элементе N₄ = 278 кН.

Принимаем катет шва: у обушка у пера

Требуемая длина швов
