Порядок выполнения
Изучить основные теоретические положения, условия проведения испытаний на растяжение, испытательную машину и образцы.
Произвести подготовку испытательной машины к работе: включить общий рубильник на силовом шкафу, пакетник нагрузочного устройства и блока управления, включить тумблер «СЕТЬ», заправить устройство записи диаграммы чернилами, установить диаграммный бланк. Все эти операции выполняет учебный мастер.

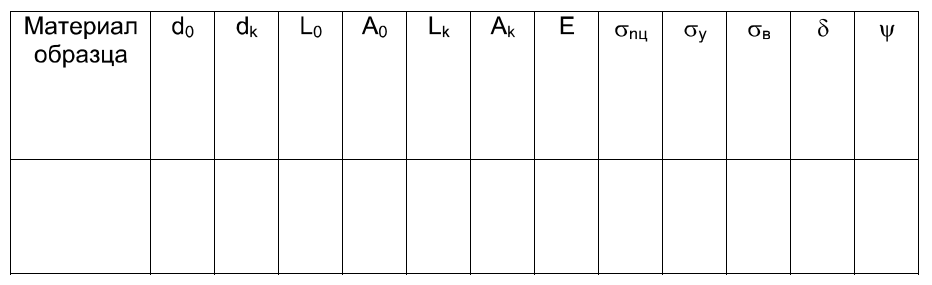

Выбрать необходимый образец из таблицы 1 (№ 7)
Установить подвижную траверсу так, чтобы можно было вставить образец в захваты. Для этого необходимо нажать кнопку «ПУСК», затем кнопку «ВВЕРХ» или «ВНИЗ» в зависимости от требуемого направления перемещения траверсы. При достижении установленного положения траверсы нажать кнопку «СТОП».
Вставить образец в захваты нагрузочного устройства и зажать его.
Для устранения зазоров создать начальную нагрузку (1,0 кН) последовательно нажимая на кнопки «ПУСК», «ВНИЗ», «СТОП».
Установить нулевые значения табло «НАГРУЗКА» и «ПЕРЕМЕЩЕНИЕ», нажав на кнопки «РЕЖИМЫ ИСПЫТАНИЙ».
Произвести испытание образца до разрушения нажимая последовательно кнопки «ПУСК» и «ВНИЗ». После разрушения образца нажать кнопку «СТОП». В процессе испытания следить за показаниями табло и записью диаграммы.
Записать последнее значение табло «НАГРУЗКА» - FB.
Напечатать диаграмму «F~ΔL» (см. рис.4).
Построить диаграмму «
» (см. рис.4) в соответствующем масштабе.
12.1.По диаграмме « » определить основные механические характеристики испытанного материала.
Определить модуль упругости первого рода по диаграмме « ». Для прямолинейного участка диаграммы (см. рис.4) имеем
.
12.2
Определить предел пропорциональности
по диаграмме «
».

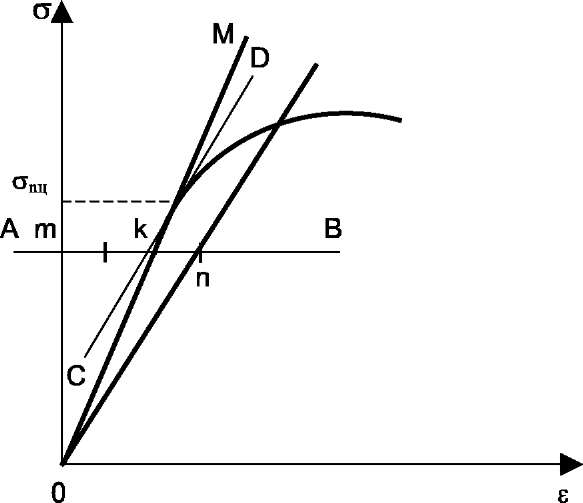

От начала координат (рис. 6) провести
прямую ОМ,
совпадающую с начальным участком
диаграммы растяжения. Затем на произвольном
значении напряжения провести прямую
АВ,
параллельную оси абсцисс, и на этой
прямой отложить отрезок kn
равный половине отрезка mk.
Через точку n
и начало координат провести прямую On
и параллельную ей касательную CD
к диаграмме. Точка касания определяет
искомое значение
.
Рис.6. Графический способ определения предела пропорциональности
12.3.

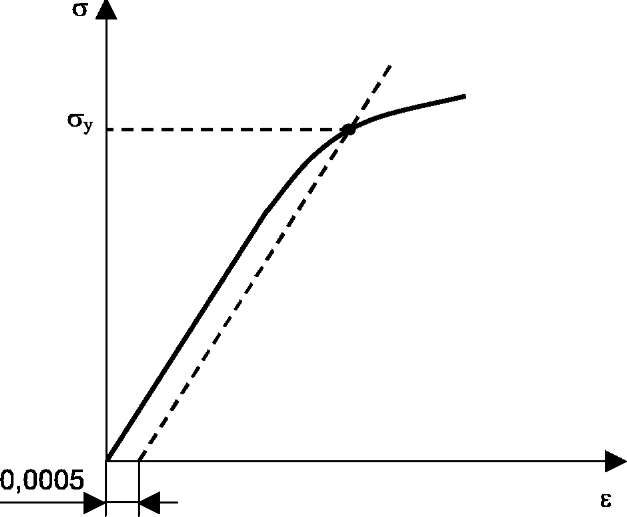

Определить предел упругости
.
На оси «
»
отложить остаточную деформацию
=0,0005,
затем через эту точку провести прямую
параллельную прямолинейному участку
диаграммы (см. рис.7). Точка пересечения
прямой и диаграммы определяет значение
.
Рис.7. Графический способ определения предела упругости

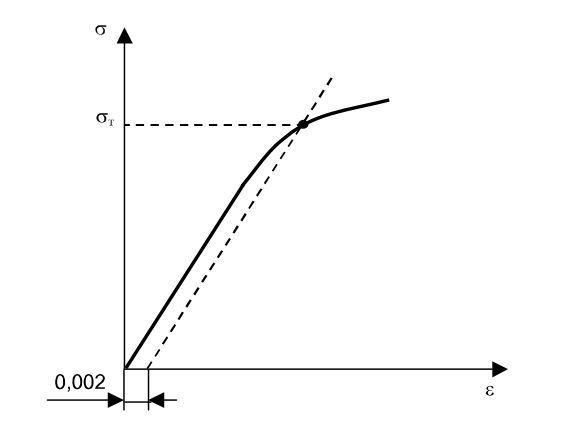

12.4. Определить предел текучести (условный ). На оси « » отложить остаточную деформацию =0,002, затем через эту точку провести прямую параллельную начальному прямолинейному участку (см. рис.8). Точка пересечения прямой и диаграммы определяет значение ( ).
Рис.8. Графический способ определения предела текучести
12.5. Временным сопротивлением является наибольшее значение на диаграмме « ».
12.6. Определить вид разрушения образца. На рис. 9 показаны характерные разрушения образцов из разных материалов.
a б в
Рис.9. Виды разрушения образцов при растяжении:
а - разрушение с образованием шейки (низкоуглеродная сталь);
б - разрушение путем отрыва (чугун);
в - разрушение путем среза (алюминиевые сплавы, магний деформированный)
12.7. Определить характеристики пластичности.
Относительное удлинение образца, разрушившегося в средней части расчетной длины, определить по расчетной длине образца, отмечаемой до испытания рисками симметрично относительно средней части, и по абсолютному удлинению, которое измеряется после разрыва по нанесенным рискам как разность L-L0 (рис.10). Для получения сопоставимых результатов при разрушении образца на крайних участках расчетной длины предварительно наносят равные деления через 10 мм и определяют ΔL из предположения, что разрыв произошел в средней части. Измеренную длину расчетной части подсчитать из соотношений:
L=bc+cf, bc=ab+ac
где аb - длина участка от места разрыва крайней метки b в сторону короткой метки образца до метки с; cf - длина участка, охватывающего от метки с в сторону разрыва метки е столько делений, сколько их содержится от метки с до крайней метки f (до головки Б).
Относительное удлинение определяют по формуле

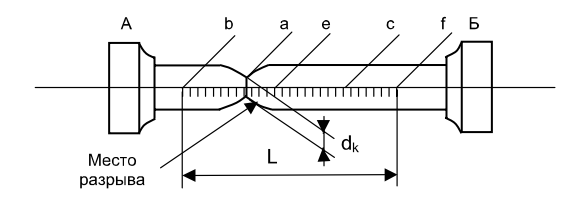

Рис. 10. Определение относительного удлинения и относительного сужения
Относительное сужение цилиндрического образца определить по среднему значению диаметра в месте разрыва, подсчитанному по двум замерам в двух взаимноперпендикулярных направлениях. В случае испытания плоских образцов (ГОСТ 1497-84), как правило, не рекомендуется определение величины относительного сужения. В случае необходимости определения площадь поперечного сечения АК в месте разрыва определяют путем умножения наибольшей длины образца в месте разрыва т на наименьшую толщину n.
Относительное сужение после разрыва определяют по формуле
12.8. Определить марку материала по результатам виртуального испытания из таблицы 2, взятой из справочника по материалам.
Материал |
Е |
|
|
( ) |
|
|
|
МПа |
% |
||||||
Сталь Ст.З |
206000 |
198 |
207 |
235 |
410 |
26 |
65 |
Сталь Н18К9М5Т |
190000 |
|
|
2050 |
2100 |
8 |
57 |
Сталь 30ХГСН2А |
195000 |
1100 |
|
1500 |
1750 |
7 |
|
Чугун С410 |
60000 |
|
|
|
210 |
0,2 |
|
Чугун В435 |
170000 |
|
|
220 |
350 |
22 |
|
Латунь Л96 |
|
|
|
62 |
220 |
52 |
82 |
Отчет
Отчет должен содержать:
1. Титульный лист.
2. Цель работы.
3. Описание оборудования и образцов.
4. Диаграмму растяжения и ее обработку.
5. Результаты испытания.
6. Ответы на контрольные вопросы.
7. Заключение.
