Установка
Машина универсальная для испытания материалов
Для проведения испытаний могут быть использованы машины специальные и универсальные с электромеханическим или гидравлическим приводом.
В данной лабораторной работе применяется машина универсальная для испытания материалов типа 1958У-10-1 с использованием двух блоков: нагрузочного устройства, блока управления нагружением и измерения (см. рис.5).
Нагрузочное устройство состоит из жесткой рамы, подвижной траверсы и двух захватов для образца. Перемещение подвижной траверсы обеспечивается электродвигателем и червячной передачей.
На передней панели установлены два табло, указывающие текущие значения нагрузки и перемещения активного захвата. Здесь же установлены кнопки управления траверсой и задатчик скорости. Задатчик скорости связан с редуктором и обеспечивает перемещение активного захвата в диапазоне скоростей 0,005+500 мм/мин. Индикаторы информируют о состоянии испытательной машины.

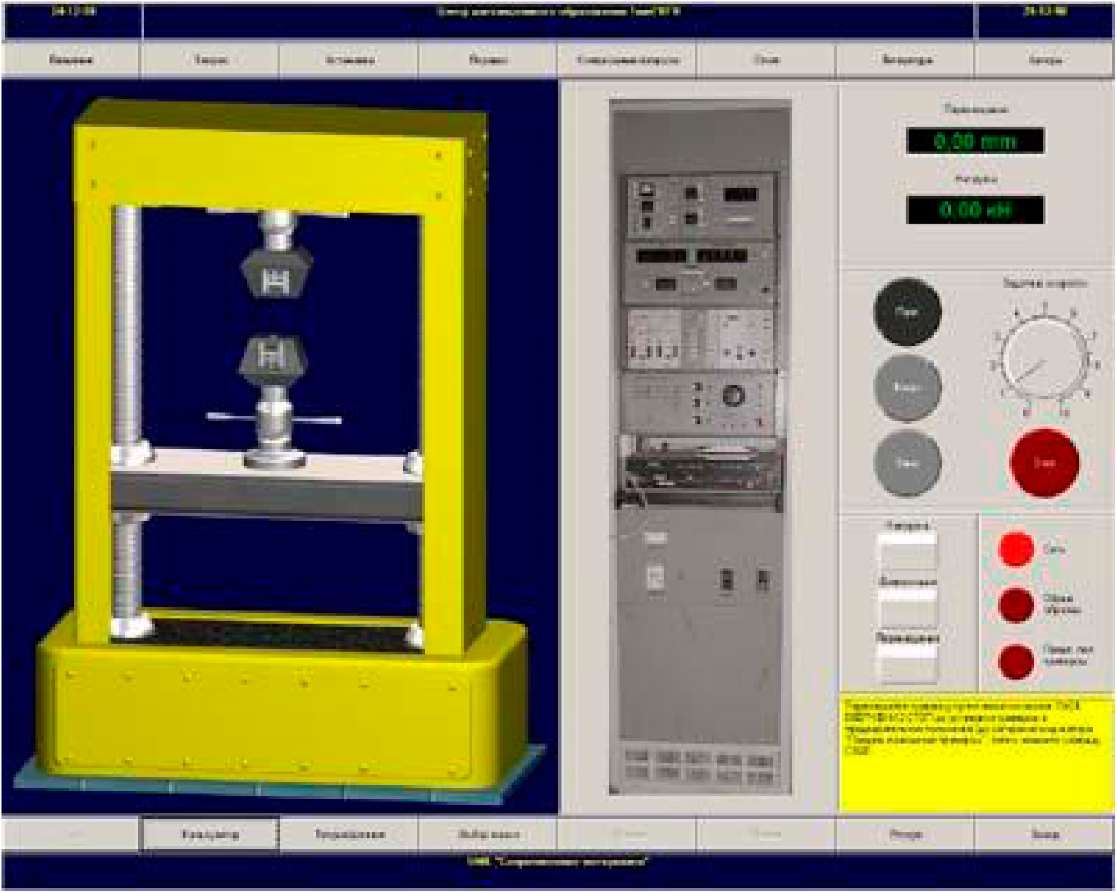

Рис.5.
Машина универсальная типа 19584-10-1
для
испытания материалов
Образцы, применяемые для испытаний металлов на растяжение имеют круглое или прямоугольное сечение.
Размеры и требования к изготовлению образцов указаны в ГОСТ'е 1497-84. Особенностью образцов является наличие усиленных мест для установки их в захватах испытательной машины и плавное изменение сечений.
При изготовлении из заготовок образцов принимают меры, исключающие возможность изменения свойств металла от нагрева или наклепа.
Чтобы установить, насколько изменится расчетная длина после разрушения, на поверхности образца перед испытанием наносятся риски через 10 мм по длине на делительной машине.

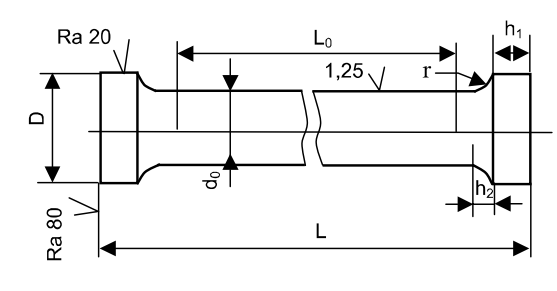

На рис.6 указаны основные размеры цилиндрических образцов, а в таблице 1 приведены их значения, взятые из ГОСТ'а 1497-84.
Рис.6. Типы пропорциональных цилиндрических образцов для испытаний на растяжение (по ГОСТ-1497-84)
Номер образца |
d0 |
L_=5d0 |
L_=10d0 |
D |
h1 |
H2 |
r |
1 |
25 |
125 |
250 |
45 |
30 |
5 |
5 |
2 |
10 |
100 |
200 |
35 |
25 |
5 |
5 |
3 |
15 |
150 |
150 |
28 |
20 |
3 |
3 |
4 |
10 |
100 |
100 |
16 |
10 |
3 |
3 |
5 |
8 |
80 |
80 |
13 |
10 |
3 |
2 |
6 |
6 |
60 |
60 |
12 |
10 |
2,5 |
1,5 |
7 |
5 |
50 |
50 |
11 |
10 |
2,5 |
1,5 |
8 |
4 |
40 |
40 |
9 |
8 |
2,5 |
1,5 |
9 |
3 |
30 |
30 |
7 |
7 |
2,5 |
1,5 |
