Московский автомобильно-дорожный государственный
технический университет (МАДИ)
Кафедра “Детали машин и теория механизмов”
Анохина М.В., Зюзина Т.Н., Никитин С.В., Шапырина О.Е.
Методические рекомендации
по выполнению курсового проекта
«Привод ленточного конвейера»
Москва 2013 г.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА
«Привод ленточного конвейера»
Цель курсовой работы.
Данные методические рекомендации предназначены для студентов, выполняющих курсовой проект по курсу «Детали машин» и «Прикладная механика» в сокращенном варианте параллельно с читаемым курсом и служат для закрепления материала курса, для лучшего усвоения специальных дисциплин, понимания принципов функционирования технологического оборудования, а также способствуют приобретению навыков расчета и проектирования этого оборудования.
Содержание и порядок выполнения курсовой работы.
В качестве объекта расчета для курсового проекта используется привод ленточного конвейера, состоящий из двигателя, соединительной муфты, одноступенчатого цилиндрического косозубого редуктора, цепной передачи с предохранительным устройством и приводного барабана с опорами. Схема привода приведена на рис. 1.

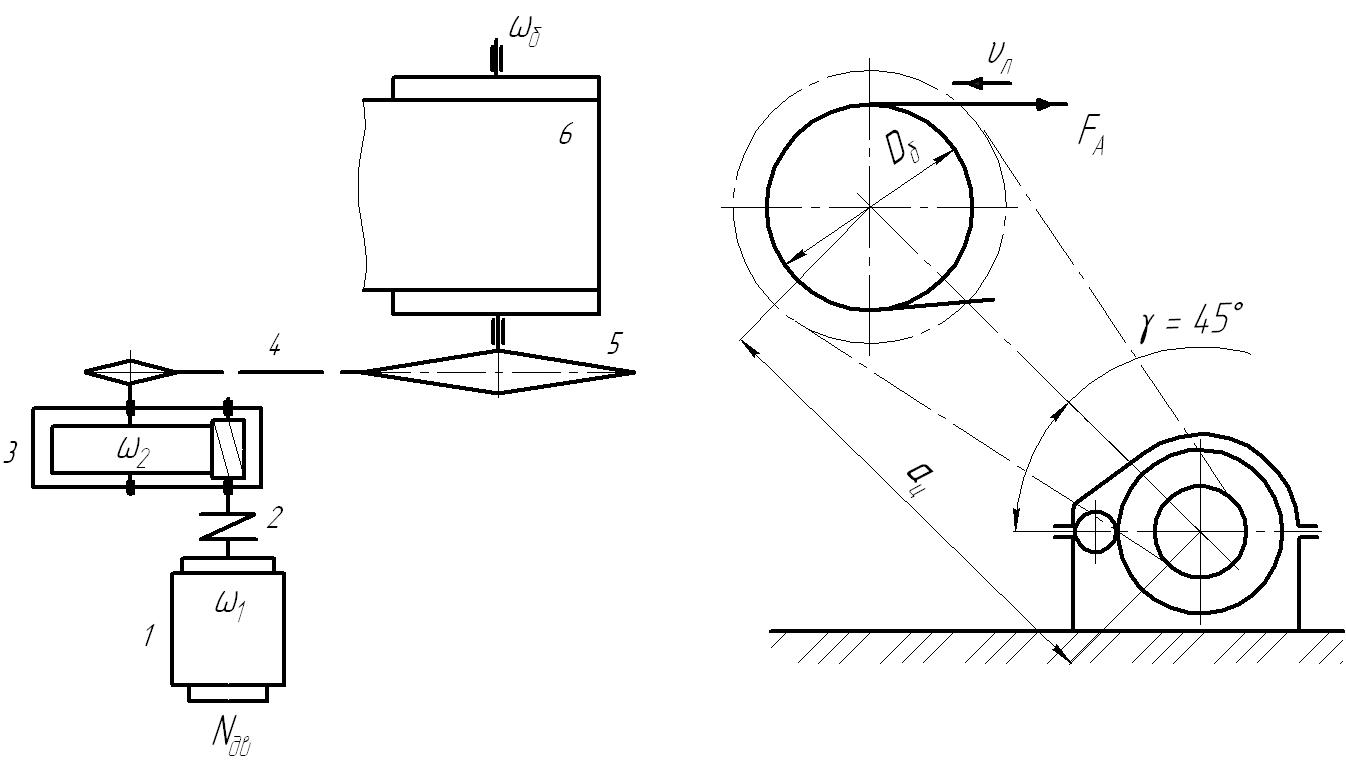

Рис. 1. Схема привода ленточного конвейера: 1 – электродвигатель,
2 – муфта, 3 – редуктор, 4 – цепь, 5 – барабан конвейера, 6 – лента
конвейера
Работа включает в себя необходимые расчеты по подбору двигателя и расчет редуктора. В работе должно быть приведено описание конструкции редуктора, метода его сборки и смазки. Все это должно сопровождаться необходимыми чертежами в тексте пояснительной записки.
Графическая часть работы содержит эскизный проект (чертеж) редуктора на миллиметровке – горизонтальный разрез (формат А1 или А2), рабочие чертежи двух сопряженных деталей (тихоходного вала и зубчатого колеса). В Приложении к данным методическим рекомендациям приведены типовые чертежи этих деталей. При выполнении расчетов в качестве рабочих зависимостей используются формулы, предлагаемые в [1], [4] и [6]. Графическая часть работы требует от студента самостоятельной проработки литературы по [2], стр. 41-52, 288-291, 318-356 и [6]. Порядок выполнения и оформления работы с необходимыми комментариями излагаются в нижеприведенном примере.
Необходимые справочные данные приведены в тексте по ходу изложения материала или в приложении к данному методическому пособию. Титульный лист пояснительной записки оформляется согласно рис. 2. Вторая страница должна содержать задание на курсовую работу, дальнейшие расчеты сопровождаются нумерацией страниц.
-
Московский автомобильно-дорожный
государственный технический университет
(МАДИ)
Кафедра «Детали машин и теория механизмов»
КУРСОВОЙ ПРОЕКТ
«ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА»
Студент ___________________________
Преподаватель _____________________
201___
Рис. 2. Пример оформления титульного листа пояснительной записки
