2. Қабатты ашылуы дәреже және сипаты бойынша гидродинамикалық жетілмеген ұңғылардың дебиті
3. Соколов – Гусейновтың орташалау әдісі
6.Стантон критерийін қолдану арқылы өндіру ұңғының тереңдігі бойынша температура таралуын есептеу
Мұнда ең қиын есептелетіні жылубергіштік коэффициенті. Өндіру ұңғы жұмысының температуралық режимдерінің жалпылануы және (1) теңдеуді қолдану өндіру ұңғның тереңдігі бойынша температураны есептеу үшін келесі өрнекті жазуға мүмкіндік береді (1-сурет).

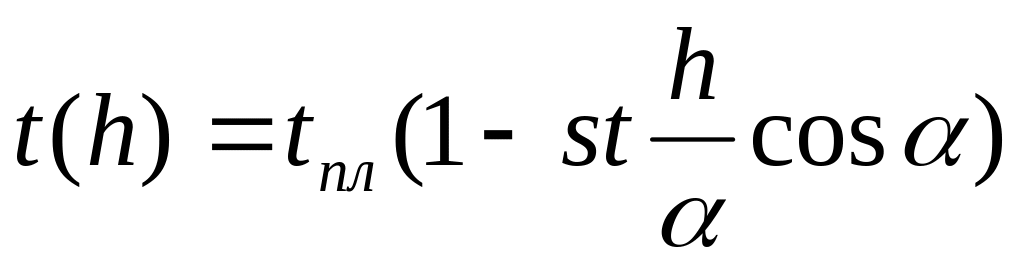

Ұңғы түбінен есептеу кезінде
(2)
Ұңғы сағасынан есептеу
кезінде.
(3)
Н h-есептеу қадамы
қабат
1-cурет. Ұңғы бойымен температура таралуын есептеу сұлбасы
Мұнда tпл ,tу - қабат және ұңғы сағасындағы температура, 0С
h – түптен есептелетін биіктік , м.
H – сағадан есептелетін тереңдік, м.
St – Cтантонның өлшемсіз критерийі
α – ұңғының тіктен (вертикальдан) ауытқу бұрышы, градус

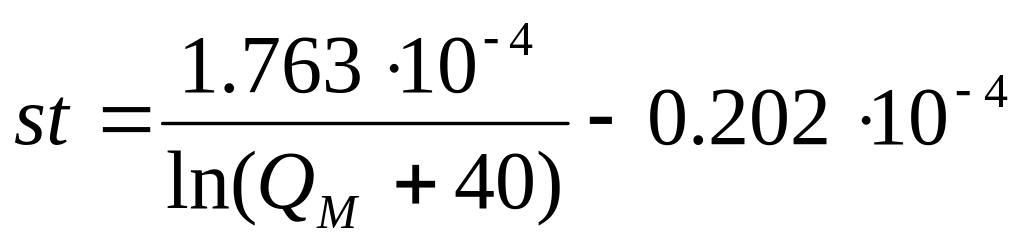

Стантон критерийінің ұңғының массалық дебитінен тәуелділігін келесі түрде жазуға болады.
(4)
мұнда
ұңғының массалық дебиті, т/тәу.
Бұл критерийі үшін келтірілген тәуелділік, көтергіштің диаметрі 0,062; 0,0503; 0,0403м кезіндегі дебит 15-800т/тәу аралығында өзгергенде дұрыс, яғни сорапты компрессорлық құбырлау үшін дұрыс та, ал шеген тізбектерін есептеу кезінде қолдануға болмайды.
Шеген тізбегінде температура
таралуын есептеу үшін келесі Тәжірибелік
тәуелділікті қолдануға болады.
(5)
Мұнда
–
ұңғы түбінен есептелетін биіктік, м
23. Қабатты ашылуы дәреже және сипаты бойынша гидродинамикалық жетілмеген ұңғылардың дебиті 2. Егер ұңғы қабатты табанына дейін ашса, шегендеуші бағанасындағы арнайы тесік арқылы немесе цементтік таста және арнайы сүзілгіштер арқылы қабатпен хабар алмасу жағдайы туса және бұндай ұңғыманы қабаттың ашылуы мінездемесі бойынша гидродинамикалық жетілмеген (жасалмаған) деп атайды(1в-сур.).3. Кейбір жағдайда ұңғыда жетілмегендіктен екі түрі де кездеседі:а) Қабаттың ашылу деңгейі бойыншаб) Қабаттың ашылу мінездемесі бойынша
Қабаттың ашылу деңгейі және мінездемесі бойынша гидродинамикалық жетілмеген (жасалмаған) ұңғы шығымын мына формула арқылы есептеуге болады.
(2)
мұндағы - қосымша фильтрациялық кедергі, ол қабаттын ашылуы деңгеиі мен ашылу мінездесесі (С2) бойынша ұңғының жетілмегендігімен түсіндіріледі.
мен – шамалары В.И. Шурова әдістемесімен анықталады.
шамасының параметірлерінен және С2 шамасының 3 параметрлерден: , , тәуелділік графиктері тұрғызылған;
Мұндағы; n - ашылған қабат қалыңдығының әрбір метіріндегі перорациялық тесіктер саны; – ұңғы диаметірі ; –оқтардың жынысқа неу тереңдігі; - тесіктер диаметрі.
Кейде ұңғының келтірілген радиусын , туралы түсінік енгізген қолайлы, яғни жетілдірілген ұңғы радиусының шығымы, осы жетілмеген ұңғы радиусыныңшығымына тең келсе, мынандай болады:
Олай болса (2) – ші формуланы былай ауыстырамыз: (3)
Кейбір жағдайда ұңғының гидродинамикалық жетілмегендігі ұңғының жетілу коэффициенті көмегімен ескерімді: (4)
мұндағы Q– жетілдірілмеген ұңғыма шығымы, – жетілдірілген ұңғыма шығымы.
Ұңғының жетілдіру коэффициенті мен С шамасы бір-бірімен мына тәуелділікпен байланысқан: (5)
Бүкіл қозған аймақ бойынша
серпімді режимінің дифференциалдық
теңдеуіндегі қысымнан туындысы уақыт
бойынша орташаланады және кейбір
функциямен ауыстырылады
.
(1)
Оның мәні бастапқы және
шекаралық шарттардан табылады. Сонда
серпімді режимінің теңдеуі келесі түрге
келеді:
,
(2)Тұрақты Q дебиті кезінде ұңғыға
серпімді сұйықтың қалыптаспаған ағыны
кезіндегі қысым таралуын анықтайық.
Осы жағдайда түптегі және қозған аймақтың
шекарасындағы шарттар (4)-(6) түрінде
болады (12 дәрістегі).
(4)-(6) шарттар кезінде (2)
теңдеуді r бойынша интегралдап табамыз;
,
(3)
(6) шарттан анықтаймыз;
,
(4)r2c
бар мүшелерді
ескермей және (4) формуланы (3) формулаға

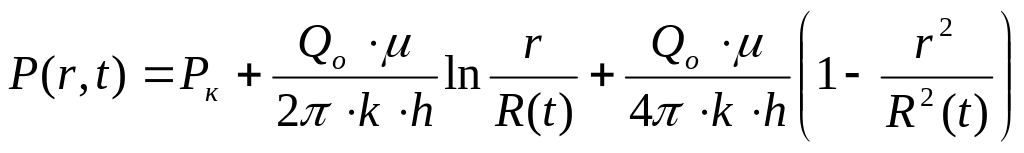

қойып, табамыз
.
(5)

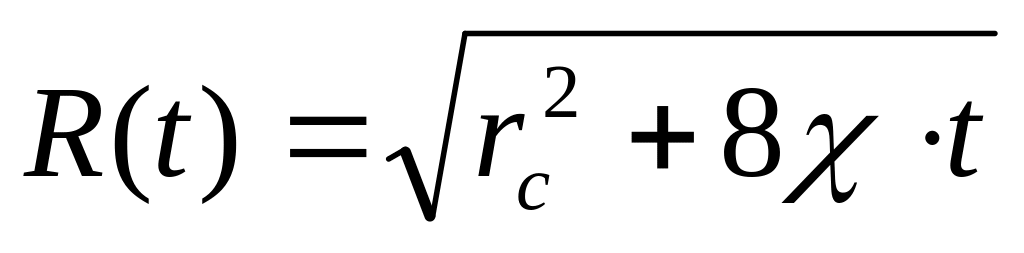

Қозган аймақтың R(t) координатын анықтау үшін (5) тендікті t бойынша дифференциалдау, нәтижесін (1) қою және (4) өрнекті ескеру керек. Сонда аламыз
. (6)

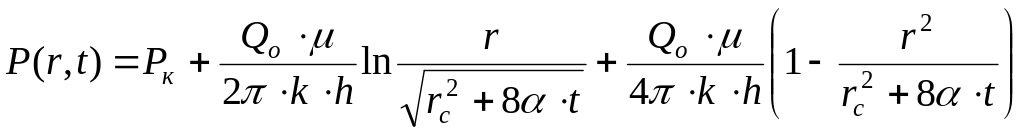

Сондықтан, қозған аймақтағы қысым таралуы (5) келесі түрде болады:
,

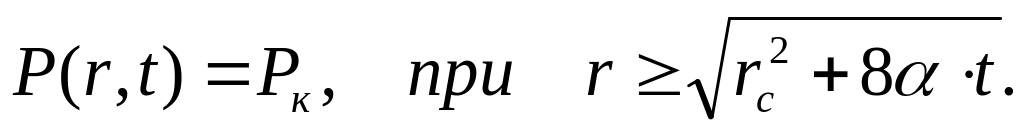

при
.
(7)
№ 7 емтихан билеті
1.Ұңғы өнімінің меншікті жылусыйымдылығын қолдану арқылы өндіру ұңғының тереңдігі бойынша температура таралуын есептеу
2. Көректену аймағы (КА) қашықтықта орналасқан, қабаттағы бір топ үңғыларға сұйықтықтың құйылуы
3. Кеуекті ортада газдың қалыптаспаған фильтрациясын модельдеу
