Контрольні запитання
Укажите преимущества флэш-памяти по сравнению с другими средствами переноса и хранения данных.
Охарактеризуйте аппаратные и программные неисправности флэш накопителей.
Объясните назначение основных элементов ФЛЭШ-памяти.
Практичні завдання
Ознакомится с методикой выявления неисправностей флэш-носителей.
Составить алгоритм поиска неисправностей флэш-памяти.
Література
Мюллер С. Модернизация и ремонт ПК, 18-е издание. Пер. сангл. — К.: Диалектика, 2010.—976с.
Платонов Ю.М., Уткин Ю. Г. Диагностика, ремонт и профилактика персональных компьютеров. – Горячая линия – Телеком, 2003, - 312с
Степаненко О.С. Техническое обслуживание и ремонт IBM PC. — К:Диалектика, 1994. — 192с.
Платонов Ю.М., Уткин Ю. Г. 37 причин зависаний компьютеров. - М.: Радио и связь, 1999.
Лабораторна робота № 14
ТЕМА: Технічне обслуговування та тестування мережевого обладнання.
ЦІЛІ:Изучить методику проведения ТО и тестирование сетевого оборудования.
Кількість годин: 2 години.
Порядок виконання роботи
1. Ознайомитися з теоретичними відомостями.
2. Відповісти на контрольні запитання.
3. Виконати практичні завдання.
4. Оформити звіт про виконання лабораторної роботи.
Теоретичні відомості
Локальная вычислительная сеть — это распределенная система, построенная на базе локальной сети связи и предназначенная для обеспечения физической связности всех компонентов системы, расположенных на расстоянии, не превышающем максимальное для данной технологии.
В реальности типичная «среднестатистическая малая ЛВС» состоит из трех условных классов устройств:
• компьютеров с установленными в них сетевыми адаптерами;
• «кабельного хозяйства», к которому относятся сетевые кабели, патчи, патч-панели и (опционально) шкафы или стойки;
• активного сетевого оборудования, которое также может быть размещено в шкафах или стойках, в том числе в тех же, что и патч-панели (как правило, это коммутаторы и/или концентраторы).
Современные проводные ЛВС реализуются на базе витых пар и оптоволоконных кабелей.
Основные правила прокладки кабеля:
Во избежание растяжения сила натяжения для 4-парных кабелей не должна превышать 110 Н (усилие примерно в 12 кг). Как правило, усилие свыше 250 Н приводит к необратимым изменениям параметров UTP-кабеля;
Радиусы изгиба установленных кабелей не должны быть менее четырех (некоторые производители настаивают на восьми) диаметров для кабелей UTP горизонтальной системы. Допустимый изгиб в ходе монтажа не менее 3÷4 диаметров;
Следует избегать излишней нагрузки на кабели, обычно вызываемой их перекручиванием (образование «барашков») во время протяжки или монтажа, чрезмерным натяжением на подвесных участках трасс, туго затянутыми узкими кабельными хомутами (или «пристреленными» скобами);
Поиск неисправностей в сети аппаратными средствами.
Условно, оборудование для диагностики, поиска неисправностей и сертификации кабельных систем можно поделить на четыре основные группы:
• приборы для сертификации кабельных систем;
• сетевые анализаторы;
• кабельные сканеры;
• тестеры (мультиметры).
Приборы для сертификации кабельных систем - проводят все необходимые тесты для сертификации кабельных сетей, включая определение затухания, отношения сигнал-шум, импеданса, емкости и активного сопротивления.

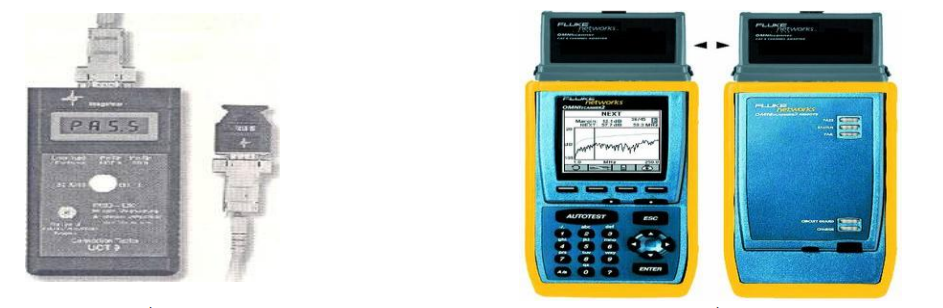

а) в)
Внешний приборов для тестирования ЛВС
а) сетевой анализатор, б) кабельный сканер
Сетевые анализаторы -это эталонные измерительные инструменты для диагностики и сертификации кабелей и кабельных систем. Сетевые анализаторы содержат высокоточный частотный генератор и узкополосный приемник. Передавая сигналы различных частот в передающую пару и измеряя сигнал в приемной паре, можно измерить затухание в линии и ее характеристики.
Кабельные сканеры позволяют определить длину кабеля, затухание, импеданс, схему разводки, уровень электрических шумов и оценить полученные результаты.
Тестеры (омметры) - наиболее простые и дешевые приборы для диагностики кабеля. Они позволяют определить непрерывность кабеля, однако, в отличие от кабельных сканеров, не обозначают, где произошел сбой. Проверка целостности линий связи выполняется путем последовательной «прозвонки» витых пар с помощью омметра.
Поиск неисправностей в сети программными средствами.
Для поиска неисправности используют встроенные средства тестирования (утилит) операционной системы Windows.
Утилиты TCP/IP
Проверка соединения с компьютером рабочей станции с помощью утилиты ping.
Ping - диагностическая утилита, которая проверяет возможность соединения с удаленным компьютером.
Пример:
Ping 192.168.0.11
Ping cn.dn.fio.ru
Проверка соединения с компьютером рабочей станции с помощью утилиты Pathping.
Pathping - усовершенствованная утилита ping, которая также отражает маршрут прохождения и предоставляет статистику потери пакетов на промежуточных маршрутизаторах.
Пример:
Проверить соединение с соседними компьютерами и сервером spb.fio.ru.
Pathping 192.168.1.11
Pathping spb.fio.ru
Просмотреть таблицу маршрутизации сервера с помощью утилиты Route.
Route - показывает и позволяет изменять конфигурацию локальной таблицы маршрутизации.
Пример:
Route print
Просмотр маршрута до сервера и соседней рабочей станции с помощью утилиты Tracert.
Tracert - отслеживает маршрут, по которому пакеты перемешаются на пути к пункту назначения.
Пример:
tracert sn.dn.fio.ru
tracert spb.fio.ru
Просмотр текущей информации сетевого соединения TCP/IP с помощью утилиты Netstat.
Netstat - показывает информацию о подключенном хосте и номера используемых портов.
Утилита Ipconfig - показывает текущую конфигурацию TCP/IP на локальном компьютере.
Ключи утилиты:
/release - освобождает полученный от DHCP IP - адрес.
/renew - получает от DHCP новый IP - адрес.
/all - показывает всю информацию о TCP/IP конфигурации.
/flushdns - очищает кэш локального распознавателя DNS.
/regsiterdns - обновляет адрес в DHCP и перерегистрирует его в DNS.
/displaydns - показывает содержание кэша распознавателя DNS.
Примеры применения:
На рабочей станции освободить полученный адрес от DHCP - сервера.
Ipconfig /release
Проверить IP-адрес машины
ipconfig /all
Получить новый адрес
Ipconfig /renew
Просмотреть на сервере содержание кэша DNS
Ipconfig /displaydns
Hostname - показывает локально настроенное имя узла TCP/IP .
hostname
Оборудование для тестирования ВОЛС
Передача информации по оптоволоконным кабелям переживает бурный рост. Сначала оптоволоконная связь захватила область телекоммуникаций, вытеснила медные кабели на магистральных каналах и сегодня пробирается в крупные локальные сети и пресловутую "последнюю милю" между провайдером и "домашней" сетью Ethernet.
Стабилизированные оптические излучатели применяются для ввода в оптическую линию сигнала, который будет измерен на выходе линии. Поэтому сигнал должен быть стабильным и, по возможности, монохроматическим (иметь определенную длину волны и узкий спектр). Мощность сигнала устанавливают регулировкой силы тока через излучатель.

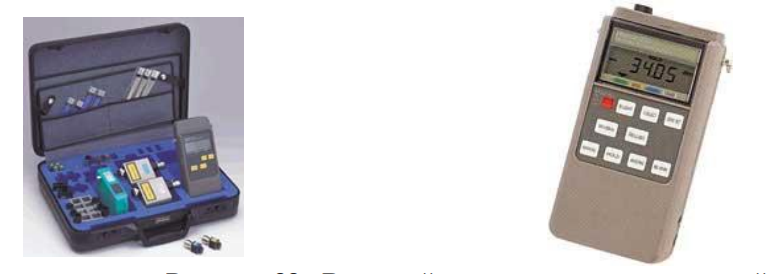

Внешний вид стабилизированного оптического излучателя
Измерители оптической мощности используются для измерения оптической мощности сигнала и, в паре со стабилизированным оптическим излучателем, для измерения затухания в кабеле. Основным показателем качества измерителя оптической мощности является тип примененного в нем фотодиода.

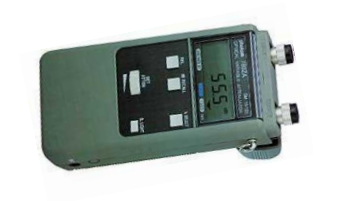

Внешний вид имерителя оптической мощности
Оптические аттенюаторы используются для моделирования потерь в оптической линии, что применяется для стрессового тестирования линии, при измерении коэффициента ошибок (BER), калибровке и проверке измерителей мощности, тестировании оптоэлектронных и электро-оптических преобразователей, анализе оптического бюджета линии.

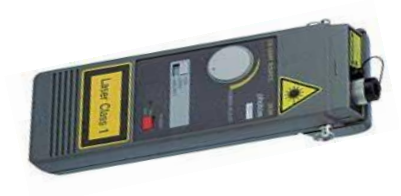

Внешний вид оптического аттенюатора
Визуальные дефектоскопы. Такой дефектоскоп состоит из простого источника света для подачи в кабель хорошо видимого красного сигнала в непрерывном или импульсном режиме. Дефектоскоп может использоваться для визуального обнаружения повреждений в кабелях и интерфейсах, обнаружения неоднородностей и оценки качества сварных швов. Свет будет проникать наружу в тех местах, где в оболочке волокна в результате перегиба, разрыва или плохой сварки имеется участок повышенного рассеяния, поэтому для его обнаружения остаётся только осмотреть кабель на наличие постоянного или мерцающего красного пятна.
