Контрольні запитання

1. Каково назначение основных элементов ЖК-монитора?

2. Указать расположение основных элементов ЖК-монитора.

3. Какие меры безопасности необходимо соблюдать при ремонте и диагностике ЖК-монитора и почему ?

4. Какова последовательность действий при поиске неисправностей в ЖК-мониторе?

5. Каковы признаки исправной работы тракта обработки видеосигнала?

6. Какие виды сигналов подаются на вход ЖК-монитора и какова их характеристика?

Практичні завдання

1. Ознакомится с принципиальной схемой монитора для этого:

2. Используя принципиальную и структурную схему монитора выделить основные элементы монитора;

3. Записать элементы, относящиеся к тракту обработки видеосигнала.

4. Используя шасси ВМ, ознакомится с размещением элементов на плате ВМ.

5. Составить общий алгоритм поиска неисправностей в мониторе.

Література

1. Мюллер С. Модернизация и ремонт ПК, 18-е издание. Пер. сангл. — К.: Диалектика, 2010.—976с.

2. Платонов Ю.М., Уткин Ю. Г. Диагностика, ремонт и профилактика персональных компьютеров. – Горячая линия – Телеком, 2003, - 312с

3. Степаненко О.С. Техническое обслуживание и ремонт IBM PC. — К:Диалектика, 1994. — 192с.

4. Платонов Ю.М., Уткин Ю. Г. 37 причин зависаний компьютеров. - М.: Радио и связь, 1999.

5. Головков А.В., Любицкий В.Б. Блоки питания для системных модулей типа IBMPC-XT/AT. — М.:Лади Н, 1995.

6. Кучеров Д. П. Источники питания ПК и периферии. —СПб.: Наука и техника 2005, —432с.

7. Кучеров Д. П. Источники питания мониторов. —СПб,2001, —240с.

8. Тюнин Н. А. ЖК Мониторы - М.: Солон-Р, 2002

Лабораторна робота № 9

ТЕМА: Технічне обслуговування матричних принтерів.

ЦІЛІ: Изучить методику проведения ТО матричного принтера. Освоить методику составления алгоритма поиска неисправностей.

Кількість годин: 2 години.

Порядок виконання роботи

1. Ознайомитися з теоретичними відомостями.

2. Відповісти на контрольні запитання.

3. Виконати практичні завдання.

4. Оформити звіт про виконання лабораторної роботи.

Теоретичні відомості

Матричный принтер (МП) является сложными микропроцессорными электронно-механическими устройством, собранными на современной электронной базе с применением оптоэлектроники, шаговых двигателей (ШД), электромеханического привода.

В матричном принтере реализуется ударный способ регистрации изображения.

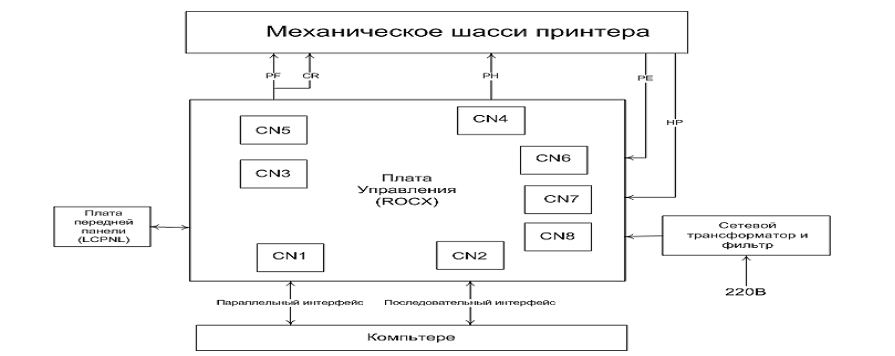

Структурная схема матричного принтера

• механическое шасси принтера;

• ROCX — основная электрическая плата (плата управления);

• LCPNL — плата передней панели;

• PF — шаговый двигатель подачи бумаги;

• CR — шаговый двигатель каретки;

• РН — печатающая головка (ПГ).

• РЕ — датчик конца бумаги;

• HP — датчик левого края прогона каретки;

• CN1 — 36-контактный разъем параллельного интерфейса;

• CN2 — 26-контактный разъем последовательного интерфейса;

• CN3 — 9-контактный разъем для принимаемых сигналов с кнопок передней панели и выходные сигналы для управления светодиодами;

• CN4 — 12-контактный разъем для выходных сигналов управления печатающей головкой;

• CN5 — 12-контактный разъем для выходных сигналов управления шаговыми двигателями каретки и подачи бумаги;

• CN6 — 2-контактный разъем для приема сигнала с датчика конца бумаги;

• CN7 — 2-контактный разъем для приема сигнала с датчика левого края прогона каретки;

• CN8 — 4-контактный разъем для входных питающих напряжений.

Диагностика неисправностей и ремонт матричного принтера

Для проведения инициализации принтера необходимо либо включить сетевой выключатель, либо подать по интерфейсному кабелю сигнал RESET L-уровня.

При инициализации принтера происходят следующие действия:

• каретка устанавливается в позицию НОМЕ;

• устанавливается режим ON LINE;

• очищаются все буфера;

• устанавливается межстрочное расстояние 1/6";

• устанавливается длина страницы 11 или 12 дюймов, в соответствии с положением DIP-переключателей;

• очищаются все позиции вертикальной табуляции, а горизонтальная табуляция устанавливается на каждые 8 колонок;

• устанавливается режим печати в соответствии с положением DIP-переключателей.

Поиск неисправностей целесообразно проводить от более простых элементов к более сложным и дорогостоящим по заранее составленному плану.

Предпочтителен метод последовательного исключения подозреваемых в отказе компонентов, если имеются заведомо исправленные компоненты для замены.
