Контрольні запитання
Каково назначение основных элементов ЭЛТ-монитора?
Указать расположение основных элементов ЭЛТ -монитора.
Какие меры безопасности необходимо соблюдать при ремонте и диагностике ЭЛТ -монитора и почему ?
Какова последовательность действий при поиске неисправностей в ЭЛТ -мониторе?
Каковы признаки исправной работы тракта обработки видеосигнала?
Какие виды сигналов подаются на вход ЭЛТ -монитора и какова их характеристика?
Практичні завдання
Ознакомится с принципиальной схемой монитора для этого:
Используя принципиальную и структурную схему монитора выделить основные элементы монитора;
Записать элементы, относящиеся к тракту обработки видеосигнала.
Используя шасси ВМ, ознакомится с размещением элементов на плате ВМ.
Составить общий алгоритм поиска неисправностей в тракте обработки видеосигнала.
Література
Мюллер С. Модернизация и ремонт ПК, 18-е издание. Пер. сангл. — К.: Диалектика, 2010.—976с.
Платонов Ю.М., Уткин Ю. Г. Диагностика, ремонт и профилактика персональных компьютеров. – Горячая линия – Телеком, 2003, - 312с
Степаненко О.С. Техническое обслуживание и ремонт IBM PC. — К:Диалектика, 1994. — 192с.
Платонов Ю.М., Уткин Ю. Г. 37 причин зависаний компьютеров. - М.: Радио и связь, 1999.
Головков А.В., Любицкий В.Б. Блоки питания для системных модулей типа IBMPC-XT/AT. — М.:Лади Н, 1995.
Кучеров Д. П. Источники питания ПК и периферии. —СПб.: Наука и техника 2005, —432с.
Кучеров Д. П. Источники питания мониторов. —СПб,2001, —240с.
Лабораторна робота № 8
ТЕМА: тестування та пошуку несправностей в РК-моніторі.
ЦІЛІ: Изучить методику тестирования и поиска неисправностей в ЖК-мониторе.
Кількість годин: 2 години.
Порядок виконання роботи
1. Ознайомитися з теоретичними відомостями.
2. Відповісти на контрольні запитання.
3. Виконати практичні завдання.
4. Оформити звіт про виконання лабораторної роботи.
Теоретичні відомості
Основными элементами ЖК-монитора являются:
1. ЖК-матрица
2. Устройство управления (УУ)
3. Интерфейс связи с ПК
4. Блок питания (БП)
5. Узел обработки видеосигнала
6. Лампы подсветки

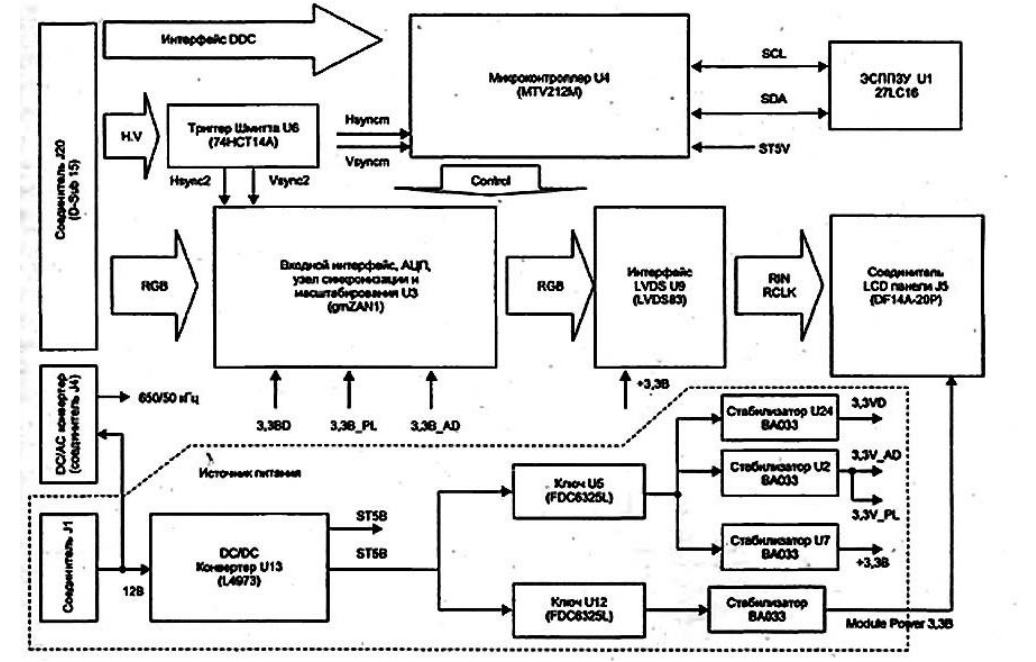

Принципиальная схема ЖК- монітора
Наиболее распространенные причины неисправностей:
1. Окисление/нарушение контакта,
Симптомами окисления/нарушения контакта обычно являются
периодическое мерцание ламп, выключение одной из них, реакция на вибрацию
или легкое постукивание по корпусу.
2. Перегрев элементов,
Симптомами неисправности наиболее часто является отключение сразу двух ламп после некоторого времени работы (или наоборот – включение ламп через несколько минут работы монитора). Обычно неисправность проявляется на двух лампах одновременно, так как у них есть общие элементы: высоковольтный трансформатор и транзистор, расположенные на плате инвертора.
3. Некачественная пайка (микротрещины, экономия припоя, не отмытый активный флюс).
Если есть места непропаев, микротрещины, плохой контакт, то при прогреве платы в процессе работы одни материалы расширяются сильнее, другие – слабее, и контакт либо появляется, либо исчезает.
Типичные неисправности современных TFT мониторов и методы их диагностики:
Выход из строя инвертора лампы подсветки. Основной признак неисправности – темный экран монитора. Если монитор поместить под настольную лампу, то на отсвет будет видно блеклое изображение.
Выход из строя лампы подсветки. Внешне проявляется так же, как и при неисправности инвертора. Причина появления неисправности – ограниченный срок службы ламп или эксплуатация монитора с установленным большим уровнем яркости.
Блок питания. Те же неисправности и их причины, что и у CRT мониторов.
Выход из строя системной платы. У этой неисправности могут быть самые разные проявления: изменение размеров изображения, его масштаб, не поддающийся регулировке, дрожание изображения и пр.
Механические повреждения матрицы, попадание внутрь устройства воды или прочих жидкостей и посторонних предметов. Последствия от таких воздействий могут быть самыми разными, вплоть до полной неремонтопригодности оборудования.
Особенность ремонта определяется наличием в ЖК-мониторах:
• высокого напряжения,
• чувствительных к статике элементов,
• хрупкость конструкции ЖК-панели, которая легко повреждается.
Основные регулировки
Регулировками экранного меню устанавливают значение яркости 50 единиц, а контрастности - 100 единиц. Подают на вход монитора сигнал "сетка". Затем настраивают оптимальную геометрию изображения с помощью регулировок экранного меню H.Size, V.size, H.phase, V.posi-tion, Pincushion, Trapezoid.
Регулировка фокусировки.
Сведение
Настройку геометрии изображения
Регулировка баланса белого.
Программы для тестирования и настройки мониторов
1. Nokia Monitor Test v1.0a - программадля Windows 3.xx, 9x, ME, NT4.0, W2k. Имеет Help на шести языках и хотя встроенного русского нет, но есть его перевод.
2. Nokia Monitor Test v2.0 - программадля Windows 9x, ME, NT4.0, W2k. Отличается от первой версии дополнительным набором тестов (например звука), но не имеет такого же подробного Helpа. Одно из главных достоинств этой версии - возможность менять разрешение и частоту обновления, вызывая "свойства экрана" и "не выходя" при этом из программы.
3. NEC Monitor Test - для Windows 9x, ME, NT4.0, W2k. Программа подобная Nokia Monitor Test V2.0. Удобство состоит в возможности программного раздельного отключения цветов RGB, что полезно при настройке сведения.
4. Monitor Matter - программа для Windows 9x, ME, NT4.0, W2k (в Windows 3.xx не пробовал). Предназначена для тестирования CRT и LCD мониторов. Есть Help с картинками, поясняющими суть тестов и понятий, а также порядок подготовки к проверке. Небольшая по объему, "влазит" на дискету 1.44MB.
5. TestPattern Generator by PHILIPS - TestPattern Generator 3.11 от Herman J.S.Aben и фирмы Philips. Программа для Windows 9x, ME, NT4.0, 2k. Программа пригодная для полупрофессионального использования при настройке. Генерирует всякие картинки . Имеет подробное описание в pdf-формате.
