Названия и характерные особенности некоторых акварельных красок 4
Охра светлая – краска холодного тона, прозрачная, несколько глуховатого оттенка.
Сиена натуральная – краска желто-коричневого цвета.
Охра красная – краска красно-коричневого цвета.
Сиена жженая – красно-коричневого цвета теплого тона.
Железная красная – красно-коричневого цвета холодного тона.
Алая – ярко красного цвета, имеет темный тон с киноварным оттенком.
Краплак красный красно-малинового цвета.
Кармин − интенсивная краска красно-малинового цвета, более холодного оттенка, чем краплак.
Ультрамарин – из группы синих, наиболее теплого тона – разводить дождевой или дистиллированной водой.
Кобальт синий − свеженанесенная краска имеет нежный синий цвет, неинтенсивная.
Изумрудно-зеленая и зеленая травяная – интенсивные зеленые краски.
Умбра натуральная – холодного (табачного) оттенка
Умбра жженая – теплого(шоколадного) оттенка
Марс коричневый – теплого тона, но более холодная, чем умбра жженая, интенсивная.
Киноварь − яркая, чистая, оранжево-красная.
Сепия − цветовое изменение - в насыщенном слое она темно-коричневая, с холодным оттенком; в тонких лессирующих слоях – коричнево- серая.
Сажа газовая – интенсивная черная теплого тона, в разбеле – холодного серого тона.
Готовальня − набор инструментов для черчения должна содержать циркуль, циркуль-измеритель, рейсфедер, крон-циркуль.
Линейки для черчения карандашом и тушью (со скошенным краем).
Треугольники с углами 90° 30° 60° и 90° 45° и 45°.
Композиционное оформление карт 2,5,6 Основные элементы общего оформления карт
1. название карты
2. рамки внешние и внутренние
3. легенда карты
4. дополнительные карты (карты-врезки)
5. диаграммы, графики, профили, фотографии, художественные рисунки и др.
6. пояснительные тексты - указание масштаба; выходные данные и др.
7. поля карты.
Компоновка карты - расположение легенды карты, ее рамки, названия, дополнительных карт и других элементов общего оформления относительно изображаемой на карте территории.
На компоновку влияет
1. назначение карты;
2. ее содержание;
3. картографическая проекция и масштаб;
4. условия применения карты (настольная, настенная, многолистная, в атласе);
5. экономическая эффективность.
Название карты − элемент общего оформления, на который обращаем внимание в первую очередь. Его характеризуют тип, размер, рисунок шрифта, характер расположения.
Требования к названию карты: четкость, наглядность, эстетичность восприятия.
Выделяется несколько вариантов расположения названия (Рис. 1).

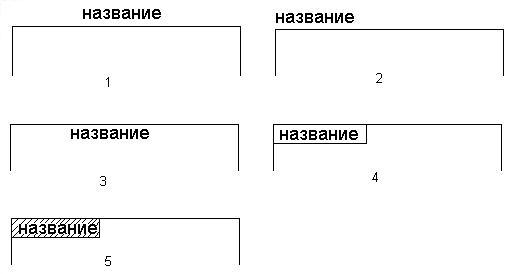

Рис. 1. Варианты размещения названия карты
относительно внешней рамки [2]:
1 – над внешней рамкой симметрично; 2- над внешней рамкой
в левом углу; 3- внутри рамки; 4-внутри рамки усиленное
специальной дополнительной рамкой; 5-на белом фоне при
общем цветном
Выбор шрифта связан с характером использования карты. Для настольных карт применяются шрифты академического стиля с достаточно тонким и прозрачным рисунком. Размеры названий на настольных картах от 2 до 5 мм. На стенных картах применяются художественные шрифты крупных размеров (3-5 см). Их рисунок и стиль разнообразны, часто отражают особенности национального искусства. Размер шрифтов согласуется с форматом карты и условиями читаемости на расстоянии.
Рамки – ограничивают картографическое изображение и другие дополнительные элементы карты.
Форма рамок различна прямоугольная, окружность, овал, трапеция и др. Рамки внешние ограничивают картографическое изображение. При сложных компоновках карт применяют внутренние разделительные рамки для выделения карт-врезок, легенды основной карты или другого содержания. Разделительные рамки подчеркивают общую композиционную структуру листа, служат для разграничения нескольких карт, помещаемых на одном листе. Они бывают прямоугольные, состоящие из ломаных линий, плавных (лекальных) прямых) кривых и т.д.
Рамки внешние отделяют карту ост свободного поля листа, выполняют декоративные функции. Их оформление различно, часто согласуется с рисунком шрифтов названий карт с целью создания единого гармоничного восприятия.
Название карты обращаем внимание в первую очередь. Поэтому тип шрифта его размер, рисунок, характер расположения названия должны обладать четкостью наглядностью и эстетичностью восприятия. Название карты располагается над верхней рамкой симметрично или в левом углу, а также внутри рамки. Или усиливается специальной дополнительной рамкой или дается на белом фоне при общем цветном. Выбор шрифта связан с характером использования карты. Для настольных карт применяют шрифты академического стиля с достаточно тонким и прозрачным рисунком. Размеры названий на настенных картах от2 до 5 мм. На стенных картах применяют художественные шрифты крупных размеров . Их рисунок и стиль разнообразны отражают особенности национального искусства и т.д. Размер шрифтов согласуется с форматом карты и условиями читаемости на расстоянии. На стенных картах 3-5 см.
Легенда карты - главный элемент компоновки. Ее место в общей композиции определяется в первую очередь. Основные требования к размещению:
а) удобство ее чтения, четкая приуроченность к картографическому изображению;
б) отделение легенды и ее частей от дополнительного содержания (карт-врезок, диаграмм, графиков и др.)
в) компактность расположения. Выполнение требований а) и б) обеспечивается оформительскими приемами:
Ограничение контура рисунка региона и легенды единой рамкой
-выделение легенды среди других дополнительных элементов рамкой с двойными линиями.
Пример единого и четкого восприятия карты и легенды: их оформление на едином цветном фоне (например, белом), в отличие от других элементов, показываемых на другом фоне (сером, светло-желтом).
Сложнее сохранить приуроченность легенды к карте на листе, включающем несколько карт. При разных темах каждая карта имеет свою легенду, располагаемую непосредственно около карты. Для карт со взаимосвязанными сюжетами, имеющих повторения обозначений, целесообразно давать единую сводную легенду.
Компактность расположения легенды связана с ее графическим видом, а тот зависит от типа карты, сложности тематического содержания.
Различные виды географических карт обуславливают разнообразие легенд по их графическому виду, объему, сложности построения.
