3. Дослідження роботи стартерів рл

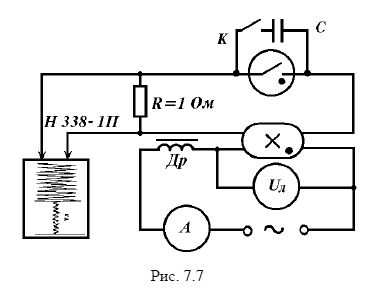

Для дослідження роботи стартерів застосовують схеми з самописцем

(наприклад, схема на рис. 7.7) або з осцилографом для зняття динамічних ВАХ, а також пірометри для вимірювання температури нагріву біметалевої пластинки

та електродів ЛЛ.

Послідовно зі стартером включено додатковий резистор R, з опором 0,2-

1,0 Ом. Резистор може бути замінений магазином опорів типу Р-33, на якому

встановлюють за допомогою перемикачів указаний опір. Падіння напруги з

додаткового резистора подають на швидкодіючий самописний прилад типу

Н338-IП або осцилограф. Напруга мережі може бути змінена за допомогою

ЛАТРу (лабораторного автотрансформатора).

Швидкодіючий самописний прилад типу Н338-IП – це паперово-механічний осцилограф. Крива напруги, що залежить від струму, який протікає через стартер (струм тліючого розряду або пусковий струм), відтворюється

чорнильним пером самописця на паперовій стрічці в напрямі, перпендикулярному до її переміщення, що здійснюється з відповідною

швидкістю механічним пристроєм у самописці. Зручна амплітуда відхилення

пера регулюється дільником напруги, а швидкість руху (розгортка) стрічки –

відповідними кнопками на самописці. Таким чином завжди можна отримати

зручний вигляд записаної залежності напруги від заданої швидкості розгортки.

Протягом тліючого розряду на опорі R буде напруга, що пропорційна

струму тліючого розряду, а після замикання біметалевої пластинки – струму

попереднього нагріву електродів ЛЛ, тому з амплітуди відхилення пера можна вирахувати амплітуди цих струмів, а з довжини запису на стрічці й тривалість цих етапів. При цьому необхідно враховувати встановлені величини швидкості розгортки та дільника відхилення пера, та заправляти паперову стрічку відповідної довжини. Для дослідження впливу стартерного конденсатора необхідно замкнути ключ К. Після засвічення газу в ЛЛ на стартері діє робоча напруга ЛЛ, що менша за напругу засвічення страртера, тому через стартер, а отже через опір R, струм не протікає й перо залишиться нерухомим (буде писати пряму лінію без відхилень). Діючий робочий струм та робочу напругу ЛЛ вимірюють відповідно амперметром і вольтметром для порівняння. На відповідність вимірювань впливає попередній температурний стан як електродів стартера, так і ЛЛ. Тому після кожного вимірювання й непрацюючій лампі необхідно робити паузи тривалістю не менше однієї хвилини для їх охолодження. Температуру вимірюють пірометром, наведенням його об’єктива на відповідні поверхні електродів.

Билет 11

1. Для дослідження будь-якого газового розряду використовують залежність діючого падіння напруги на розрядному проміжку Uр від діючого розрядного струму Iр, тобто вольт-амперні характеристики (ВАХ). Миттєві значення останньої можуть бути задані як в явному вигляді – uр=f (iр), так і в

неявному – параметричному: напруга й струм розряду зображені окремо

залежно від якогось спільного параметра. Таким параметром найчастіше буває час, або фаза. Так, параметрична форма ВАХ це – u=f (t); i=f (t), де u, i –

миттєві значення напруги й струму.

ВАХ, задану в параметричній формі, можна привести до ВАХ у явній

формі, якщо виключимо спільний параметр.

ВАХ, у якій наводять залежність діючих значень напруги й струму

називають статичною, а ВАХ, у якій наводять залежність миттєвих значень,

називають динамічною.

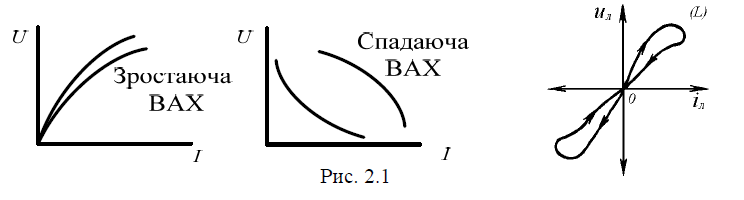

ВАХ ще розрізняють у залежності від вигляду кривої. Зростаючі ВАХ –

це такі ВАХ, у яких з підвищенням струму падіння напруги теж зростає.

Спадаюча ВАХ – зростання струму веде до зменшення падіння напруги. На

рис.2.1 наведені приклади таких явних статичних і динамічної ВАХ.

2.

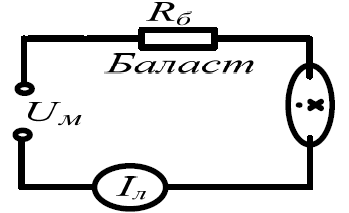

(Схема підключення РЛ до мережі живлення

Рис. 2.6

Наявність у схемі з баластним опором РЛ тільки зменшить струм у колі.

Навіть якщо лампа буде закорочена, тобто буде мати таку ж провідність, як

звичайний провідник, то значення струму в колі залишаєься обмеженим. )

Розглянемо схему, подібну до зображеної на рис. 2.6, в якій баластом є

тільки активний опір R (індуктивність L і ємність С відсутні). Режим роботи РЛ

має задовольняти другий закон Кірхгофа:

(2.4)

Залежність (2.4) ще називають навантажувальною ВАХ баласту Rб.

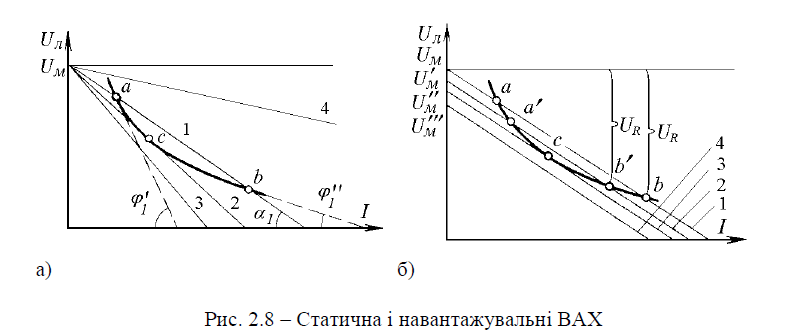

Ця ВАХ має вигляд прямої (рис.2.8 а), що відсікає на вісі ординат відрізок, що

дорівнює Uм, а на вісі абсцис – Uм/Rб. Тангенс кута нахилу ᾳ₁ прямої до вісі

абсцис, пропорційний до величини опору Rб.

Точка перетину ВАХ лампи з навантажувальною ВАХ баласту буде визначати режим роботи РЛ за вибраних баластового опору Rб й напруги мережі Uм. Очевидно, що в даному разі (пряма 1 на рис. 2.8 а) є дві точки

перетину–точки a і b.
