При какихусловияхмощность рл будетмаксимальной?
Отже, для стійкої роботи лампи опір баласту Rб завжди має бути більшим за rдиф у заданій робочій точці. Фактично ця умова задає робочий струм лампи (максимальний).
Визначимо струм, за яким РЛ віддаватиме найбільшу потужність і для цього розглянемо схему на рис. 2.6.
Відомо, що Рл=UлІл,
або Рл=UмІл- Іл2 Rб.
Щоб знайти максимум Рл знайдемо першу похідну залежності (2.8) й прирівняємо до нуля. Тоді
Uм= 2ІлRб.,
Іл=
.
(2.9)
Таким чином, РЛ за заданими значеннями Uм і Rб віддає найбільшу
потужність, якщо струм дорівнює (2.9), а напруга на лампі в два рази менша занапругу мережі живлення:
UлІл=UмІл- Іл2Rб
Uл=Uм- ІлRб
Uл=Uм/2 (2.10)
Найбільша потужність РЛ буде дорівнювати Рл=Uм2/(4Rб).
Загальна потужність, що підводиться до схеми, складається з потужності витрат на баластовому опорі й потужності, переданої в лампу.
От чегозависитнапряжение «зажигания» газа, и каконозависит от температурыокружающейсреды?

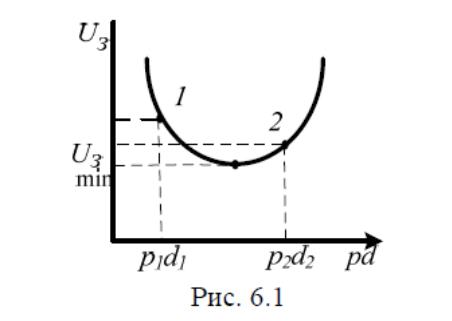

Раніше ми зазначали, що напруга засвічення розряду за будь-яких рівних умов, залежить не окремо, а від добутку тиску газу на відстань між електродами, до яких прикладена напруга (закон Пашена), а також від виду газу. При цьому, що дуже важливо, завжди можна підібрати такий добуток, що напруга засвічення буде найменшою. Оскільки РЛ не ізольована за теплопровідністю від оточуючого середовища, то очевидно, що температура газу в РЛ буде залежною від температури середовища. Дійсно, після виготовлення РЛ, відстань між електродами залишається незмінною, але добуток тиску газу на відстань між електродами може змінюватися зі зміною температури газу, оскільки р=nkT, а значить напруга засвічення газу буде більшою за найменшу (рис. 6.1).
Конструктивно лампи виготовляють так, щоб зміна температури за для даних кліматичних умов слабо впливала на напругу засвічення, але за великих кліматичних відхилень (за від’ємних температур або підвищених ) напруга засвічення зростає й РЛ засвічується гірше. Оскільки тиск залежить від концентрації, то можно сказати, що за понижених температур оточуючого середовища в РЛ знижується тиск пари ртуті, що приводить до зростання напруги засвічення, а також за температури оточуючого середовища вище +35ºС тиск пари ртуті в РЛ збільшується, що також приводе до зростання напруги засвічення, тобто до погіршення засвічення.
Для пристосування напруги засвічення газу в РЛ до напруги мережі приймають різні технічні рішення, одним з них є використання ефекту Пеннінга, а саме, до пари ртуті в лампі додають інші гази (аргон) з метою відповідного пониження напруги засвічення створеної суміші. Іншим рішенням напругу засвічення понижують уведенням в колбу РЛ допоміжних (засвічуючих) електродів, які розміщують близько до основних. Для ЛЛ найбільш ефективним без зміни їх технологічних параметрів є виготовлення катодів такої форми, що було можливим їх попереднє розжарення, з метою можливості створення термоелектронної емісії. Це накладає відповідні вимоги до монтування РЛ в світильнику (використовують G патрон).
