5.2.3. Молниезащита III категории
Защита от прямых ударов молнии зданий и сооружении, опюсимых по устройству молниезащиты к III категории, должна выполняться одним из способов, используемых для II категории. При этом в случае использования мол-ниеприемной сетки шаг ее ячеек должен быть не более 12x12 м.
Во всех возможных случаях в качестве заземли гелей защиты от прямых ударов молнии следует использовать железобетонные фундаменты зданий и сооружений.
При невозможности их использования выполняют искусстиемпые зазем-лители:
каждый токоотвод от стержневых и тросовых молписприеммиков должен быть присоединен к заземлителю, состоящему минимум пч двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м;
при использовании в качестве молниеприемников сетки или мекиишче-ской кровли по периметру здания в земле на глубине не менее 0,5 м должен
бьть проложен наружный контур, состоящий из горизонтальных электродов. В грушах с эквивалентным удельным сопротивлением 500 < Р i 1000 Ом-м и при
площади зданья менее 900 м2 к этому контуру в местах присоединения токо-(п водов следует приваривать по одному вертикальному или горизонтальному лучевому электроду длиной 2 - 3 м.
В зданиях большой площади (шириной более 100 м) наружный контур заземления может также использоваться для выравнивания потенциалов внутри 1лаиия.
При установке молниеприемников или укладке сетки на защищаемом строении в качестве заземлителей следует использовать железобетонный фундамент или наружный контур, проложенный по периметру строения иод асфальтовой или бетонной отмосткой.
К заземлителям защиты от прямых ударов молнии должны быть присоединены находящиеся внутри строения металлические конструкции, оборудование и трубопроводы, а также устройства выравнивания электрических потенциалов.
Молниезащита наружных установок, содержащих горючие жидкости с к'ммературой вспышки паров выше 61 °С и т.д.. должна быть выполнена следующим образом:
а) корпуса установок из железобетона, а также металлические корпуса установок и резервуаров при толщине крыши менее 4 мм должны быть обору дованы молниеотводами, установленными на защищаемом сооружении или от дельно стоящими;
б) металлические корпуса установок и резервуаров при толщине крыши 4 мм и более следует присоединять к заземлителю.
Для защиты от заноса высокого потенциала по внешним наземным (надземным) металлическим коммуникациям их необходимо на вводе в здание или сооружение присоединить к заземлителю электроустановок или защиты от прямых ударов молнии.
Защита от заноса высокого потенциала по воздушным линиям электропередачи напряжением до 1 кВ и линиям связи и сигнализации должна выполни i ься в соответствии с ПУЭ и ведомственными нормативными документами.
§4.3. Нелинейные ограничители перенапряжений
Основной недостаток вентильных разрядников связан с тем, что резисторы на основе карборунда обладают сравнительно невысокой нелинейностью. Снижение защитного отношения вентильных разрядников достигается ценой значительного усложнения искровых промежутков, которые в разрядниках I группы принимают часть напряжения гашения.
Разработанные резисторы на основе окиси цинка обладают значительно большей нелинейностью, чем резисторы на основе карборунда. Это позволило создать новый тип защитного аппарата - нелинейный ограничитель перенапряжения (ОПН).
Преимуществами ОПН являются: возможность глубокого ограничения перенапряжения, в том числе междуфазных, малые габаритные размеры, позволяющие использовать их в качестве опорных изоляционных колонн, большая пропускная способность.
Уровень ограничения коммутационных перенапряжений с помощью ОПН составляет (1,65 - l,80)U<i>. Уровень ограничения грозовых перенапряже ний составляет (2,2 - 2,4)U<j) в сетях ПО кВ и снижается до 2U© для ЛЭП 750 кВ.
ОПН комплектуются в виде параллельно соединенных колонок из дисков диаметром 28 и высотой 8 мм. Торцы дисков металлизированы и обеспечивают контакт между дисками. В соответствии с пропускной способностью число параллельных колонок резисторов в ОПН варьируется от четырех в ограничителе перенапряжений на 110 кВ до 30 в ограничителе перенапряжений на 750 кВ.
Коэффициент нелинейности резисторов в области ограничения коммутационных перенапряжений имеет значения 0,03 - 0,05. При ограничении грозовых перенапряжений, когда токи, протекающие через ОПН, достигают нескольких килоампер, коэффициент нелинейности увеличивается до 0,07 - 0,10. Такая высокая нелинейность обуславливает прохождение при рабочем напряжении или резонансных перенапряжениях через нелинейные резисторы тока не более долей миллиампер на одну параллельную колонку. Это позволяет исключить искровой промежуток и подключить резистор ОПН непосредственно к сети.
Применительно к ОПН отсутствует понятие напряжения гашения. Однако длительное воздействие резонансных перенапряжений, связанных с прохождением через ОПН больших токов, может нарушить тепловую устойчивость аппарата и привести к аварии. В связи с этим для ОПН установлены допустимые длительности приложения повышенных напряжений, которые должны быть скоординированы с действием релейной защиты.

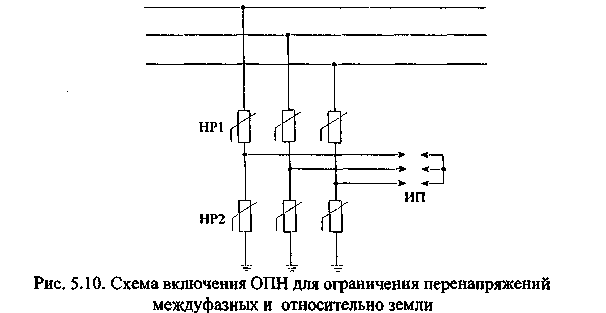

Применение ОПН позволяет глубоко ограничивать также и междуфачные перенапряжения. Для этого может быть использована схема с искровыми промежутками (рис. 5.10).
В нормальном режиме каждый резистор НР1 - НР2 включен на фазное напряжение. При коммутационных перенапряжениях, которые всегда несимметричны, пробиваются искровые промежутки. Вследствие этого резисторы НР2 соединяются параллельно, а резисторы НР1 включаются попарно на междуфазное напряжение. С восстановлением нормального режима ток в искровых промежутках уменьшается до миллиампер и дуга в них гаснет.
