Конструкция утюжильных столов

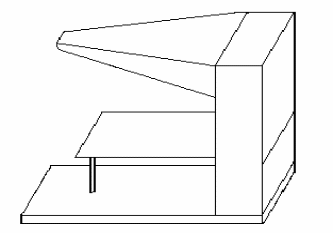

а) консольные

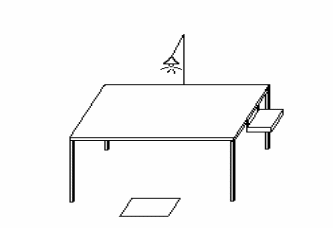

в) с четырьмя опорами
Рис.3
В паровых прессах верхняя и нижняя подушки обогреваются паром. Это требует наличия на предприятии котельной, способной подавать пар под давлением 0,6-0,7 МПа, обеспечивающий температуру гладильной поверхности 140-150 С, что недостаточно при выполнении ряда операций, в том числе с применением клея. Паровой нагрев совмещается с увлажнением материала паром. Это обеспечивает высокое качество ВТО, но предполагает более длительное прессование и сушку изделия (30-60 с). Эффективность применения паровых прессов повышается при отсосе пара, время обработки сокращается примерно в два раза.
В электропаровых прессах, таких как Сs-311, Сs-313 "Паннония" (Венгрия), верхняя подушка нагревается ТЭНами, а нижняя - паром. Это позволяет применять пар под давлением 0,5 МПа, создавая необходимую температуру (до 160-170С) в результате обогрева электричеством. Смешанный нагрев позволяет повысить производительность, дает возможность варьирования температурного режима в зависимости от выполняемой операции и вида обрабатываемых материалов.
Электрические и электропаровые прессы используются для внутрипроцессной и окончательной ВТО изделий, паровые - в основном для окончательной обработки. На электропаровых прессах можно выполнять те же работы, что и на паровых прессах, при условии замены верхних подушек, обогреваемых ТЭНами , на верхние подушки, обогреваемые паром (они входят в комплект, предназначенный для пресса).
В современных прессах для нагрева одной или двух подушек и непосредственного нагрева и пропаривания изделий широко используется технологический пар высокого давления и вакуум-отсос для просушивания и охлаждения изделий. Прессование достигается давлением между подушками с помощью механизма прессования. Обработка паром происходит через нижнюю или верхнюю подушки, вакуумный отсос влаги производится через нижнюю подушку.
В зависимости от применяемого привода прессы делятся на электромеханические, гидравлические, пневматические, а также могут быть ручные и ножные. Прессы с пневматическим приводом (при помощи сжатого воздуха) надежны в эксплуатации, экономичны по расходу энергии, имеют сравнительно небольшую массу, но они могут использоваться только на предприятиях, имеющих мощную компрессорную установку, что нерационально на небольших предприятиях. Поэтому чаще всего в службе быта применяются прессы с гидравлическим (при помощи давления масла в цилиндре) и электромеханическим (от электродвигателя) приводами.
Универсальные прессы, как правило оснащены набором подушек различной формы для выполнения тех или иных операций. Например, наиболее распространены универсальные прессы Сs-311, Сs-313, в которых используется до 50 наименований подушек (для разутюживания боковых швов, среднего шва спинки, для создания формы в области груди, прессования бортов, низа изделия, шлицы, прессования оката рукавов). К универсальным прессам также относятся Сs-371, ППУ, ПАПУ, ПГУ-3 и др.
Специальные прессы имеют постоянные подушки, предназначенные для выполнения определенной операции. Сложные профильные формы прессовых подушек обеспечивают выполнение операций за меньшее количество приемов по укладке и соответственно меньшее число циклов прессования по сравнению с использованием универсальных форм. Специальные прессовые подушки обеспечивают придание и фиксацию объемных форм на изделии, благодаря чему улучшается посадка одежды на фигуре человека. Примером специальных прессов могут служить ПЛПС-02 для заутюживания стойки воротника и перегиба лацкана; СПР-1, СПР-2, СПР-3, СПРГ-1, СПРГ-2 и т. д. - для сутюживания посадки по окату рукавов.
В зависимости от усилия прессования все прессы делятся на легкие - до 10 кН, средние - от 10 до 25 кН и тяжелые - более 25 кН. Для отечественного оборудования принято усилие 6,3 кН для легких прессов и 20 кН - для средних и тяжелых, В оборудовании, поставляемом из зарубежных стран предусматриваются другие значения усилия прессования - 12 и 36 кН. Легкие прессы используются для хлопчатобумажных тканей, в том числе подкладочных, хлопчатобумажных нетканых материалов. В классическом ассортименте их используют на операциях обработки рукавов - разутюживания локтевых и передних швов, приутюживания окатов, сутюживания посадки пройм, приутюживания низа рукавов. Также легкие прессы используют для прокладывания клеевых долевиков и кромок по шлице, низу изделия. Обычно легкие прессы - прессы специального назначения. Средние прессы обычно универсальные. Они используются для обработки классического ассортимента на операциях дублирования деталей, заутюживания и разутюживания вытачек, различных швов, приутюживания низа изделия, приутюживания бортов, лацканов, воротников и на других операциях. Тяжелые прессы - универсальные, они используются на тех же операциях, что и средние, чаще для мужских пиджаков и пальто. Часто они используются на операциях, требующих повышенных усилий прессования, таких как формование полочек и спинки мужского и женского пальто, приутюживание бортов, лацканов, воротника.
В прессах предусматривается установка различных типов систем управления: автоматизированное программное управление, частичное программное управление, ручное управление.
Автоматизированное программное управление процессом заключается в выполнении всего цикла обработки изделия на прессах в автоматическом режиме, при котором все приемы (прессование, отпаривание, отсос влаги) выполняются в заданном временном цикле. В функции оператора входят только укладка и съем изделия, а также пуск пресса. Частичное программное управление предусматривает автоматический режим только отдельных моментов цикла прессования,
В прессах базовых конструкций немаловажным фактором является вид энергоносителя, к которому они подключены (электро-, паро-, пневмо- или вакуум-сети). Возможно два вида подключения прессов: полное подключение к централизованным сетям или другим внешним источникам питания и комбинированное подключение, то есть наличие в прессах индивидуальных парогенераторов.
В последние годы в мировой практике для получения клеевых соединений термопластичными материалами получает васпространение высокочастотное (27, 12 МГц) оборудование с программным управлением. Такое оборудование дает более качественное и производительное многослойное сплавление материалов (по методу «Сэндвич»). Одновременно за один прием могут склеиваться детали верха с деталями клеевых прокладок уплотненных в пачке так, чтобы клеевое покрытие прокладок располагалось к изнаночной стороне деталей верха. При этом примененное электромагнитное поле токов высокой частоты вызывает разогрев термопластичного клея до температуры плавления одновременно и равномерно во всех слоях независимо от их числа, в то время как материалы деталей верха разогреваются незначительно (до 120 С) в отличие от температуры 160-170 С при использовании традиционных видов оборудования.
Технико-технологические характеристики универсального и специального прессового оборудования приводятся в табл. 14-15. В табл. 16- характеристика универсальных прессов со спецподушками. В табл.17-19 приведена краткая характеристика специального прессового и пневматического оборудования.
4.2.2. Утюги и утюжильные столы
Утюги применяются как для внутрипроцессной, так и для окончательной влажно-тепловой обработки. Основными отличительными характеристиками утюгов являются вид нагрева, наличие или отсутствие пропаривателя, масса утюга, форма его подошвы.
В зависимости от типа нагрева утюги могут быть электрические, электропаровые, паровые и пароэлектрические.
В электрических утюгах гладильная поверхность нагревается при помощи спиральных, пластинчатых и трубчатых электронагревательных элементов. Трубчатый электронагревательный элемент обеспечивает быстрый и равномерный нагрев гладильной поверхности утюга в пределах 100 - 250 С, а при наличии терморегулятора поддерживается необходимая постоянная температура, хорошая теплопередача материалу и экономия электроэнергии. Увлажнение изделий обеспечивается водой, распыленной из пульверизатора.
Электропаровые утюги помимо электронагревательного элемента имеют камеру для пара. Пар в камеру подогрева подошвы утюга поступает от парогенератора по резиновому шлангу. Этот пар используется для запаривания ткани, поэтому на подошве утюга находятся отверстия для его выхода.
В паровых утюгах обогрев подошвы и увлажнение материала производятся только с помощью пара.
В пароэлектрических утюгах для увлажнения полуфабриката используется пар, получаемый в миниатюрном парообразователе утюга.
Применение электропаровых утюгов наиболее рационально, так как появляется возможность снизить трудоемкость утюжильных операций за счет того, что не требуется использовать проутюжильник или пульверизатор. Однако использование электропаровых утюгов требует подключения их к системе подачи пара или установки по выработке промышленного пара.
В зависимости от выполняемой операции и вида материала применяют утюги различной массы, мощности и площади подошвы. Так, утюги в зависимости от массы могут быть легкие, средние и тяжелые - от 1 до 8 кг. Например, утюги электропаровые УПП-3М и УПП-5М имеют массу соответственно 3 и 5 кг, а УТП-2ЭП - 2 кг. Легкие утюги применяют для влажно-тепловой обработки женского платья, мужских сорочек, мужского и женского белья из хлопчатобумажных тканей, шелка и других легких тканей. Так же их используют на операциях разутюживания швов перед прессованием в изделиях классического ассортимента. Средние утюги используются для окончательной и внутрипроцессной влажно-тепловой обработки мужских, женских и детских изделий костюмной и пальтовой групп, изделий из хлопчатобумажных и льняных тканей. Такими утюгами обрабатывают различные виды подкладочных тканей. Тяжелые утюги используются для влажно-тепловой обработки одежды из тяжелых тканей - чистошерстяного и полушерстяного драпов, сукна, грубошерстяных тканей.
Утюги новых конструкций оснащены тефлоновыми обтяжками, электронным терморегулятором. К таким утюгам относится утюг с пропаривателем массой 2 кг. - СS-392 "Паннония" (Венгрия).
При использовании утюгов рекомендуется применять комплект из пяти съемных утюжильных колодок (для разутюживания прямых швов, швов рукавов, швов обтачивания, плечевых швов и шва втачивания воротника в горловину, коротких швов), надеваемых на металлическое основание. Для обработки плечевой части пиджаков и пальто рекомендуется две колодки с несъемными основаниями,
Форма подошвы утюга зависит от вида работ. Так, для обычных утюжильных работ применяются утюги с подошвой размером 240х125 мм, а для предварительного разутюживания швов утюги с узкой подошвой размером 24564 мм. Техническая характеристика утюгов приводится в табл.20.
Для повышения качества влажно-тепловой обработки, ее целесообразно выполнять с помощью утюжильных комплектов, состоящих из гладильного стола с двумя подушками (универсальной и овальной), электропарового и парового утюга и вентилятора для отсоса влаги.
Гладильные столы являются одним из наиболее распространенных и простых по конструкции видов оборудования, применяемого на швейных предприятиях. Они имеют базовые конструкции и отличаются друг от друга устройством (с одной опорой, консольные или с четырьмя опорами), оснащением разного вида утюгами, возможностью установки дополнительных подушек, типом нагрева гладильной поверхности, наличием или отсутствием вакуум-отсоса. Рабочей поверхностью утюжильного стола является настольная доска (иногда консольная), обтянутая сукном, парусиной или покрытая холстом, оснащена светильником, подставкой для утюга с правой стороны и опрыскивателем. На полу под ногами работающего должен быть резиновый коврик.
Электропаровые утюги комплектуются в основном с утюжильными столами с паровым обогревом рабочей поверхности и вакуум-отсосом влаги. Такие столы предназначены для выполнения внутрипроцессной и окончательной влажно-тепловой обработки изделий. Паровой обогрев рабочей поверхности стола обеспечивается от индивидуального парогенератора, установленного вблизи стола или от центральной котельной, которая должна находиться вне помещений цеха, и подача пара от нее к столам осуществляется через паропровод. Пар для пропаривания изделий подается через рабочую поверхность стола или через утюг. Отсос пара осуществляется через поверхность стола или утюг. Утюжильные столы с паровым обогревом рабочей поверхности могут не иметь пропаривания через рабочую сеть стола, в этом случае пропаривания изделия производится только через подошву утюга, а отсос пара через рабочую поверхность стола.
Утюжильные столы выпускаются различных марок: СУ-В (для внутрипроцессной ВТО женских и детских платьев), СУ-ОК с электропаровым утюгом УПП-3М (для ВТО мужских пиджаков), СУ-ОП (для ВТО пальто), СУ-1Пл (для ВТО платья) и т.д.
Технические характеристики утюжильных столов представлены в табл.21-22
4.2.3. Вспомогательное оборудование
Для осуществления нормального процесса влажно-тепловой обработки необходимо применять вспомогательное оборудование: парогенераторы, производящие насыщенный технологический пар, компрессорные установки, производящие сжатый воздух и вакуумные установки, осуществляющие отсос влаги из изделий. Это оборудование называется группой вспомогательного оборудования, Вспомогательному оборудованию уделяют большое внимание, так как качество влажно-тепловой обработки и производительность оборудования (прессов, паровых утюгов, утюжильных столов с паровым обогревом рабочей поверхности) в значительной степени зависят от работы вспомогательного оборудования.
Парогенераторы предназначены для обеспечения технологическим паром прессового оборудования на предприятиях, не имеющих централизованного пароснабжения от котельной установки. Они устанавливаются в непосредственной близости от оборудования и могут обеспечивать паром как группу, так и одну единицу какого-либо оборудования. В парогенераторах с автоматическим управлением, выпускаемых в последнее время, обеспечено регулирование давления пара, подачи и уровня воды, отключения обогрева после достижения максимального давления пара.
Вакуумные установки применяются для осуществления отсоса влаги из изделий. В отечественном и зарубежном оборудовании для заключительного этапа влажно-тепловой обработки широко используется вакуум-отсос, как наиболее эффективный способ фиксации деформации. Вакуум-отсос ускоряет удаление влаги из деформированного материала и его охлаждение, ускоряя перевод волокон ткани из высокоэластичного состояния в стеклообразное.
Использование технологического пара для увлажнения и прогревания пакета тканей и принудительного вакуум-отсоса увеличивает производительность оборудования в среднем на 50% , а на отдельных операциях - в 2-3 раза.
Компрессорная установка для производства сжатого воздуха монтируется во дворе предприятия и состоит из компрессора, электродвигателя, воздухосборника и магнитного пускателя. Подача сжатого воздуха регулируется автоматически путем перекрытия всасывания при превышении давления в воздухосборниках компрессора.
Специально для нужд швейной промышленности воздушные компрессоры не выпускаются, так как дополнительных требований к конструкциям и устройству компрессорных установок нет. В связи с этим используются обычные компрессоры.
Технические характеристики вспомогательного оборудования в табл.23.
4.2.4. Дополнительное универсальное оборудование
К дополнительному универсальному оборудованию следует отнести паровоздушный манекен, отпарочный аппарат, декатировочный аппарат.
Паровоздушный манекен применяют для снижения трудоемкости окончательной обработки верхней одежды. Готовое изделие надевают на манекен, расправляют, зажимают края специальными зажимами и включают вентилятор, который нагнетает воздух, В результате все морщины и складки на изделии расправляются. Затем пропускают нагретый пар, который пропаривает изделие и горячий воздух для досушивания изделия в расправленном виде. Надутый чехол устраняет возможность релаксации материала.
Манекен паровоздушный универсальный МВПУ Г3 "Легмаш" предназначен для обработки мужской и женской верхней одежды различных размеров и ростов, имеет гардеробную и брючную насадки. МВПУ имеет следующие технические характеристики:
Производительность при обработке пальто - 45 изделий в час.
Производительность при обработке брюк - 50 изделий в час.
Максимальная продолжительность пропаривания и просушивания - 90сек.
Расход пара 21 кг/час.
Размеры эластичного чехла - регулируется по размеру изделия.
Снятие лас с изделия - ручной щеткой через отверстие которой пропускается пар.
Для отпаривания и отглаживания поясных изделий применяют также паровоздушный манекен МБ-401. Для отпаривания и отглаживания трикотажных изделий целесообразно применять отпарочные столы фирмы "Текстима".
Применение паровоздушных манекенов возможно на предприятиях, оснащенных централизованной системой подачи пара и компрессорной установкой. Применение манекенов рекомендуется в ателье любого разряда в бригадах средней и большой мощности.
Отпарочный аппарат (ОАГ-2) предназначен для отпаривания и удаления лас с готовых швейных изделий. Рабочим органом аппарата является резиновая щетка, на поверхности которой имеются отверстия для выхода пара. Щетка соединена шлангом с котелком аппарата, в котором электронагревателем образуется пар. Изделие надевают на манекен и подают пар под углом к поверхности, чтобы нагревались и увлажнялись только поверхностные волокна. В следствии релаксации волокон ласы исчезают. Воздействие пара на поверхность не более 3-5 с. Отпарочный аппарат используется в ателье любых разрядов в бригадах любой мощности. Применение отпарочного аппарата в ателье высшего разряда и "Люкс" обязательно.
Декатировочный аппарат - это пропарочно-сушильный аппарат, в который можно загрузить до 5 кг. шерстяной ткани для обработки в нем паром, вырабатываемым самим аппаратом. В результате увлажнения, пропаривания и просушивания происходит усадка материала по всей площади материала и обеспечивается стабильность линейных размеров ткани перед изготовлением из нее изделий, увеличивается мягкость и плотность ткани. Декатировочный аппарат можно использовать не только для пропаривания изделий, но и удаления лас с готовых верхних изделий. Декатировочный аппарат обязательно используется в ателье высшего разряда и "Люкс" в бригадах любой мощности.
Технико-технологические характеристики отпарочного и декатировочного аппаратов приводятся в табл.27.
4.2.5. Специальные приспособления
Для повышения производительности труда, улучшения качества обрабатываемых изделий, а также для облегчения выполнения работ по ВТО применяют следующие приспособления:
ручные колодки;
опрыскиватели;
проутюжильники.
Колодки используют при работе с ручными утюгами. Их формы и размеры должны отвечать характеру выполняемых на них операций, зависеть от вида изделия и конструкции бортов в нем. В зависимости от вида работы колодки могут быть открытыми (жесткими) - для изделий из плотных материалов, и покрытыми тканью (мягкими) - для изделий из тонких тканей.
На колодках могут проводиться такие виды работ как сутюживание полочки, разутюживание швов, заутюживание вытачек, рельефов и т.д.
Для увлажнения материалов применяют опрыскиватели или пульверизаторы, которые работают от водопроводной сети или от бачка с насосом.
Проутюжильники представляют собой кусок ткани, который накладывают на изделие (деталь) при выполнении ВТО. Для предохранения ткани от лас и опаливания проутюжильник предварительно смачивают (например, опрыскивателем). В качестве проутюжильника для обработки изделий пальтово-костюмного ассортимента применяют бортовую ткань, для платьевого ассортимента - отбеленную льняную или хлопчатобумажную ткань, а для изделий из тканей, содержащих синтетические волокна, - марлю и мягкие хлопчатобумажные ткани типа байки, фланели. Детали изделий из хлопчатобумажных тканей обрабатывают без проутюжильника.
ВТО деталей и готовых изделий с лицевой стороны выполняют через проутюжильник, а с изнаночной стороны - без проутюжильника.
Характеристики спецприспособлений для ВТО приведены в табл. 26.
Таблица 14
Техническая характеристика универсального прессового оборудования
Оборудование. Предприятие-изготовитель. |
Марка (тип) |
Производительность, циклов/ч. |
Усилие прессования, кН |
Тип нагрева подушки |
Тип привода |
Температура нагрева подушки, С |
Установленная мощность. КВт/ч |
Расход воздуха, м3/ч |
Расход пара, кг/ч |
Количество отсасываемого воздуха, м3/ч |
Время разогрева рабочих органов, мин. |
Длительность автома-тического цикла, с |
||
Верхней |
Нижней |
|||||||||||||
верхней |
нижней |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс гладильный с программным управлением.Нижегородский завод "Легмаш" |
ППУ-1 |
ДО 75 |
20 |
Электричес кий |
Паровой |
Пневматический |
100-200 |
105-110 |
до 10 |
0,82 |
12 |
70 |
40 |
90 |
Пресс гладильный с программным управлением.Нижегородский завод "Легмаш" |
ПГУ-1 |
ДО 75 |
20 |
Электричес кий |
Паровой |
Гидравлический |
100-200 |
105-110 |
до 10 |
- |
12 |
70 |
40 |
90 |
Пресс гладильный с кнопочно-ручным управлением.Нижегородский завод "Легмаш" |
ППУ-2 |
ДО 75 |
20 |
Электрический |
Паровой |
Пневматический |
100-200 |
105-110 |
до 10 |
0,82 |
12 |
70 |
40 |
90 |
Пресс гладильный с кнопочно-ручным управлением.Нижегородский завод "Легмаш" |
ПГУ-2 |
ДО 75 |
20 |
Электрический |
Паровой |
Гидравлический |
100-200 |
105-110 |
до 10 |
- |
12 |
70 |
40 |
90 |
Продолжение табл. 14
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс гладильный. Нижегородский завод "Легмаш" |
ПГУ-3 |
15 |
20 |
Электричес- кий |
Электричес- кий |
Гидравлический |
80-200 |
|
8,25 |
- |
- |
- |
40 |
|
Пресс гладильный с программным управлением. Нижегородский завод "Легмаш" |
ПЛПУ |
До 50 |
6,3 |
Электричес- кий |
Паровой |
Пневматичес |
100-200 |
105-110 |
3,5 |
0,3 |
6 |
400 |
30 |
90 |
Пресс гладильный с программным управлением. Нижегородский завод "Легмаш" |
ПЛГУ |
ДО 50 |
6,3 |
Электрический |
Паровой |
Гидравлический |
100-200 |
105-110 |
3,8 |
- |
6 |
400 |
30 |
90 |
Пресс гладильный. Нижегородский завод "Легмаш" |
ПГТ-3 |
5,7 |
20 |
Электричес- кий |
Паровой |
Гидравлический |
до 200 |
105-110 |
6,5 |
|
|
|
|
|
Пресс гладильный. Нижегородский завод "Легмаш" |
ПД |
|
|
Электричес- кий |
Паро вой |
Гидрав лический |
до200 |
105-110 |
11 |
|
25 |
|
|
|
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум- отсоса. Нижегородский завод"Легмаш" |
ПГП-1 |
70-100 |
19,6 |
Электрический |
Паровой |
Гидравлический |
80-200 |
120 |
16 |
- |
ДО 12 |
|
|
60 |
Продолжение табл. 14
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс гладильный с программным управлением. Фирма"Паннония"(Венгрия) |
Сs-371 КМ |
ДО 50 |
36 |
Электричес- кий |
Паровой |
Пневматичес кий |
50-250 |
105-110 |
ДО 7 |
3 |
18 |
400 |
40 |
60 |
Пресс гладильный с программным управлением. Фирма" Паннония"(Венгрия) |
Сs-371 КМО |
ДО 50 |
36 |
Паровой |
Паровой |
Пневматический |
105-110 |
105-110 |
до 7 |
3 |
18 |
400 |
40 |
60 |
Пресс гладильный с ин дивидуальным парогенератором и программным управлением. Фирма"Паннония" (Венгрия) |
Сs-313 |
ДО 50 |
20 |
Электрический
|
Паровой |
Элект-ромеха-ничес-
|
80-250 |
105-110 |
ДО 9,5 |
- |
20 |
400 |
40 |
80 |
Пресс гладильный с программным управлением. Фирма "Паннония" (Венгрия) |
Сs-311 АК |
ДО 50 |
20 |
Электрический |
Паровой
|
Электро-механи-ческий |
80-250 |
105-110 |
до 8 |
- |
18 |
400 |
40 |
80 |
Пресс гладильный с ручным управлением. Фирма (Венгрия)"Паннония" |
Сs-351 |
ДО 50 |
5,9 |
|
|
Ручной |
|
|
|
- |
10 |
|
|
|
Продолжение табл. 14
Пресс гладильный с ручным-ножным управлением. Фирма "Паннония"(Венгрия) |
Сз-351 Р2 |
До 50 |
11,8 |
Паровой |
Паровой |
Пневматический |
140 |
105-110 |
- |
3-4 |
15 |
400 |
30 |
- |
Пресс гладильный с программным управлением. Фирма "Паннония" (Венгрия) |
Сs-351 Р2М |
До 50 |
11,8 |
Паровой |
Паровой |
Пневматический |
140 |
105-110 |
- |
3-4 |
18 |
^00 |
30 |
60 |
Пресс полуавтоматический гладильный с индивидуальным парогенератором, с отсосом от индивидуального вентилятора. Фирма"Паннония"(ВНР). |
Сз-363 |
До 50 |
20 |
Электричес кий |
Паровой |
Элект-ромеха-ничес- кий |
|
|
|
- |
до 15 |
|
|
|
Пресс полуавтоматический гладильный с индивидуальным парогенератором, с отсосом от индивидуального вентилятора. Фирма"Паннония"(ВНР). |
С8-3630 |
до50 |
20 |
Паровой |
Паровой |
Элект-ромеха-нический |
|
|
|
- |
до 15 |
|
|
|
Продолжение табл. 14
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс.Фирма "Паннония".(ВНР) |
С8-1351 |
ДО 50 |
20 |
Элект-ричес- кий |
|
Пневматический |
110-130 |
|
|
|
|
|
|
60 |
Пресс полуавтоматический с вентилятором для отсоса пара. Фирма" Паннония" (ВНР) |
С8-361 |
|
20 |
Электрический |
Паровой |
Элект-ромеха- нический |
|
|
|
|
8-15 |
|
|
|
Пресс полуавтоматический с вентилятором для отсоса пара. Фирма"Паннония" (ВНР) |
С8-361С |
|
20 |
Паро вой |
Паро вой |
Элект-ромеха- нический |
|
|
|
|
8-15 |
|
|
|
Пресс легкий централизованный. Орловский машиностроительный завод |
ПЛЦ |
75 |
9,81 |
Электрический |
Паровой |
Пневматический |
100-250 |
ДО 140 |
1,5 |
0,32 |
до 6 |
|
20-30 |
60 |
Пресс средний централизованный с программным управлением. Орловский машиностроительный завод |
ПСЦ |
100 |
19,6 |
Электрический |
Паровой |
Пневматический |
100-250 |
ДО 140 |
6,5 |
0,61 |
до 12 |
|
20-30 |
60 |
Пресс средний централизованный.Орловский машиностроительный завод |
ПТЦ |
75 |
49 |
Электричес- кий |
Паровой |
Пневматический |
100-250 |
ДО 140 |
6,8 |
1,5 |
12 |
|
20-30 |
60 |
Продолжение табл. 14
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс легкий полуавтоматический с вакуум-отсосом. Орловский машиностроительный завод |
ПЛП-1 |
70-100 |
9,81 |
Электричес- кий |
Паровой |
Пневматический |
200 |
140 |
2,6 |
0,32-0,45 |
6 |
|
|
60 |
Пресс средний полуавтоматический с вакуум-отсосом. Орловский машиностроительный завод |
ПСП-1 |
70-100 |
19,6 |
Электричес- кий |
Паровой |
Пневматический |
200 |
140 |
6,6 |
0,61-0,85 |
12 |
|
|
60 |
Пресс с ручным и педальным управлением. Нижегородский завод "Легмаш" |
ПП- 0,5УМ |
12 |
4,9 |
Паровой |
Паровой |
Пневматический |
95-115 |
|
|
0,4 |
7,8 |
100 |
|
|
Пресс с ручным и педальным управлением. Нижегородский завод"Легмаш" |
ПП-0,5БМ |
11 |
4,9 |
Паровой |
Паровой |
Пневматический |
95- 115 |
|
|
0,4 |
7,8 |
160 |
|
|
Пресс. Нижегородский завод "Легмаш" |
ПП-0,02 |
7 |
19,6 |
Паровой |
Паровой |
Пневматический |
130 |
|
|
10,8 |
12 |
|
|
|
Пресс универсальный. Нижегородский завод "Легмаш" |
ПП-0,25УМ |
9 |
2,45 |
Паровой |
Паровой |
Пневматический |
95-115 |
|
|
0,3 |
6,8 |
40 |
|
|
Таблица 15
Техническая характеристика специального прессового оборудования
|
|
Производительность, циклов/ч. |
Усилие прессования, кН |
Тип нагрева |
|
Температура |
Установленная мощность. КВт/ч |
Расход воздуха, м3/ч |
Расход пара, кг/ч |
Количество отсасыва-емого воздуха, м3/ч |
Время разогрева рабочих органов, мин. |
Длительность автома-тического цикла, с |
|
||
|
|
подушки |
|
нагрева |
|
||||||||||
Оборудование. Предприятие-изготовитель. |
Марка (тип) |
Верхней |
Нижней |
Тип привода |
подушки, С |
|
|||||||||
верхней |
нижней |
|
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
Пресс легкий гладильный специальный для приутюживания окатов и верхней части рукавов.Нижегородский завод "Легмаш" |
ПЛГС |
до 50 |
6,3 |
Электричес кий |
Паровой |
Гидравлический |
100-200 |
105-110 |
2,75 |
|
6 |
400 |
20 |
90 |
|
Пресс легкий гладильный специальный для приутю-живания окатов и верхней части рукавов.Нижего родский завод "Легмаш" |
плпс |
ДО 50 |
6,3 |
Электрический |
Паровой |
Пневма тичес-кий |
100-200 |
105-110 |
2,75 |
0,3 - 5 |
6 |
400 |
20 |
100 |
|
Пресс специальный для вывертывания, выправления канта и прессования клапанов карманов верх ней одежды. Нижегородский завод"Легмаш" |
ПК-2 |
160 |
4,9 |
Электричес кий |
Элект ричес- кий |
Пневма тичес- кий |
130-140 |
100-200 |
1 |
0,07 |
5 |
- |
20 |
20 |
|
Пресс. Нижегородский завод "Легмаш" |
ППУ-1БВ |
60 |
20 |
|
Паровой |
Пневматический |
до 200 |
100 |
12 |
4-6 |
15 |
288 |
40 |
|
|
Продолжение табл.15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Прессы специальные для сутюживания посадки пройм рукавов верхней одежды изделий соответственно взрослого, детского школьного, дошкольного ассортиментов. Нижегородский завод"Легмаш" |
СПР-1 СПР-2 СПР-3 |
ДО 50 |
2,7 |
- |
Элект ричес-кий |
Пневма тический |
- |
100 -200 |
6 |
2,3 |
- |
- |
40 |
10-100 |
Прессы специальные для сутюживания посадки пройм рукавов верхней одежды изделий соответственно взрослого, детского школьного, дошкольного ассортиментов.Нижегородский завод"Легмаш" |
СПРГ-1 СПРГ-2 СПРГ-3 |
ДО 50 |
2,6 |
- |
Элект ричес-кий |
Гидравлический |
- |
100-200 |
6,75 |
|
- |
- |
40 |
10-100 |
Пресс специальный для обработки шлицы и низа спинки мужского пальто. Нижегородский завод"Легмаш" |
ГПКС-П ГПКС-Л |
90 |
9,8 |
Электрический |
Элект ричес-кий |
Электро- ромеха нический |
200-300 |
150-200 |
1,5 |
- |
5 |
- |
30 |
20 |
Пресс специальный для заутюживаня низа рукавов мужского пальто. Нижегородский завод"Легмаш" |
ГПКС-Р |
70 |
9,8 |
Электрический |
Элект ричес-кий |
Электро- ромеха нический |
200-300 |
150-200 |
1,5 |
- |
5 |
- |
30 |
20 |
Пресс. Фирма"Майер" (ФРГ) |
АНV-1690-7 |
|
11,7 |
|
|
Гидравлический |
до 200 |
|
|
|
|
|
|
|
Продолжение табл.15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс специальный для клеевой обработки левой полочки мужского пальто. Нижегородский завод"Легмаш" |
КОПС |
70 |
9,8 |
Электричес кий |
- |
Пневма тичес- кий |
ДО 200 |
- |
2 |
0,25 |
- |
- |
30 |
90 |
Пресс легкий специальный с подушкой для заутюживания стойки воротника и перегибов лацканов. Нижегородский завод"Легмаш" |
ПЛГС-02 |
ДО 50 |
6,3 |
|
|
Гидравлический |
- |
|
|
|
|
|
|
|
Пресс специальный бортоформовочный для мужского пальто |
БФС |
50 |
6,9 |
Электричес кий |
- |
Пневма тичес- кий |
150 -200 |
- |
2 |
7,2 |
- |
30 |
60 |
|
Пресс для обработки окатов рукавов.Нижегородс кий завод"Легмаш". |
ПОРГ-0,5 |
70 |
4,9 |
Электричес кий |
- |
Гидравлический |
150-200 |
- |
|
|
|
|
60 |
|
Пресс для обработки окатов рукавов и приутюживания плечевых швов. Нижегородский завод "Легмаш". |
ПОР-3 |
62 |
5 |
Электричес |
- |
Пневма тичес- |
|
- |
|
|
|
|
|
|
Пресс полуавтоматический специальный для глажения рукавов. Фирма"Паннония" (Венгрия) |
С8-361 и |
|
20 |
Элект-ричес- кий |
Паровой |
Электромеха ничес- кий |
|
|
|
|
8-15 |
|
|
|
Продолжение табл. 15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Пресс полуавтоматический специальный для глажения рукавов. Фирма "Паннония "(Венгрия) |
С8-363 и |
|
20 |
Электричес кий |
Паровой |
Электромеха ничес- кий |
|
|
|
|
до 15 |
|
|
|
Пресс специальный полуавтоматический с программным управлением для дублирования плоских деталей. Фирма "Паннония"(Венгрия) |
С8-371 КМН |
ДО 50 |
36 |
Элект- ричес- кий |
Паровой |
Электро-пнева-тический |
|
|
|
3-4 |
6-18 |
|
|
|
Пресс вертикальный пневмати ческий для обработки оката рукава верхней одежды. Нижегородский завод"Легмаш" |
ПВП |
|
|
|
|
Пневма тический |
|
|
|
|
|
|
|
|
Пресс специальный полуавтоматический с программным управлением для дублирования плоских деталей с устройством для подачи. Фирма"Паннония" (Венгрия) |
Сз-371 КМН1 |
до 50 |
36 |
Электричес- кий |
Паровой |
Электро-пневма-тический |
|
|
|
3-4 |
6- 18 |
|
|
|
Пресс специальный полуавтоматический с программным управлением для формования спинной части пиджаков. Фирма "Паннония" (Венгрия) |
С8-371 КМО |
ДО 50 |
36 |
Элект-ричес- кий |
Паровой |
Элект-ропнев-матичес- кий |
|
|
|
3-4 |
6- 18 |
|
|
|
Продолжение табл.15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
|||||
Пресс специальный полуавтоматический с программным управлением для обработки рукавов. Фирма "Паннония" (Венгрия) |
Сз-371 кми |
ДО 50 |
36 |
Электрический |
Паровой |
Элект-ропнев матичес кий |
|
|
|
3-4 |
6- 18 |
|
|
|
|||||
Пресс специальный полуавтоматический с программным управлением для одновременного глажения 2-х штанин брюк. Фирма "Паннония" (Венгрия) |
Сз-371 KMN |
ДО 50 |
36 |
Электрический |
Паровой |
Элект-ропнев-матичес кий |
|
|
|
3-4 |
6- 18 |
|
|
|
|||||
Пресс гладильный специальный с механико-пневматическим приводом для приутюживания пройм и окатов верхней части рука вов. Фирма "Протомет" (Польша) |
LW-29 LW-30 |
50 |
3 |
Паровой |
Паровой |
Меха-нико-пневма- тичес- кий |
130-140 |
105-110 |
- |
3 |
5 |
15 |
20 |
60 |
|||||
Пресс специальный. |
ВSР-800+ РS-20 |
|
|
Паровой |
|
Пневма тичес- кий |
130-140 |
|
|
|
|
|
|
- |
|||||
Карусельный трехпозиционный пресс автоматизированный с программным устройством для приутюживания спинки и полочек пальто. Фирма "Макпи" (Италия) |
мод.216 |
|
|
|
|
Пневма-тичес- кий |
|
|
0,3 |
|
40 |
|
|
|
|||||
Продолжение табл. 15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Двухпозиционный пресс для обработки окатов и пройм рукавов. Фирма" Макпи" (Италия) |
мод.230 |
|
|
|
|
Пневма-тичес- кий |
|
|
1,5 |
|
25 |
|
|
|
Пресс специальный для обработки стойки воротника и перегибов лацканов. Фирма "Макпи" (Италия) |
мод.240 |
|
|
|
|
Пневма- тичес- кий |
|
|
1 |
|
20 |
|
|
|
Пресс для приутюживания воротников и лацканов. Фирма"Масрi" (Италия) |
мод.245 |
|
|
Паровой |
Паровой |
|
|
|
|
40 Nlt/1 |
20 |
1,5 куб. м/л |
|
|
Пресс для ВТО плечевых швов, пройм и рукавов покроя реглан и втачных. Фирма"Масрi" (Италия) |
мод. 243.02 |
|
|
Паро вой |
Паро вой |
|
|
|
|
30 Nlt/1 |
20 |
1,5 куб. м/л |
|
|
Пресс для ВТО плечевых швов, пройм и рукавов различного размера и покроев. Фирма"Масрi" (Италия) |
мод.232 |
|
|
Паровой |
Паровой |
|
|
|
|
54 Nlt/1 |
35 |
3,2 куб. м/л |
|
|
Пресс для ВТО воротника и плечевого пояса. Фирма "Макпи" (Италия) |
мод.212 |
|
|
Паровой |
Паровой |
|
|
|
|
60 Nlt/1 |
10 |
1 куб. м/л |
|
|
Таблица 16
Характеристика универсальных прессов, выпускающихся со спецподушками
Оборудование. Предприятие-изготовитель. |
Марка (тип) |
Произво дитель-ность, циклов/ч |
Усилие прессования, кН |
Тип привода |
Операция |
Ассортимент |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
СS-313+12-20 |
до 50 |
20 |
Электроме-ханический |
Декатирование деталей подкладки |
Мужской пиджак |
Пресс с плоской универсальной подушкой. Фирма "Паннония"(ВНР) |
СS-313+12-10 |
до 50 |
20 |
Электроме-ханический |
Соединение клеевой прокладки с нижним воротником. Приутюживание бортов, лацканов и низа пиджака |
Мужское, женское пальто, мужской пиджак |
Пресс с плоской универ-сальной подушкой. Фирма "Паннония" (ВНР) |
СS-313+12-10 |
до 50 |
20 |
Электроме-ханический |
Приутюживание бортов и пояса |
Женский плащ |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
СS-313 + 12-10+396В |
до 50 |
20 |
Электроме-ханический |
Разутюживание швов, Приутюживание складок. |
Женское пальто |
Пресс с подушкой для формования правой полочки. Фирма "Паннония" (ВНР) |
СS-313+12-65 |
до 50 |
20 |
Электроме-ханический |
Формование бортовой прокладки.Формование правой полочки с приутюживанием карманов |
Мужской пиджак |
Пресс с подушкой для формования левой полочки. Фирма "Паннония" (ВНР) |
СS-313+12-66 |
до 50 |
20 |
Электроме-ханический |
Формование бортовой прокладки. Формование левой полочки с приутюживанием карманов |
Мужской пиджак |
Продолжение табл.16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с подушкой для формования правой полочки и сборки бортовой прокладки. Фирма "Паннония" (ВНР) |
Сs-313+12-61, Сs-313+ 12-62 |
до 50 |
20 |
Электроме-ханический |
Сборка и формование правой и левой бортовых прокладок на прессе. Приутюживание правой полочки, соединенной с бортовой прокладкой,в т.ч. и приутюживание карманов |
Мужское пальто |
Пресс с универсальной подушкой для окончательного приутюживания правой полочки мужского пальто. Фирма" Паннония" |
Сs-313+22-63 |
до 50 |
20 |
Электроме-ханический |
Приутюживание правой полочки |
Мужское пальто |
Пресс с универсальной подушкой для окончательного приутюживания левой полочки мужского пальто. Фирма"Паннония"(ВНР) |
Сs-313+ 22-64 |
до 50 |
20 |
Электроме-ханический |
Приутюживание левой полочки |
Мужское пальто |
Пресс.Фирма"Паннония". (ВНР) |
С8-313+ 12-20+396В |
до 50 |
20 |
Электроме -ханический |
Приутюживание низа рукавов к лапанов, листочек ,воротника |
Мужской пиджак |
Пресс с подушкой для приутюживания спинки пиджака.Фирма"Паннония"(ВНР) |
С8-313+12-18 |
до 50 |
20 |
Электроме-ханический |
Приутюживание спинки пиджака |
Мужской пиджак |
Продолжение табл. 16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с подушкой плоской универсальной и утюгом для предварительного разутюживания швов. Фирма "Паннония" (ВНР) |
С8-313+ 12-10+396В |
до 50 |
20 |
Электроме-ханический |
Приутюживание шлицы, листочек, разутюживание вытачек. Соединение клеевой прокладки с лацканами. Разутюживание швов. Приутюживание подбортов, низа рукавов, воротника, лацканов,бортов. Соединение нижнего воротника с клеевой прокладкой |
Мужское пальто |
Пресс с подушкой цилиндрической универсальной. Фирма "Паннония" (ВНР) |
С8-313+ 12-02 |
до 50 |
20 |
Электроме-ханический |
Приутюживание спинки, боковых швов |
Мужское пальто |
Пресс. Фирма"Паннония". (ВНР) |
Сз-313+12-35 |
до 50 |
20 |
Электроме-ханический |
Заутюживание сгибов передних и задних полови нок брюк |
Мужские брюки |
Пресс с подушкой для ра-зутюживания боковых и среднего швов спинки с утюгом для предварительyого разутюживания швов. Фирма "Паннония"(ВНР) |
С8-313+ 12-45+396В |
до 50 |
20 |
Электроме-ханический |
Разутюживание боковых швов и среднего шва спинки |
Мужской пиджак, мужское, женское пальто. |
Продолжение табл. 16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с подушкой для приутюживания боковых швов пиджака. Фирма "Паннония"(ВНР) |
С8-313+12-17 |
до 50 |
20 |
Электроме-ханический |
Приутюживание боковых швов пиджака |
Мужской пиджак |
Пресс с подушкой плоской универсальной Фирма "Паннония"(ВНР) |
С8-313+ 12-20 |
до 50 |
20 |
Электроме-ханический |
Декатирование деталей подкладки, тесьмы для пояса и низа брюк. Приутюживание клапана заднего кармана,банта передних половинок брюк. Разутю живание среднего шва, швов притачивания клиньев к задним половинкам |
Мужские брюки |
Пресс с подушкой плоской универсальной и утюгом для предварительного ра-зутюживания швов.Нижегородский завод"Легмаш". |
ПГУ-1+УП-ЗГ+УП-1 |
ДО 75 |
20 |
Гидравлический |
Приутюживание шлицы, листочек, разутюживание вытачек. Приутюживание подбортов, низа рукавов, воротника,лацканов,бор-тов.Соединение нижнего воротника и лацканов с клеевой прокладкой |
Мужское пальто |
Пресс с подушкой для формования правой полочки и сборки бортовой прокладки. Нижегородский завод "Легмаш" |
ПГУ-1-06+СПП-1, ППУ-1-07+СПП-2 |
до 75 |
20 |
Гидравлический |
Сборка и формование правой и левой бортовых прокладок на прессе. Приутюживание правой полочки, соединенной с бортовой прокладкой,в т.ч. и приутюживание карманов |
Мужское пальто |
Продолжение табл. 16 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с подушкой для окончательного приутюживания правой полочки мужского пальто. Нижегородский завод "Легмаш" |
ПГУ-1-04+МПП-1, ППУ-1-05+МПП-2 |
до 75 |
20 |
Гидравлический |
Приутюживание правой и левой полочек |
Мужское пальто |
Пресс с подушкой для формования полочек в области груди. Нижегородский завод"Легмаш" |
ПГУ-1+ПО-ПДП-п, ПГУ-1+ПО-ПДП-л |
ДО 75 |
20 |
Гидравлический |
Создание формы в области груди полочек и бортовой прокладки |
Женское пальто |
Пресс с подушкой для формования полочек в области груди. Нижегородский завод "Легмаш" |
ПГУ-1+ ПО-ПМП-п ПГУ-1+ПО- ПМП-л |
до 75 |
20 |
Гидравлический |
Создание формы в области груди полочек и бортовой прокладки |
Мужское пальто, пиджак |
Пресс с подушкой для ра-зутюживания локтевых швов рукавов. Нижегородский завод "Легмаш" |
ПГУ-1+ПО- ПЛШ |
до 75 |
20 |
Гидравли -ческий |
Разутюживание локтевых швов |
Мужские и женские верхние изделия |
Пресс с подушкой для прессования краев. Нижегородский завод "Легмаш" |
ПГУ-1+ПСБ |
до 75 |
20 |
Гидравлический |
Прессование краев пальто, мелких деталей сгибов брюк |
Мужское пальто, брюки |
Продолжение табл. 16 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс с плоской универсальной подушкой. Нижегородский завод"Легмаш" |
ПГУ-1+ УП-ЗГ |
до 75 |
20 |
Гидравлический |
Приутюживание бортов и пояса |
Женское пальто |
Пресс с плоской универсальной подушкой. Нижегородский завод"Легмаш" |
ПГУ-1+ УП-ЗГ |
до 75 |
20 |
Гидравлический |
Соединение клеевой прокладки с нижним воротником. Приутюживание бортов, лацканов и низа пиджака. |
Мужской пиджак, мужское пальто |
Пресс с подушкой для ра-зутюживания боковых и среднего швов спинки с утюгом для предварительного разутюживания швов Нижегородский завод"Легмаш" |
ПГУ-1-03+ РБШ+УП-1 |
до 75 |
20 |
Гидравлический |
Разутюживание боковых швов и среднего шва спинки |
Мужской пиджак, мужское пальто |
Пресс с подушкой для разутюживания боковых и шаговых швов брюк и утюгом для предварительного разутюживания |
ПГУ-1-02+ ПБШ-Г+ УП-1 |
до 75 |
20 |
Гидравлический |
Разутюживание шаговых и боковых швов брюк |
Мужские брюки |
Пресс с подушкой для приутюживания бортов, лацканов,воротников. Нижегородский завод "Легмаш" |
ПГУ-1-01 +ППУ-Г |
до 75 |
20 |
Гидравлический |
Приутюживание бортов, лацканов, воротников и низа изделия |
Мужское пальто |
Продолжение табл. 16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс универсальный с универсальной подушкой. Нижегородский завод "Легмаш" |
ПГУ-3 +УП-ЗЭ |
5,2 |
20 |
Гидравлический |
Приутюживание клапанов, листочек, манжет, поясов, воротников,лацканов |
Верхняя одежда |
Пресс универсальный с цилиндрической подушкой. Нижегородский завод"Легмаш" |
П ГУ-3-01 + ПЦУ+2Э |
6,6 |
20 |
Гидравли ческий |
Окончательное приутюживание воротника, бортов, лацканов и низа изделий |
Костюмная группа |
Пресс универсальный с универсальной подушкой. Нижегородский завод "Легмаш" |
ПГУ-3-02 + ПЦУ-Э |
5,2 |
20 |
Гидравли ческий |
Окончательное приутюживание воротника, бортов,лацканов и низа изделий |
Пальтовая группа |
Пресс с универсальной подушкой для окончательного приутюживания левой полочки мужского пальто. Нижегородский завод"Легмаш". |
ПГУ-1-05+МПП-2 |
ДО 75 |
20 |
Гидравли ческий |
Приутюживание левой полочки |
Мужское пальто |
Пресс с подушкой цилиндрической универсальной. Нижегородский завод"Легмаш" |
ПГУ-1-01 + ПЦУ |
до 75 |
20 |
Гидравли ческий |
Приутюживание спинки,боковых швов, рельефов, мелких деталей. Дублирование деталей. Прессование изделий перед соединением их с подкладкой |
Мужское пальто |
Продолжение табл. 16 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Нижегородский завод"Легмаш" |
ПГП-1+ ПБШ |
70-100 |
19,6 |
Гидравлический |
Разутюживание и заутюживание боковых и шаговых швов брюк |
Мужские брюки |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Ниже городский завод"Легмаш" |
ПГП-1+ ПЦУ |
70-100 |
19,6 |
Гидравлический |
Приутюживание бортов,низа,воротников, Приутюживание всего изделия перед соединением с подкладкой |
|
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Нижегородский завод"Легмаш" |
ПГП-1+ ПСБ |
70-100 |
19,6 |
Гидравлический |
Обработка сгибов брюк |
Мужские брюки |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Нижегородский завод"Легмаш" |
ПГП-1+ ПО-УП-3 |
70-100 |
19,6 |
Гидравлический |
Внутрипроцессная ВТО, клеевое соединение плоских деталей |
Мужское, женское и детское пальто |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Нижегородский завод"Легмаш" |
ПГП-1+ ПО-РШБ |
70-100 |
19,6 |
Гидравлический |
Разутюживание боковых швов и среднего шва спинки, заутюживание шлицы |
Мужское пальто |
Продолжение табл, 16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Ниже городский завод"Легмаш" |
ПГП-1 + ПМП-52п, ПГП-1+ ПМП-52л |
70-100 |
19,6 |
Гидравлический |
Формование полочек |
Мужской пиджак (разм.44-52) |
Пресс полуавтоматический с индивидуальным парогенератором и установкой для вакуум-отсоса. Нижегородский завод"Легмаш" |
ПГП-1 + ПДП-52п, ПГП-1+ ПДП-52л |
70-100 |
19,6 |
Гидравлический |
Формование полочек |
Женское пальто (разм. 44-52) |
Пресс-аналог модели К.Р8-2/1400 фирмы "Меуег" (ФРГ). Алитусский машзавод. |
ПДП-1400 |
|
|
Электроме-ханический |
Дублирование деталей |
Женские и мужские пальто, костюмы, плащи |
Пресс полуавтоматический гладильный с индивидуальным парогенератором, с отсосом от индивидуального вентилятора. Фирма "Паннония"(ВНР). |
С8-363 |
до 50 |
20 |
Электромеханический |
Внутрипроцессная и окончательная ВТО |
Мужская,женская, детская верхняя одежда, рабочая одежда. |
Пресс полуавтоматический с вентилятором для отсоса пара. Фирма "Паннония"(ВНР). |
С8-361 |
|
20 |
Электромеханический |
Внутрипроцессная и окончательная ВТО, дублирование деталей |
Мужская, женская, детская верхняя одежда. |
Продолжение табл. 16
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс гладильный с плоской подушкой и устройством для дублирования. Нижегородский завод "Легмаш" |
ПГГ-3-01 |
5,7 изд/ч |
20 |
Гидравли-ческий |
|
|
Пресс легкий с подушкой для разутюживания передних швов рукавов, с утюгом для предваритель ного разутюживания швов. Нижегородский завод "Легмаш" |
ПЛГУ-1-02+ РПШ+УП-1 |
до 120 |
6,3 |
Гидравлический |
Разутюживание передних швов рукавов |
Мужской пиджак |
Пресс легкий с подушкой для разутюживания локтевых швов и с утюгом для предварительного разутюживания швов. Нижегородский завод "Легмаш" |
ПЛГУ-1-01+ +ПЛШ-Г + УП-1 |
до 120 |
6,3 |
Гидравли ческий |
Разутюживание локтевых швов |
Мужской пиджак |
Пресс. Нижегородский завод"Легмаш" |
ПЛГУ-1-03 + ПСУ-Г |
до 30 |
6,3 |
Гидравли ческий |
Приутюживание верхней части брюк |
Мужские брюки |
Таблица 17 |
||||||
Специальное прессовое оборудование |
||||||
|
|
Произво |
Усилие |
|
|
|
Оборудование. Предприятие- |
Марка |
дитель- |
прессо |
Тип |
Операция |
Ассортимент |
изготовитель. |
(тип) |
ность, |
вания, |
привода |
|
|
|
|
циклов/ч |
кН |
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Пресс специальный для обработки правой стороны шлицы спинки. Нижегородский завод "Легмаш". |
ГПКС-п |
90 |
9,8 |
Гидравлический |
Прокладывание клеевых кромок по правой стороне шлицы и низу спинки. Заутюживание сгибов правой стороны шлицы и низа спинки. |
Мужское пальто |
Пресс специальный для обработки левой стороны шлицы спинки. Нижегородский завод "Легмаш". |
ГПКС-л |
90 |
9,8 |
Гидравлический |
Прокладывание клеевых долевиков и кромок по левой стороне шлицы и низу спинки. Заутюживание сгибов левой стороны шлицы и низа спинки. |
Мужское пальто |
Пресс специальный для обработки низа рукавов. Нижегородский завод "Легмаш". |
ГПКС-р |
70 |
9,8 |
Гидравлический |
Прокладывание клеевых долевиков и нитей по низу рукавов, заутюживание низа рукавов |
Мужское пальто |
Пресс специальный с кнопочным управлением для сутюживания посадки рукавов. Нижегородский завод "Легмаш". |
СПРГ-1, СПРГ-2, СПРГ-3 |
до 96 |
Перед ней подушки до 0,6, задней – до 3 |
Гидравлический |
Внутрипроцессное сутюживание проймы изделия. Сутюживание посадки рукавов |
Изделия взрослого, школьного, дошкольного ассортимента |
Продолжение табл. 17
|
|
Произво |
Усилие |
|
|
|
Оборудование. Предприятие изготовитель. |
Марка (тип) |
дитель-ность, |
прессования, |
Тип привода |
Операция |
Ассортимент |
|
|
циклов/ч |
кН |
|
|
|
Пресс легкий специальный с подушкой для заутюживания стойки воротника и перегибов лацканов. Нижегородский завод "Легмаш" |
ПЛГС-02 |
до 50 |
6,3 |
Гидравлический |
Заутюживание стойки воротника и перегибов лацканов. Окончательная ВТО оката рукава |
Мужское пальто, пиджак |
Пресс для обработки окатов рукавов. Нижегородский завод "Легмаш". |
ПОРГ-0,5 |
70 |
4,9 |
Гидравли-ческий |
Обработка окатов рукавов |
Мужская и женская верхняя одежда |
Пресс полуавтоматический гладильный. Фирма "Паннония" (Венгрия) |
Сs-361 U |
|
20 |
Электроме-ханический |
ВТО рукавов |
Мужская, женская, детская верхняя одежда |
Пресс полуавтоматический гладильный. Фирма "Паннония" (Венгрия) |
Cs-363 U |
|
20 |
Электроме-хани ческий |
ВТО рукавов |
Мужская женская, детская одежда верхняя |
Пресс. Фирма "Майер" (ФРГ) |
АНV-1690-7 |
|
11,7 |
Гидравлический |
Дублирование деталей клеевыми прокладочными материалами |
Мужское пальто, пиджак |
Таблица 18 |
|||||
Универсальное пневматическое прессовое оборудование |
|||||
|
|
Произво |
Усилие |
|
|
Оборудование. Предприятие-изготовитель. |
Марка (тип) |
дитель-ность, |
прессования, |
Операция |
Ассортимент |
|
|
циклов/ч |
кН |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
Сз-371 КМ + 12-20 |
до 50 |
36 |
Декатирование деталей подкладки, корсажной тесьмы для пояса и тесьмы для низа брюк. Приутюживание деталей |
Мужской костюм, мужское, женское и детское пальто |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-10 |
до 50 |
36 |
Соединение клеевой прокладки с нижним воротником. Приутюживание бортов, лацканов и низа пиджака |
Мужской костюм, мужское, женское и детское пальто |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-10 |
до 50 |
36 |
Приутюживание бортов и пояса, низа изделия |
Женское пальто |
Пресс с плоской универсальной подушкой. Фирма "Паннония" (ВНР) |
Сз-371 КМ + 12-10+396В |
до 50 |
36 |
Разутюживание швов, приутюживание складок. |
Женское пальто |
Пресс с подушкой для формования правой полочки. Фирма "Паннония" (ВНР) |
Сs-371 КМ +12-65 |
до 50 |
36 |
Формование бортовой прокладки.Формование правой полочки с приутюживанием карманов |
Мужской пиджак |
Продолжение табл.18 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с подушкой для формования левой полочки. Фирма"Паннония"(ВНР) |
Сs-371 КМ + 12-66 |
до 50 |
36 |
Формование бортовой прокладки. Формование левой полочки с приутюживанием карманов |
Мужской пиджак |
Пресс. Фирма"Паннония" (ВНР) |
Сs-371 КМ + 12-35 |
до 50 |
36 |
Заутюживание сгибов передних и задних половинок брюк. |
Мужские брюки |
Пресс с подушкой для разу-тюживания боковых и среднего швов спинки с утюгом для предварительного разу-тюживания швов. Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-45 + 396В |
до 50 |
36 |
Разутюживание боковых швов и среднего шва спинки, заутюживание шлицы |
Мужской пиджак, мужское, женское пальто |
Пресс с подушкой для приутюживания боковых швов пиджака.Фирма"Паннония"(ВНР) |
Сs-371 КМ + 12-17 |
до 50 |
36 |
Приутюживание боковых швов пиджака |
Мужской пиджак |
Пресс. Фирма"Паннония". (ВНР) |
Сs-371 КМ + 12-20+396В |
до 50 |
36 |
Приутюживание низа рукавов,клапанов, листочек,воротника |
Мужской пиджак |
Продолжение табл.18 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с подушкой плоской универсальной |
Сs-371 КМ + 12-20 |
до 50 |
36 |
Декатирование деталей подкладки, тесьмы для пояса и низа брюк. Заутюживание вытачек. Приутюживание клапана заднего кармана, банта передних половинок брюк. Разутюживание среднего шва, швов притачивания клиньев к задним половинкам брюк |
Мужские брюки |
Пресс с подушкой для приутюживания спинки пиджака. Фирма "Паннония"(ВНР) |
Сs-371 КМ + 12-18 |
до 50 |
36 |
Приутюживание спинки пиджака |
Мужской пиджак |
Пресс с подушкой плоской универсальной и утюгом для предварительного разутюживания швов. Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-10+396В |
до 50 |
36 |
Приутюживание шлиц, листочек, разутюживание вытачек. Соединение клеевой прокладки с лацканами. Разутюживание швов. Приутюживание подбортов, низа рукавов, воротника, лацканов, бортов. Соединение нижнего воротника с клеевой прокладкой |
Мужское пальто |
Пресс с подушкой для формования правой полочки и сборки бортовой прокладки. Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-61 |
до 50 |
36 |
Сборка и формование правой бортовой прокладки на прессе. Приутюживание правой полочки, соединенной с бортовой прокладкой, в т.ч. и приутюживание карманов |
Мужское пальто |
Продолжение табл .18 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с подушкой для формования левой полочки и сборки бортовой прокладки.Фирма "Паннония" (ВНР) |
Сs-371 КМ + 12-62 |
до 50 |
36 |
Сборка и формование левой бортовой прокладки на прессе. Приутюживание левой полочки, соединенной с бортовой прокладкой, в т.ч. и приутюживание карманов |
Мужское пальто |
Пресс с универсальной подушкой для окончательного приутюживания правой полочки мужского пальто.Фирма"Паннония" |
Сs-371 КМ + 22-63 |
до 50 |
36 |
Приутюживание правой полочки |
Мужское пальто |
Пресс с универсальной подушкой для окончательного приутюживания левой мужского пальто. полочки Фирма "Паннония" (ВНР) |
Сs-371 КМ + 22-64 |
до 50 |
36 |
Приутюживание левой полочки |
Мужское пальто |
Пресс с подушкой цилиндрической универсальной. Фирма "Паннония"(ВНР) |
Сs -371 КМ + 12-02 |
до 50 |
36 |
Приутюживание спинки,боковых швов, воротника, лацканов, бортов |
Мужское, женское пальто |
Пресс.Фирма"Паннония". (ВНР) |
Сs-371 КМ + 12-1020 |
до 50 |
36 |
Приутюживание воротника, шлевок, хлястиков, низа рукавов, пат, накладных карманов, пояса, листочек. Прокладывание клеевой прокладки в низ рукавов |
Женское пальто |
Пресс. Фирма "Паннония" (ВНР) |
Сs-371КМ + 12-51, Сs-371КМ + 12-52 |
до 50 |
36 |
Формование полочек приталенного силуэта |
Женское пальто |
Продолжение табл. 18
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
Пресс. Фирма "Паннония".(ВНР) |
Сs-371КМ +12-53, Сs-371КМ+12-54
|
до 50 |
36 |
Приутюживание полочек пальто приталенного силуэта |
Женское пальто |
Пресс.Фирма"Паннония".(ВНР) |
Сs-371КМ +12-55, Сs-371 КМ+12-56 |
до 50 |
36 |
Формование полочек прямого силуэта |
Женское пальто |
Пресс.Фирма"Паннония".(ВНР) |
Сs-371 КМ+22-57, Сs-371 КМ+22-58 |
до 50 |
36 |
Приутюживание полочек пальто прямого силуэта |
Женское пальто |
Пресс с подушкой для разутюживания передних, локтевых швов и приутюживания готовых рукавов.Фирма " Паннония" (Венгрия) |
Сs-351 Р2М +22-215 +396В |
до 50 |
15 |
Разутюживание передних и локтевых швов рукавов. Приутюживание готовых рукавов (перед втачиванием в пройму) |
Мужской пиджак, мужское, женское пальто |
Пресс с подушкой для приу-тюживания низа рукавов. Фирма"Паннония"(Венгрия) |
Сs-351 Р2+22-219 |
до 50 |
6 |
Приутюживание низа рукавов и труднодоступных мест на пиджаке |
Мужской пиджак |
Пресс с подушкой для окончательного приутюживания правой полочки пиджака. Фирма" Паннония"(Венгрия) |
Сs-351 Р2М +22-211В |
до 50 |
15 |
Приутюживание правой полочки |
Мужской пиджак |
Продолжение табл. 18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с подушкой для окончательного приутюживания левой полочки пиджака. Фирма" Паннония"(Венгрия) |
Сs-351 Р2М +22-212В |
до 50 |
15 |
Приутюживание левой полочки |
Мужской пиджак |
Прес с подушкой для заутюживания стойки воротника и перегибов лацканов.Фирма - "Паннония" (Венгрия) |
Сs-351 Р2 + 22-213 |
до 50 |
6 |
Заутюживание стойки воротника и перегибов лацканов |
Мужской пиджак |
Прес с подушкой для приу-тюживания бортов и лацканов.Фирма" Паннония" (ВНР) |
Сs-351 Р2 +22-249 |
до 50 |
6 |
Приутюживание бортов и лацканов |
Мужской пиджак |
Прес с подушкой для приу-тюживания бортов и лацка-нов.Фирма"Паннония"(ВНР) |
Сз-351 Р2 +22-204 |
до 50 |
6 |
Приутюживание бортов и лацканов |
Мужской пиджак |
Пресс.Фирма"Паннония". (ВНР) |
Сз-1351+12-10+396В |
до 50 |
20 |
Приутюживание шлиц, листочек, разутюживание вытачек. Соединение клеевой прокладки с лацканами. Разутюживание швов. Приутюживание подбортов, низа воротника, лацканов, бортов. Соединение нижнего воротника с клеевой прокладкой |
Мужское пальто, женское пальто |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351 +12-61, Сs-1351+12-62 |
до 50 |
20 |
Формование полочек |
Мужское пальто |
Продолжение табл.18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс. Фирма" Паннония". (ВНР) |
Сs-1351+ 12-45+396В |
до 50 |
20 |
Разутюживание боковых швов и среднего шва спинки, заутюживание шлицы |
Мужское пальто, мужской пиджак |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+ 12-02 |
до 50 |
20 |
Приутюживание спинки, боковых швов, воротника, лацканов, бортов |
Мужское, женское пальто |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+ 12-1020 |
до 50 |
20 |
Приутюживание воротника, шлевок, хлястиков, низа рукавов, пат, накладных карманов, пояса, листочек. Прокладывание клеевой прокладки в низ рукавов |
Женское пальто |
Пресс.Фирма" Паннония" |
Сs-1351+12-51, |
до 50 |
20 |
Формование полочек |
Женское |
(ВНР) |
Сs-1351+12-52 |
|
|
приталенного силуэта |
пальто |
Пресс.Фирма"Паннония". |
Сs-1351+12-53, |
до 50 |
20 |
Приутюживание полочек пальто |
Женское |
(ВНР) |
Сs-1351+12-54 |
|
|
приталенного силуэта |
пальто |
|
|
|
|
|
|
Продолжение табл. 18 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
Прес с подушкой для заутюживания стойки воротника и перегибов лацканов.Фирма"Паннония"(Венгрия) |
Сs-351 Р2+22-213 |
до 50 |
6 |
Заутюживание стойки воротника и перегибов лацканов |
Мужской пиджак |
Прес с подушкой для приу-тюживания бортов и лацканов.Фирма" Паннония" (ВНР) |
Сs-351 Р2 +22-249 |
до 50 |
6 |
Приутюживание бортов и лацканов |
Мужской пиджак |
Прес с подушкой для приу-тюживания бортов и лацка-нов.Фирма"Паннония"(ВНР) |
Сз-351 Р2 +22-204 |
до 50 |
6 |
Приутюживание бортов и лацканов |
Мужской пиджак |
Пресс.Фирма"Паннония".(ВНР) |
Сз-1351+12-10+396В |
до 50 |
20 |
Приутюживание шлиц, листочек, разутюживание вытачек. Соединение клеевой прокладки с лацканами. Разутюживание швов. Приутюживание подбортов, низа воротника, лацканов, бортов. Соединение нижнего воротника с клеевой прокладкой |
Мужское пальто, женское пальто |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+12-61, Сs-1351+12-62 |
до 50 |
20 |
Формование полочек |
Мужское пальто |
Пресс. Фирма" Паннония". (ВНР) |
Сs-1351+ 12-45+396В |
до 50 |
20 |
Разутюживание боковых швов и среднего шва спинки, заутюживание шлицы |
Мужское пальто, мужской пиджак |
Продолжение табл. 18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+ 12-02 |
до 50 |
20 |
Приутюживание спинки, боковых швов, воротника, лацканов,бортов |
Мужское, женское пальто |
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+12-1020 |
до 50 |
20 |
Приутюживание воротника,шлевок, хлястиков, низа рукавов, пат, накладных карманов, пояса, листочек. Прокладывание клеевой прокладки в низ рукавов |
Женское пальто |
Пресс.Фирма" Паннония" |
Сs-1351+12-51, |
до 50 |
20 |
Формование полочек |
Женское |
(ВНР) |
Сs-1351+12-52 |
|
|
приталенного силуэта |
пальто |
|
|
|
|
|
|
|
|
|
|
|
|
Пресс.Фирма"Паннония". |
Сs-1351+12-53, |
до 50 |
20 |
Приутюживание полочек пальто |
Женское |
(ВНР) |
Сs-1351+12-54 |
|
|
приталенного силуэта |
пальто |
|
|
|
|
|
|
Пресс.Фирма"Паннония". |
Сs-1351+12-55, |
до 50 |
20 |
Формование полочек прямого |
Женское |
(ВНР) |
Сs-1351+12-56 |
|
|
силуэта |
пальто |
Продолжение табл. 18
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
Пресс.Фирма"Паннония". |
Сs-1351+22-57, |
до 50 |
20 |
Приутюживание полочек пальто |
Женское |
(ВНР) |
Сs-1351+22-58 |
|
|
прямого силуэта |
пальто |
|
|
|
|
|
|
Пресс.Фирма"Паннония". (ВНР) |
Сs-1351+12-65, Сs-1351+12-66 |
до 50 |
20 |
Формование бортовой прокладки |
Мужской пиджак |
Пресс с подушкой для приутюживания боковых швов пиджака. Фирма"Паннония"(ВНР) |
Сs-1351+12-17 |
до 50 |
20 |
Приутюживание боковых швов пиджака |
Мужской пиджак |
Пресс с подушкой для приутюживания спинки пиджака.Фирма "Паннония"(ВНР) |
Сs-1351+ 12-18 |
до 50 |
20 |
Приутюживание спинки пиджака |
Мужской пиджак |
Пресс с плоской универсальной подушкой. Фирма "Паннония"(ВНР) |
Сs-351+12-20 |
до 50 |
20 |
Декатирование деталей подкладки,корсажной тесьмы для пояса и тесьмы для низа брюк |
Мужской костюм |
Пресс.Фирма"Паннония". (ВНР) |
Сs-351 Р2+22-204 |
до 50 |
20 |
Приутюживание верха брюк |
Мужские брюки |
Продолжение табл.18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с плоской универсальной подушкой.Нижегородский завод"Легмаш" |
ППУ-1+ УП-ЗГ |
ДО 75 |
20 |
Приутюживание бортов и пояса |
Женское пальто пальто |
Пресс с плоской универсальной подушкой. Нижегородский завод"Легмаш" |
ППУ-1+ УП-ЗГ |
до 75 |
20 |
Соединение клеевой прокладки с нижним воротником. Приутюживание бортов, лацканов и низа пиджака. |
Мужской пиджак, мужское пальто |
Пресс с подушкой для разу тюживания боковых и среднего швов спинки с утюгом для предварительного разутюживания швов Нижегородский завод "Легмаш" |
ППУ-1-03+ РБШ+УП-1 |
ДО 75 |
20 |
Разутюживание боковых швов и среднего шва спинки |
Мужской пиджак, мужское пальто, женский жакет |
Пресс с универсальной подушкой. Нижегородский завод"Легмаш" |
ППУ-1 +ПО-УП-2, ППУ-1+ПО- УП-3 |
до 75 |
20 |
Разутюживание прямых швов. Прессование бортов, низа, шлицы и мелких деталей. Дублирование деталей. |
Мужские и женские верхние изделия |
Пресс с подушкой для формования полочек в области груди. Нижегородский завод"Легмаш" |
ППУ-1+ПО-ПДП-п, ППУ-1+ПО- ПДП-л |
до 75 |
20 |
Создание формы в области груди полочек и бортовой прокладки |
Женское пальто |
Пресс с подушкой для формования полочек в области груди. Нижегородский завод"Легмаш" |
ППУ-1+ ПО-ПМП-п, ППУ-1+ПО- ПМП-л |
до 75 |
20 |
Создание формы в области груди полочек и бортовой прокладки |
Мужское пальто, пиджак |
Продолжение табл.18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс с подушкой для разу тюживания локтевых швов рукавов. Нижегородский завод"Легмаш" |
ППУ-1+ПО-ПЛШ |
до 75 |
20 |
Разутюживание локтевых швов |
Мужские и женские верхние изделия |
Пресс с подушкой для прессования краев. Нижегородский завод"Легмаш" |
ППУ-1+ПСБ |
ДО 75 |
20 |
Прессование краев пальто, мелких деталей сгибов брюк |
Мужское пальто, брюки |
Пресс с подушкой для приу-тюживания бортов,лацканов, воротников. Нижегородский завод "Легмаш" |
ППУ-1-01 +ППУ-Г |
до 75 |
20 |
Приутюживание бортов,лацканов, воротников и низа изделия |
Мужское пальто |
Таблица 19 |
|
||||||
Специальное пневматическое прессовое оборудование
|
|
||||||
|
|
Произво |
Усилие |
|
|
|
|
Оборудование. Предприятие-изготовитель. |
Марка (тип) |
дитель-ность, |
прессования, |
Операция |
Ассортимент |
|
|
|
|
циклов/ч |
кН |
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
Пресс легкий гладильный специальный.Нижегородский завод"Легмаш" |
ПЛПС |
до 50 |
6,3 |
Приутюживание окатов и верхней части рукавов |
|
||
Пресс легкий специальный с подушкой для заутюживания стойки воротника и перегибов лацканов. Нижегородский завод"Легмаш" |
ПЛПС-02 |
|
|
Заутюживание стойки воротника и перегибов лацканов |
Мужское пальто
|
||
Пресс специальный. Нижегородский завод"Легмаш" |
СПР-1, СПР-2, СПР-3 |
до 50 |
2,7 |
Сутюживание посадки пройм рукавов |
соответственно взрослого, детского и дошкольного ассортимента |
||
Пресс. Нижегородский завод "Легмаш" |
ППУ-1БВ |
60 |
20 |
Приутюживание сгибов брюк вразворот |
Мужские брюки |
||
Продолжение табл.18
1 |
2 |
3 |
4 |
5 |
6 |
Пресс специальный. Нижегородский завод"Легмаш" |
ПК-2 |
160 |
4,9 |
Вывертывание, клапанов карманов выправление канта и прессование |
Верхняя одежда |
Пресс специальный. Нижегородский завод "Легмаш" |
КОПС-п, КОПС-л |
70 |
9,8 |
Клеевая обработка полочек |
Мужское пальто |
Пресс специальный. Нижегородский завод "Легмаш" |
БФС |
50 |
6,9 |
Выправление канта и формование борта |
Мужское пальто |
Пресс специальный. |
В8Р-800+ Р8-20 |
|
|
Приутюживание воротника и верхнего плечевого пояса |
Мужской пиджак, мужское пальто |
Пресс специальный полуавтоматический с программным управлением для дублирования плоских деталей с устройством для подачи. Фирма"Паннония" (Венгрия) |
С8-371 КМН1+12-36А+956 |
|
|
Дублирование деталей |
Мужская и женская верхняя одежда |
Пресс специальный полуавтоматический с программным управлением для формования спинной части пиджаков. Фирма "Паннония" (Венгрия) |
С8-371 КМО-1+22-118 |
|
|
Формование спинки в области лопаток |
Мужской пиджак |
Продолжение табл. 19 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
Пресс специальный полуавтоматический с программным управлением для одновременного глажения 2-х штанин брюк. Фирма"Паннония" (Венгрия) |
С8-371 КММ-4+22-105Н |
|
|
Формование задних половинок и нижних частей передних половинок брюк |
Мужские брюки |
Пресс специальный полуавтоматический с программным управлением для одновременного глажения 2-х штанин брюк. Фирма"Паннония" (Венгрия) |
Сs-371 КМN |
|
|
Заутюживание сгибов брюк |
Мужские брюки |
Пресс специальный для обработки рукавов. Фирма "Паннония" (Венгрия) |
Сs-371 KMU |
|
|
Обработка рукавов |
Мужская и женская верхняя одежда |
Пресс гладильный специальный с механико-пневматическим приводом. Фирма"Протомет"(Полыпа) |
LW-29 |
|
|
Приутюживание оката верхней части правого рукава и проймы |
Мужской пиджак, мужское пальто |
Пресс гладильный специальный с механико-пневматическим приводом. Фирма"Протомет" (Польша) |
LW-ЗО |
|
|
Приутюживание оката верхней части левого рукава и проймы |
Мужской пиджак, мужское пальто |
Пресс для обработки окатов рукавов и приутюживания плечевых швов. Нижегородский завод"Легмаш". |
ПОР-3 |
62 |
5 |
Обработка окатов рукавов |
Мужская и женская верхняя одежда |
Продолжение табл.19 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
Пресс вертикальный пневматический |
ПВП |
|
|
Обработка окатов рукавов |
Мужская, женская |
для обработки оката |
|
|
|
|
и детская |
рукава верхней одежды. |
|
|
|
|
верхняя одежда |
(комплектуется подушками для |
|
|
|
|
|
мужской, женской, детской |
|
|
|
|
|
одежды). Нижегородский |
|
|
|
|
|
Завод "Легмаш" |
|
|
|
|
|
Карусельный трехпозиционный пресс автоматизированный с программным устройством для приутюживания спин ки и полочек пальто. Фирма" Макпи" (Италия) |
мод.216 |
|
|
Приутюживание полочек и спинки пальто |
|
Двухпозиционный пресс для обработки окатов и пройм рукавов. Фирма "Макпи" (Италия) |
мод.230 |
|
|
Обработка окатов и пройм рукавов
|
|
Пресс специальный для обработки стойки воротника и перегибов лацканов. Фирма"Макпи"(Италия) |
мод.240 |
|
|
Обработка стойки воротника и перегибов лацканов |
|
Таблица 20 |
||||||
Техническая характеристика утюгов |
||||||
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Температура нагрева |
Установленная мощность кВт |
Расход пара, кг/ч |
Время разогрева, мин. |
Мас-са,кг |
Электропаровые |
УПП-ЗМ |
|
|
|
|
3, |
утюги.Орловский |
УПП-5М |
100-240 |
1 |
3 |
10 |
5, |
машинострои |
УТП- |
|
|
|
|
2 |
тельный завод |
2ЭП |
|
|
|
|
|
Электропаровой утюг. Фирма "Паннония" (ВНР) |
С8-392 |
100-200 |
1 |
2 |
10 |
3 |
|
|
|
|
|
|
|
Паровые утюги. Фирма."Паннония" (ВНР) |
Сз-395/1 Сз-395/2 |
150 |
|
3 |
15 |
3, 5 |
Паровой утюг с собственной стой)кой. Фирма"Паннония" (ВНР) |
Сз-395 В |
150 |
|
3 |
15 |
|
Паровой утюг. |
|
|
|
|
|
|
Фирма"Паннония"(ВНР) |
Сз-396 |
|
|
|
|
5 |
Утюг с электрическим обогревом, с пропариванием. Фирма "Паннония" Венгрия |
Сз 1392 |
|
|
1-3 |
|
2,2 |
Электрический утюг. Ростовский-на-Дону завод "Легмаш" |
УТП-1,5Э |
100-200 |
1 |
|
10 |
1,5 |
Электропаровой утюг |
УТП2,0 ЭП |
100-200 |
1 |
3 |
|
2,0 |
Электрический утюг |
У-3 |
100-240 |
1 |
|
10 |
3,5 |
Ростовский-на-Дону завод "Легмаш" |
У-5 |
|
|
|
|
6 |
Утюг промышленный электрический. Куйбышевский механический завод№10 |
У4А У6А |
80-300 |
1 |
|
до 240-15 |
4, 6 |
Продолжение табл. 2 0 |
||||||
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Температура нагрева |
Установленная мощность кВт |
Расход пара, кг/ч |
Время разогрева, мин. |
Мас-са,кг |
Электропаровой утюг для |
|
|
|
|
|
|
окончательной и внутри- |
|
|
|
|
|
|
процессорной ВТО |
УЭП-6 |
100-240 |
0,6-0,8 |
3 |
10 |
6 |
верхней одежды. |
|
|
|
|
|
|
Орловский завод |
|
|
|
|
|
|
"Легмаш" |
|
|
|
|
|
|
Электропаровой |
УЭП-8 |
100-240 |
0,8-0,95 |
3 |
10 |
8 |
утюг для оконча |
|
|
|
|
|
|
тельной и внутри- |
|
|
|
|
|
|
процесной ВТО |
|
|
|
|
|
|
верхней одежды. |
|
|
|
|
|
|
Орловский завод"Легмаш" |
|
|
|
|
|
|
Электрический утюг |
У-5 |
80-240 |
1 |
|
до 240- |
5 |
для окончательной и |
|
|
|
|
13 |
|
внутрипроцессной |
|
|
|
|
|
|
обработки мужских и |
|
|
|
|
|
|
женских верхних изделий |
|
|
|
|
|
|
Орловский машиностроительный завод |
|
|
|
|
|
|
Паровой утюг. Фирма"Наумото"(Япония) |
HS-5 HYS-6 |
|
|
|
|
2,5 3
|
Паровой утюг для |
macpi |
|
|
|
|
|
обработки легких |
014.10, |
|
|
|
|
1,2 |
тканей. Фирма |
macpi |
|
|
|
|
1,6 |
"МАСРI" (Италия). |
016.10 |
|
|
|
|
|
Электрический утюг для обработки легких тканей. |
macpi 014.30, |
|
|
|
|
|
Фирма"МАСР1"(Италия). |
014.50 |
|
|
|
|
1,25 |
|
macpi 016.30
|
|
|
|
|
1,7 |
Продолжение табл. 20
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Температура нагрева |
Установленная мощность кВт |
Расход пара, кг/ч |
Время разогрева, мин. |
Мас-са,кг |
Электропаровой утюг с тефлоновой подошвой. Фирма"Варимекс" Польша. |
LY-171-В |
65-225 |
1 |
|
|
2,1 |
Электропаровой утюг с тефлоновой подошвой. Фирма"Варимекс" Польша. |
LY-167-13 |
65-225 |
1 |
|
до 180-6 |
2 |
Паровой утюг. Фирма"StгоЬе1"ФРГ. |
Feromotic |
0-230 |
1 |
|
|
2,7; 3,1 |
"Сухой" утюг с закругленными края-ми. Фирма "StгоЬе1".ФРГ. |
Feropiat |
0-230 |
1 |
|
|
|
Утюг электропаровой. |
М02000 |
85-230 |
1,25 |
|
|
1,8 |
Фирма "Viet" (ФРГ) |
|
|
|
|
|
|
Электропаровой утюг. Орловский машинострои- тельный завод |
УП-1 |
80-240 |
1 |
3 |
до 240-15 |
1 |
Электропаровой утюг. Орловский машинострои- тельный завод |
УПП-4 |
80-240 |
1 |
3 |
до 240-15 |
4,75 |
Утюг. Фирма "Текстима"(ФРГ) |
Киссел |
80-240 |
0,8 |
3 |
до 240-15 |
5 |
Паровой утюг. Фирма"Наумото"(Япония) |
HS-5 НYS-6
|
|
|
|
|
2,5 3 |
Таблица 21 |
||||||||
Техническая характеристика утюжильных столов |
||||||||
Оборудование. Предприятие изготовитель |
Марка (тип) |
Тип утюга, с которым комплектуется стол |
Тип нагрева поверхности |
Температура нагрева поверхности |
Установленная мощность, кВ |
Расход пара кг/ч |
Время разогрева рабочих органов, мин. |
Назначение |
|
|
|
|
|
|
|
|
|
Стол утюжильный специальный с механическим утюгом. Орловский завод"Легмаш" |
СУ-М |
|
Паровой |
105-110 |
|
3 |
20 |
|
Стол утюжильный паровой специальный. Орловский завод "Легмаш" |
СУ-ОК |
УПП-ЗМ, УПП-4, УПП-5М |
Паровой |
до 100 |
1 |
8 |
20 |
Внутрипроцессная и окончательная ВТО костюмов |
|
|
|
|
|
|
|
|
|
Стол утюжильный специальный .Орловский завод"Легмаш" |
СУ-ОП |
УПП-ЗМ, УПП-4, УПП-5М |
Паровой |
до 100 |
1 |
6 |
20 |
Внутрипроцессная и окончательная ВТО пальто |
|
|
|
|
|
|
|
|
|
Стол утюжильный специальный с вентилятором для отсоса влаги. Орловский завод "Легмаш" |
СУ-2 |
|
|
|
2 5 |
2 |
|
|
Стол утюжильный специальный с вентилятором для отсоса влаги и индивидуальным парогенератором паровой щеткой для отпаривания лас. Нижегородский завод "Легмаш" |
СУ-2В |
УТП-2ЭП |
Электри-ческий |
|
0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение табл. 21 |
||||||||
Оборудование. Предприятие изготовитель |
Марка (тип) |
Тип утюга, с которым комплектуется стол |
Тип нагрева поверхности |
Температура нагрева поверх-ности |
Установленная мощность кВт |
Расход пара, кг/ч |
Время разогрева рабочих органов, мин |
Назначение |
Стол утюжильный. Фир |
Сs-394 |
|
Паро |
105-110 |
1 |
6 |
30 |
|
ма" Паннония"(Венгрия) |
КЕ-2 |
|
вой |
|
|
|
|
|
Стол утюжильный с инди |
|
|
|
|
|
|
|
|
видуальной турбиной. Фирма"Паннония" |
Сs-394 Е |
|
Паровой |
105-110 |
1,35 |
6 |
30 |
|
(Венгрия) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внутрипроцесс- |
Стол утюжильный. Фир- |
Сs-394 К |
Сs-395/1. |
Паровой |
150 |
|
|
|
ная и оконча |
ма"Паннония"(Венгрия) |
|
Сs-395/2. |
|
|
|
|
|
тельная ВТО |
|
|
|
|
|
|
|
|
костюма |
Стол гладильный. Фир- |
Сs-383 |
|
|
|
|
|
|
Женская |
ма"Паннония"(Венгрия) |
|
|
|
|
|
|
|
верхняя одежда |
Стол утюжильный с паровым обогревом, вакуум-отсосом, Фирма Гоффман"(ФРГ) |
ТF-22, ТF-23 |
1Z1-1Z5, ЕD-2 |
Паровой |
150 |
|
|
|
Приутюживание карманов, внутренних карманов, швов подкладки |
Стол утюжильный с паровым обогревом, вакуум- отсосом, Фирма"Гоффман"(ФРГ) |
АL-6 |
Паровой утюг |
|
|
|
|
|
Разутюживание среднего шва спинки, боковых швов, вытачек спинки,боко- |
Таблица 22 |
||||||||||||||||
Технические показатели гладильных столов фирмы" Паннония" (Венгрия) |
||||||||||||||||
Технические показатели |
С§394 |
С§ 394 К |
Сs 394-1 |
Сs 394 Е |
Сs394К-1 |
Сs 394 КЕ |
Сs394Е-1 |
Сs394КЕ-1
|
Сs 394 В |
Сs 394 КВ |
Сs394В-1 |
Сs 394 ЕВ |
Cs394КВ-1
|
Сs394ЕВ-1 |
Сs394 КЕВ |
С8394КЕВ-1 |
Отсос пара и влаги: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
от индивидуального вентилятора |
+ |
|
+ |
+ |
|
|
+ |
|
+ |
|
+ |
+ |
|
+ |
|
|
от централизованной сети |
|
+ |
|
|
+ |
+ |
|
+ |
|
+ |
|
|
+ |
|
+ |
+ |
Рабочее давление пара, мН/кв.м |
3 - 5 |
|||||||||||||||
Нагрев утюга: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
паровой |
+ |
+ |
+ |
|
+ |
|
|
|
+ |
+ |
+ |
|
+ |
|
|
|
электрический |
|
|
|
+ |
|
+ |
+ |
+ |
|
|
|
+ |
|
+ |
+ |
+ |
Увлажнение изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
паром от утюга |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
паром от стола |
|
|
|
+ |
|
+ |
+ |
+ |
|
|
|
+ |
|
+ |
+ |
+ |
Габаритные размеры |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
длина |
630 |
630 |
370 |
630 |
370 |
630 |
370 |
370 |
630 |
630 |
370 |
630 |
370 |
370 |
630 |
370 |
ширина |
860 |
860 |
1200 |
860 |
1200 |
860 |
1200 |
1200 |
860 |
860 |
1200 |
860 |
1200 |
1200 |
860 |
1200 |
Таблица 23 |
||||||
Техническая характеристика парогенераторов |
||||||
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Производитель-ность, кг/ч |
Время разогрева рабочих органов, мин. |
Установленная мощность, кВт |
Максимальное рабочее давление пара, МПа |
Количество подсоединяемых прессов |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод "Легмаш" |
ПГ-4 |
4 |
|
|
|
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод"Легмаш" |
ПГ-6 |
4,8 |
20 |
4,1 |
0,2-0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод "Легмаш" |
ПГ-8-0 |
9,6 |
15 |
8 |
0,3-0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод "Легмаш" |
ПГ-8-У |
2,4 |
|
|
0,2-0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод "Легмаш" |
ПГ-12 |
13,5 |
|
12 |
0,4-0,5 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод "Легмаш" |
ПГ-15-6 |
15 |
|
4 |
0,4-0,6 |
|
Продолжение табл. 23 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Парогенератор, обеспечивающий оборудование технологическим паром. Орловский завод"Легмаш" |
ПЭ-30 |
30 |
|
18,3 |
0,55 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Фирма "Паннония" (Венгрия) |
Сs-398/6 |
6 |
|
5 |
0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Фирма "Паннония" (Венгрия) |
Сs-398/12 |
12 |
30 |
9 |
0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Фирма "Паннония" (Венгрия) |
Сs-398/20 |
20 |
30 |
15,5 |
0,4 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Фирма "Паннония" (Венгрия) |
Сs-398/40 |
40 |
30 |
31 |
0,4 |
2-3 (до 8-10 гл. столов) |
Парогенератор, обеспечивающий оборудование технологическим паром. Фирма "Паннония" (Венгрия) |
Сs-398/8 |
8 |
|
6 |
0,4 |
|
Парогенератор электродный, обеспечивающий оборудование технологическим паром. Орловский завод"Легмаш" |
ПЭ-22 |
22 кг/ч |
|
18,3 |
0,5-0,55 |
|
Парогенератор, обеспечивающий оборудование технологическим паром. Нижегородский завод"Легмаш" |
УП-13М |
13,5 |
30 |
12 |
|
|
Парогенератор. Фирма "Варимекс" (Польша) |
LW-67 |
25 |
|
|
|
|
Парогенератор электрический с автоматическим наполнением водой. Фирма "Варимекс" (Польша) |
LW-69 |
5 |
|
4,2 |
0,2-0,4 |
|
Продолжение табл. 23 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Автоматический парогенератор,обеспечивающий оборудование технологическим паром. Фирма "Монти" (Италия) |
мод. 301 |
42 |
|
|
|
|
Парогенератор.Фирма "Viet" (ФРГ) |
HD-RQW 2433 |
4 |
|
3 |
0,3 |
|
Парогенератор,обеспечивающий оборудование технологическим паром. Фирма"Паннония" (Венгрия) |
EL-12 |
50-120 |
|
115 |
0,8 |
|
Электронный, автоматизированный парогенератор высокого давления. |
Sussman |
|
8 |
|
0,45 |
1-3 утюга |
Электропарогенератор на колесиках с предохранительным устройством в случае отсутствия воды, с водоумягчителем. Фирма "Макпи"(Италия) |
мод. 415.21; 415.11 |
2 4 |
|
1,6 |
1-3 кг/ кв.см. |
1 утюг |
Электропарогенератор на колесиках с предохранительным устройством в случае отсутствия воды, с водоумягчителем. Фирма" Макпи" (Италия) |
мод. 415.12;415.22 |
4,5 |
|
1,5+ 1,5 |
1-3 кг/ кв.см. |
2 утюга |
Электропарогенератор. Фирма "Монти" (Италия) |
мод. 417 |
35-45 |
|
27 или 33 |
5кг/кв.см |
|
Электропарогенератор Фирма "Монти" (Италия). |
мод. 418 |
12-20 |
|
9 или 15 |
5кг/кв.см |
|
Таблица 24 |
||||||
Характеристика вакуумных установок |
||||||
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Произво- дительность, куб.м/ч (куб. м/с) |
Тип привода |
Установленная мощность, кВт |
Разрежение, Н/куб.м |
Количество подсоединяемых прессов |
Вакуумная установка для обеспечения вакуумотсоса. Вичугский машиостроительный завод |
УВГ-1 |
600 (0,166) |
Электромеханический |
4 |
18,6 мм. рт.ст. |
|
Вакуумная установка, обеспечивающая оборудование для ВТО технологическим вакуумом. Чирчикский завод "Узбекхиммаш" |
УВГ-2 |
2000 (0,555) |
Электро-механи-ческий |
40 |
0,019 МПа |
|
Вакуумная установка,обеспечивающая оборудование для ВТО технологическим вакуумом Фирма"0према" (Югославия) |
V100 |
1700 (0,47) |
Электромехани- ческий |
30 |
0,021 МПа |
|
Вакуумная установка,обеспечивающая оборудование для ВТО технологическим вакуумом. Алитусский маш.завод НПО "Коммунмаш" |
ПК-44 |
540 |
|
|
1500 |
1 |
Вакуумная установка для обеспечения вакуум- отсоса. Фирма"Лемер"(Франция) |
ДТР 1340 |
100 |
|
|
5000 |
1 |
Вакуумная установка для обеспечения вакуум- отсоса. Фирма "Гоффман"(ФРГ) |
НV-15 |
460 |
|
|
20000 |
15 |
Таблица 25 |
||||
Характеристика компрессорных установок |
||||
|
Производи- |
Давление, МПа |
Потребляемая |
|
Тип компрессора |
тельность, |
|
|
мощность, |
|
куб.м/ч |
всасывания |
нагнетания |
кВт |
302В-10/8 |
600 |
атмосферное |
0,8 |
57 |
КСЭ-5М2 |
300 |
атмосферное |
0,8 |
34 |
КУ-3,8 |
180 |
атмосферное |
0,8 |
19 |
ВУ |
150 |
атмосферное |
0,78 |
6,5 |
2ВУ1-2,5/13М |
150 |
0,1 |
1,3 |
|
1,6МК-10/12,5М1 |
10,8 |
0,1 |
0,5-1,3 |
|
1,6МК-20/12,5М1 |
21,6 |
0,1 |
0,5-1,3 |
|
1,6МК-12/64М1 |
13,2 |
0,1 |
1,7-6,5 |
|
1,6МК-8/200М1 |
9,6 |
0,1 |
8,1-20,1 |
|
4,0 МК-70/15-400 |
69,6 |
1,6 |
40,1 |
|
4,ОМК-20/220М1 |
19,8 |
0,1 |
22,1 |
|
4,0 МК-30/5-400 М1 |
28,8 |
0,6 |
40,1 |
|
4,0 МК-80/50-400 М1 |
79,8 |
2,6-15,1 |
40,1 |
|
ВУ-0,6/13М1 |
36 |
атмосферное |
1,275 |
4,8 |
1 УВ-45/150 |
45 |
0,11 |
14,8 |
16 |
2ВУ 1-1,5/46 |
90 |
атмосферное |
4,51 |
17,4 |
2ВТ 1-1,8/26 М |
108 |
атмосферное |
2,55 |
19 |
2ВП-2/220 |
132 |
0,1 |
22,1 |
|
Таблица 26
Характеристика приспособлений
|
||||
Оборудование. Предприятие-изготовитель |
Марка (тип) |
Расход пара, кг/ч |
Назначение |
|
Щетка-отпариватель с |
|
|
|
|
отдельной стойкой. Фирма "Паннония" (Венгрия) |
Сз1397А |
1,5-3 |
Для быстрого удаления лас, заминов |
|
|
|
|
|
|
|
|
|
|
|
Щетка-отпариватель со стойкой, устанавливающейся на гладильном столе. Фирма"Паннония" (Венгрия) |
С81397В |
1,5-3 |
Для быстрого удаления лас, заминов |
|
|
|
|
|
|
Водоумягчитель катионовый |
ВК-1 |
|
Для смягчения воды, поступающей в парогенераторы с ТЭНами |
|
|
|
|
|
|
Пульверизатор |
П-3 |
|
Для увлажнения водой швейных изделий при ВТО |
|
Таблица 27 |
||||
Техническая характеристика отпарочного и декатировочного аппаратов |
||||
|
Время разогрева |
Пар |
||
Марка аппарата |
рабочих органов,мин |
Давление, Мпа |
Производи тельность, кг/ч. |
Темпе ратура, С |
|
|
|
|
|
Отпарочный аппарат ОАГ-2. Нижегородский завод "Легмаш" |
7-10 |
0,05 |
5 |
170 |
|
|
|
|
|
Декатировочный аппарат |
|
0,07 |
5 |
170 |
