1.2 Расчет сопротивлений тяговой подстанции
Сопротивления тяговых подстанций А и В принимают одинаковыми и вычисляют по формуле:
,
(1)
где
U ? напряжение на
выводах тяговой обмотки трансформатора,
кВ; Sc
? мощность короткого замыкания
на вводах в подстанцию, МВ·А; Sт
? номинальная мощность
трансформатора, МВ·А; nт
? число включенных трансформаторов; uк
? напряжение короткого замыкания
трансформатора, %;
з
? заводской допуск на величину
uк
.
Таблица 3 ? Параметры КЗ, измеряемые защитой выключателя Q… на …путном участке (рисунок …) |
||||||||||||
в режиме максимума (минимума) энергосистемы ЭНС |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Исходные данные ТПУ |
|
|
|
|
|
|
|
|
|
|||
?AB, км |
?AП, км |
?ПB, км |
uк, % (min или max) |
Zп, Ом |
Upac, В |
z11, Ом/км |
z22, Ом/км |
z-1,2, Ом/км |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расстояние от подстанции А до места КЗ ?к , км |
Сопротивления, токи и напряжения схемы замещения межподстанционной зоны при КЗ |
|||||||||||
|
ZA, Ом |
ZB, Ом |
ZAB, Ом |
IA, А |
IB, А |
IQA..., А |
IQПB..., А |
UA, В |
UB, В |
UПС, В |
ZQA..., Ом |
ZQПB..., Ом |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
19 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
22 |
|
|
|
|
|
|
|
|
|
|
|
|
24 |
|
|
|
|
|
|
|
|
|
|
|
|
26 |
|
|
|
|
|
|
|
|
|
|
|
|
28 |
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 4 ? Форма таблицы для результатов вычислений |
||||||||||||

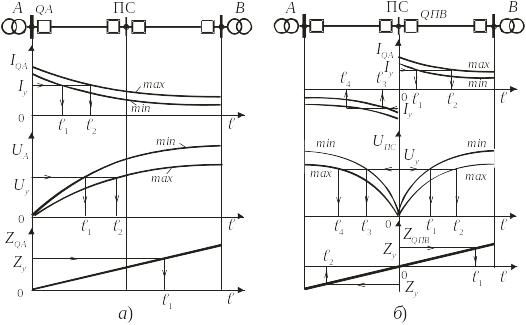

Рисунок 5 ? Графики токов, напряжений и сопротивлений, измеряемых защитами выключателей, при двухстороннем питании двухпутного участка:
а) для выключателя QA; б) для выключателя QПВ

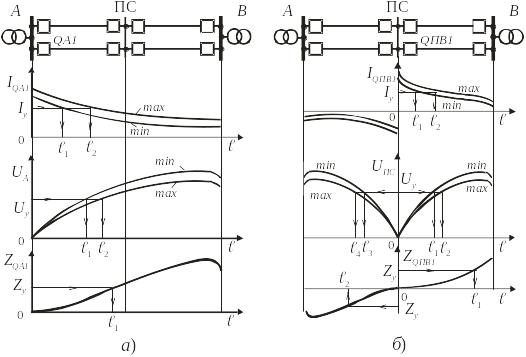

Рисунок 6 ? Графики токов, напряжений и сопротивлений, измеряемых защитами выключателей, при узловой схеме питании двухпутного участка:
а) для выключателя QA1; б) для выключателя QПВ1
Сопротивление
подстанций вычисляют для режима максимума
и режима минимума энергосистемы ЭНС. В
режиме максимума принимают: U=27,5
кВ;
з
= +0,05;
= 1. Если по заданию первичная обмотка
трансформатора имеет напряжение 220 кВ,
то принимают uк
=11,4 %, если эта обмотка имеет
напряжение 110 кВ, то uк
= 9,4 %. Мощность короткого замыкания Sc
в режиме максимума задана в таблице 1.
В режиме минимума энергосистемы принимают: U = 27,2 кВ; з = –0,05; nт = 1. Если по заданию первичная обмотка трансформатора имеет напряжение 220 кВ, то принимают uк = 13,4 %, если эта обмотка имеет напряжение 110 кВ, то uк = 11,4 %.
Мощность короткого замыкания в режиме минимума вычисляют по формуле:
,
(2)
где Xc ? сопротивление энергосистемы (таблица 1), Ом, при базовом напряжении Uб , кВ, которое принимается по заданию равным 27,5 кВ.
Пример 1 Вычислить сопротивление подстанции с тяговыми трансформаторами ТДТНЭ-40000/110 в минимальном и максимальном режимах. В минимальном режиме сопротивление Xc энергосистемы, приведенное к базовому напряжению 27,5 кВ, равно 1,25 Ом. В максимальном режиме мощность короткого замыкания на вводах в подстанцию равна Sc =2000 МВ·А.
Для минимального режима по формуле (2) находим:
МВ
А.
Используя формулу (1), находим для минимального режима при U = =27,2 кВ; uк =11,4 %:
Ом.
Сопротивление этой же подстанции в максимальном режиме при Sc = =2000 МВ·А, U=27,5 кВ, uк =9,4 % равно:
Ом.
