1. Земляное полотно и его поперечные профили

Земляное полотно представляет собою долговременное (расчетный срок службы 500 лет) сооружение из грунтов (песок, глина, скальные, торф, заторфованные, сапропели), на которых размещается верхнее строение пути и которые воспринимают статические нагрузки от верхнего строения пути и динамические нагрузки от подвижного состава. Земляное полотно предназначено также для выравнивания земной поверхности в пределах железнодорожной трассы и придания пути необходимого плана и профиля. Трассой железнодорожной линии называют ось железнодорожного пути на уровне бровок основания площадки земляного полотна; проекция трассы на горизонтальную плоскость называется планом линии, а проекция трассы на вертикальную плоскость трассы — продольным профилем. Поперечным профилем (разрезом) земляного полотна называется поперечный разрез его вертикальной плоскостью, перпендикулярной оси земляного полотна. Этот профиль определяет ширину земляного полотна наверху, крутизну откосов, расположение водотводных устройств и др. Земляное полотно может располагаться в выемке или на насыпи

Применяются следующие типы конструкций земляного полотна: насыпи (рис. 9.3, а), выемки (рис. 9.3, б), нулевые места (рис. 9.3, в), полунасыпи (рис. 9.3, г), полувыемки (рис. 9.3, д), полунасыпи — полувыемки (рис. 9.3, е). В поперечном профиле земляного полотна различают основную площадку 1, собственно земляное полотно 2 и основание 3. На основную площадку земляного полотна укладывается верхнее строение пути; ее очертание должно исключать застой воды и обеспечивать возможность укладки верхнего строения пути без повреждения земляного полотна.

2. Основные причины деформации

При тщательном соблюдении правил сооружения и эксплуатации стабильность земляного полотна, как правило, обеспечивается. При несоблюдении же этих правил, а также при нарушении устойчивости земной поверхности или стихийных явлениях происходят изменения формы, или так называемые деформации земляного полотна. Различают деформации и повреждения основной площадки земляного полотна, повреждения откосов, повреждения и разрушения тела и основания земляного полотна, в том числе при слабом основании или неблагоприятном воздействии природных факторов.

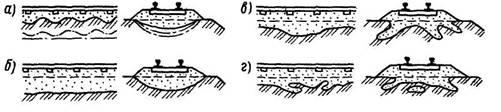

Деформации и повреждения основной площадки земляного полотна бывают в виде углублений на основной площадке и пучин. Углубления на основной площадке образуются из-за вдавливания балластного слоя в земляное полотно. При недостаточной толщине балластного слоя или несущей способности грунта основной площадки образуются углубления под шпалами, называемые балластными корытами (а). Если не принять своевременных мер, то балластные корыта увеличиваются, образуя балластные ложа (б), мешки (в) и гнезда (г).

Пучинами называются поднятия грунта вследствие замерзания задерживающейся в нем или поступающей из нижних более теплых слоев воды. Пучины, возникающие в углублениях основной площадки земляного полотна или загрязненном балласте, называются поверхностными (верховыми), а образующиеся под основной площадкой — коренными (грунтовыми).

Повреждение откосов бывает в виде смывов грунта атмосферными водами, сплывов, т. е. местных смещений части грунта откоса при сохранении общей его устойчивости, оползаний, при которых происходит отслоение откосной части с захватом основной площадки.

3. Классификация жд пути Современная система ведения путевого хозяйства основана на классификации путей в зависимости от грузонапряженности и скоростей движения поездов — главных эксплуатационных факторов, определяющих работу пути. Железнодорожные пути классифицируются следующим образом (табл. 1.1). По грузонапряженности пути разделяются на 5 групп, а по допускаемым скоростям — на 7 категорий, обозначенных соответственно буквами и цифрами. Классы путей, представляющие собой сочетание групп и категорий, обозначены цифрами, например путь 1Б2 относится к 1 классу, группе Б, категории 2.

4. Назначения рельсов и требования, предъявляемые к ним

Назначением рельсов является направление колес подвижного состава, непосредственное восприятие, упругая переработка нагрузки от колес и ее передача на подрельсовое основание. На участке с электрической тягой и автоблокировкой рельсы, кроме всего, должны быть проводниками электрического тока.
