Введення у ситуацію

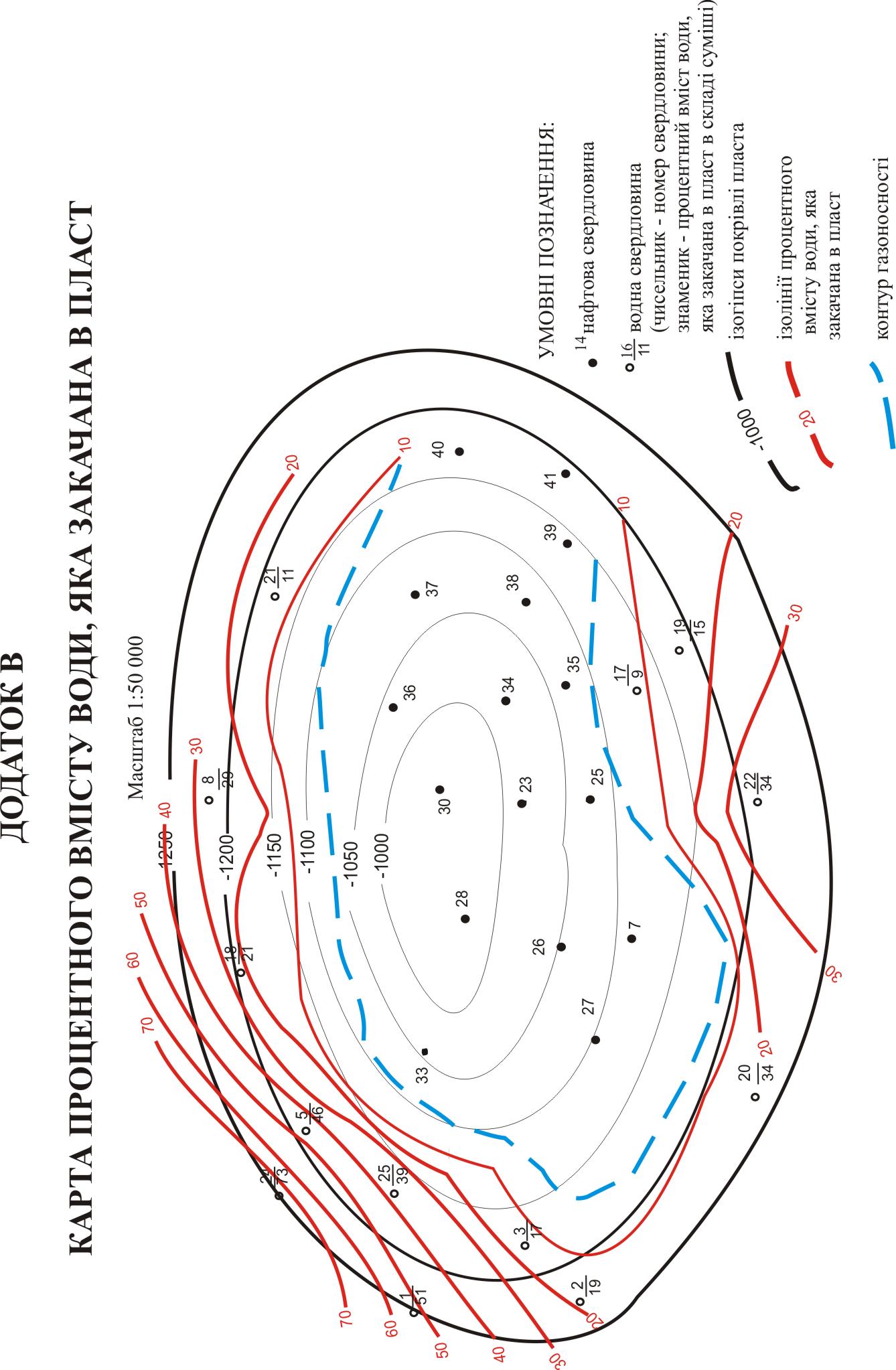

По ряду нафтових родовищ, що знаходяться у розробці, для підтримки пластового тиску в продуктивному пласті проводять закачку води (законтурне заводнення). Дані заводнення нанесені на карту розробки (додаток В). З метою аналізу ходу заводнення потрібно визначити положення поточного ВНК, розрахувати процентний вміст у пластовій воді-суміші частки пластової води і води, що закачується у пласт, по свердловинах, виявити зони просування по пласту води, що закачується.

ВАРІАНТИ РІШЕННЯ КОНКРЕТНИХ СИТУАЦІЙ

(Завдання на самостійну роботу)

Кожний студент повинен провести аналіз конкретної ситуації згідно виданого варіанту (додаток варіанту) і дати по ньому характеристику ходу заводнення. На карті розробки провести положення поточного ВНК, ізоліній процентного вмісту води, що закачується у пласт, виявити зони просування води, що закачується у пласт.

ПОРЯДОК ПРОВЕДЕННЯ РОБОТИ

Для рішення поставленої задачі необхідно проводити аналіз конкретної ситуації в наступній послідовності:

1. Згідно умови одержаного варіанту завдання на карті розробки нафтового покладу визначити і провести положення поточного ВНК.

2. Розрахувати процентний вміст пластової води і води, що закачується у пласт в складі водної суміші в кожній свердловині.

3. На карті розробки продуктивного пласта провести ізолінії процентного вмісту води, що закачується у пласт у складі водної суміші.

4. На карті розробки виявити зони просування води, що закачується у пласт.

5. На основі аналізу карти розробки продуктивного нафтового пласта дати заключення і рекомендації щодо подальшої його розробки з використанням методу його заводнення.

Оформлення звіту

Звіт про виконану роботу складається: з карти розробки продуктивного пласта, яка виконується на стандартному листі 210297. На карті нанесені зони просування води, що закачується у пласт.

Під час оформлення креслень необхідно додержуватись діючого галузевого стандарту “Умовні позначення для картографічних матеріалів, які складаються при дослідженні нафтових і газових родовищ”. До карти додається пояснювальна записка.

Контрольні запитання

1. Які процеси відбуваються під час закачки води у продуктивні нафтові пласти з метою підтримки пластових тисків?

2. Назвати основні принципи застосування методу гідрохімічного контролю за заводненням пласта?

3. Основні умови застосування гідрохімічного методу контролю за заводненням.

4. Що таке хімічна сумісність вод?

5. Як визначити пропорції двох вод, що змішуються?

6. Що таке поточний і початковий контур нафтогазоносності?

7. Як визначити положення початкового ВНК?

8. Як визначити положення поточного ВНК?

9. Як визначити на карті розробки зони просування води, що закачується в пласт?

10. За якими компонентами хімічного складу води рекомендується проводити гідрохімічний контроль за заводненням?

ЛІТЕРАТУРА

1. Колодій В.В., Колодій І.В., Маєвський Б.Й. Нафтогазова гідрогеологія. Підручник для ВНЗ. – Івано-Франківськ: Факел, 2009.–184 с.

2. Ляху М.В. Нафтогазова гідрогеологія: Конспект лекцій. 2-ге видання зі змінами і доповненнями – івано-Франківськ: ІФНТУНГ, 2010. – 103 с.

3. Карцев А.А., Вагин С.Б., Шурин В.П. Нефтегазовая гидрогеология. М., Недра, 1992. Глава “Нефтегазопромысловая гидро-геология”.

4. Карцев А.А. Гидрогеология нефтяных и газовых месторождений. М., Недра, 1972. Раздел “Нефтегазопромысловая гидрогеология”.

ДОДАТКИ

ДОДАТОК М

НАЙВАЖЛИВІШІ ОДИНИЦІ МІЖНАРОДНОЇ

СИСТЕМИ (SІ)

Найменування розміру	Одиниця
	Найменування	Позначення
		українське	міжнародне
I. Основні одиниці
Довжина	метр	м	m
Маса	кілограм	кг	kg
Час	секунда	с	s
Сила електричного струму	ампер	А	А
Термодинамічна температура	кельвін	К	К
Кількість речовини	моль	моль	mol
Сила світла	кандела	кд	cd
II. Додаткові одиниці
Плоский кут	радіан	рад	rad
Тілесний кут	стерадіан	ср	sr
III. Похідні одиниці
Напір	метр	м	m
Площа	метр квадратний	м2	m2
Об'єм, місткість	метр кубічний	м3	m3
Швидкість	метр за секунду	м/с	m/s
Прискорення	метр за секунду в квадраті	м/с2	m/s2
Вантажопідйомність	кілограм	кг	kg
Частота коливань	герц	Гц	Hz
Частота обертання*, частота ударів	секунда в мінус першій степені	с-1	s-1
Щільність	кілограм на метр кубічний	кг/м3	kg/m3
Лінійна щільність	кілограм на метр	кг/м	kg/m
Питомий об'єм	метр кубічний на кілограм	м3/кг	m3/kg
Сила (сила ваги) рухома сила вага	ньютон	н	N
