Варианты заданий для чертежа 7
Таблица 13 Варианты заданий для выполнения чертежа узла фермы
Варианты задания |
Узел |
Стержни |
||
Обозначение |
Сечение, мм |
Длина, мм |
||
1; 5; 13; 15 |
1 |
Н1 |
][20а |
4060 |
Р1 |
|
1970 |
||
Прокладка к Р1 |
- 60х80 |
120 |
||
Прокладка к Н1 |
- 70х80 |
230 |
||
2; 7; 10; 17 |
2 |
В1 |
|
1830 |
Прокладка к В1 |
- 60х8 |
150 |
||
3; 8; 14; 19 |
3 |
В1 |
|
1837 |
В2 |
|
2261 |
||
Р1 |
|
1970 |
||
Р2 |
|
2310 |
||
Прокладка к Р2 |
- 60х8 |
85 |
||
4; 10; 16; 24 |
4 |
В2 |
|
2261 |
В3 |
|
2512 |
||
С1 |
|
1590 |
||
Прокладка к С1 |
- 60х8 |
65 |
||
6; 11; 18; 22 |
5 |
Н1 |
][20а |
4060 |
Н2 |
][20а |
5000 |
||
Р2 |
|
2310 |
||
Р3 |
|
2800 |
||
Прокладка к С3 |
- 60х8 |
85 |
||
9; 12; 21; 23 |
6 |
В3 |
|
2512 |
В4 |
|
2512 |
||
С2 |
> < 75х6 |
2070 |
||
Прокладка к С2 |
- 60х8 |
85 |
Лист 9 Фасад и план одноэтажного дома
Содержание листа. На изображениях даны фасад и рисунок одноэтажного домика. На месте плана задания дано лишь его очертание. Руководствуясь этими изображениями, завершите проектирование плана, учитывая данные в варианте.
На плане покажите элементы здания (дверные и оконные проемы, лестничную клетку для подъема на мансарду), отопительное устройство и некоторое санитарно-техническое и бытовое оборудование.
Помещения покажите с соблюдением пропорций между их площадями. Количество окон, дверей, их расположение выполните по своему усмотрению.
Пример выполнения задания показан на рис. 15. Формат А3. Масштаб выберите согласно размерам и формату. Нанесите размеры.

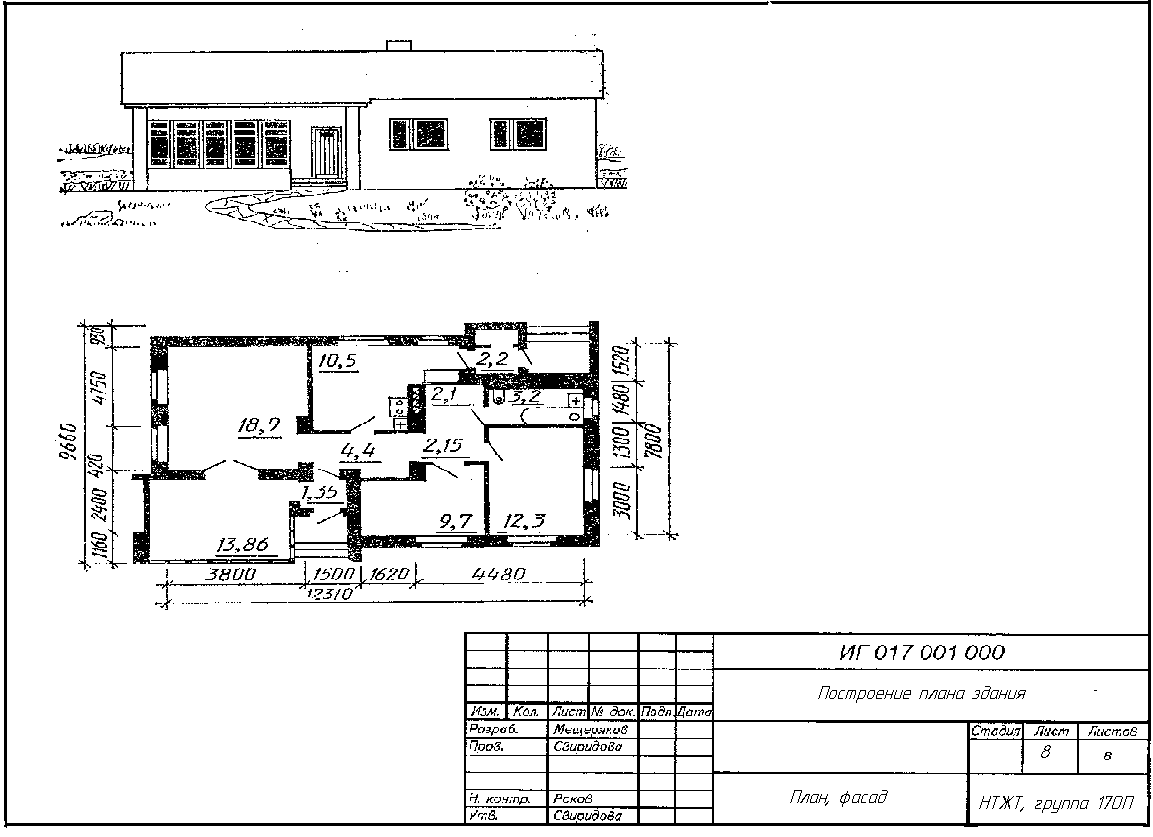

Рис. 15 Пример выполнения листа 8

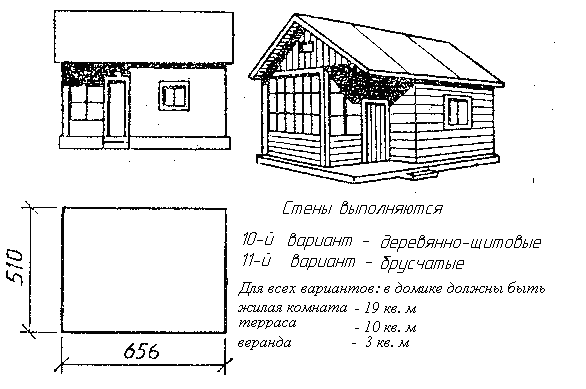

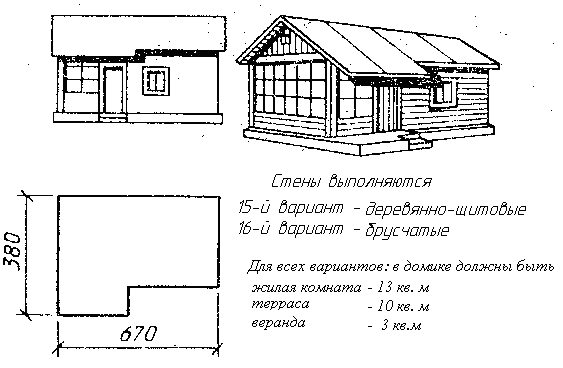

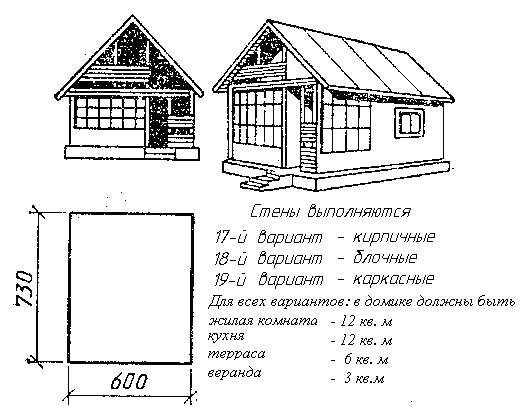

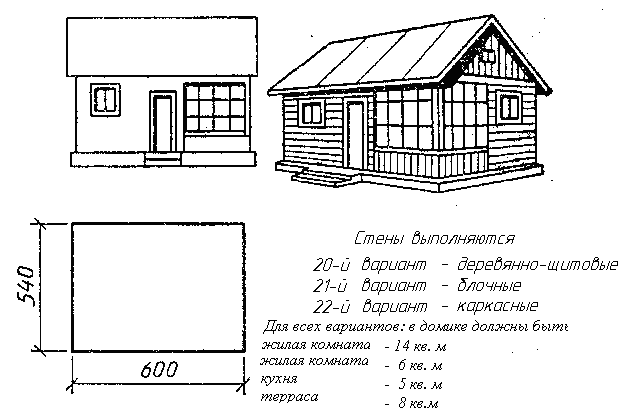

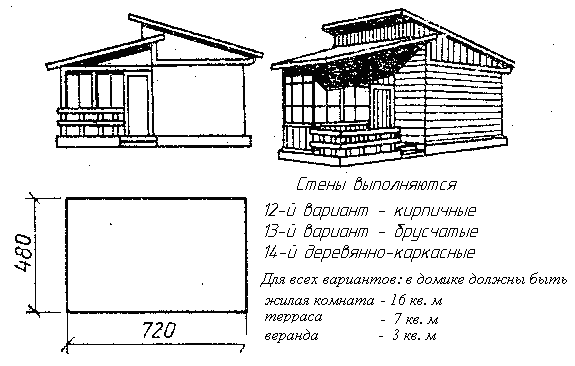

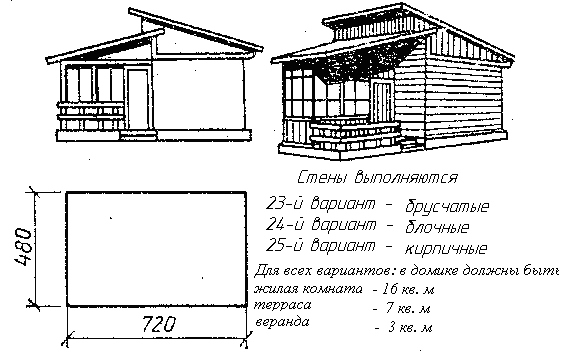

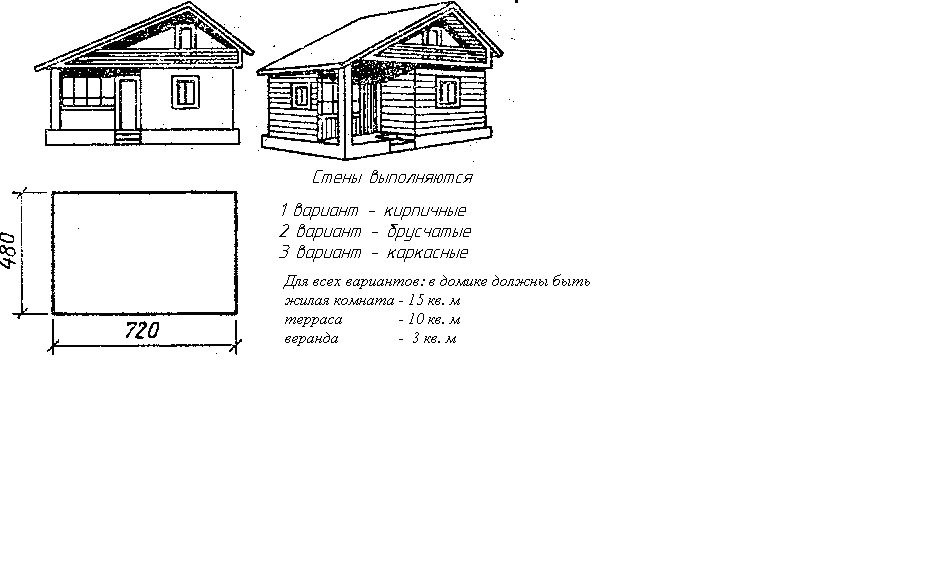

Варианты заданий для листа 8
Вариант 1, 2, 3
Вариант 4, 5, 6
Вариант 7, 8, 9
Вариант 10, 11
Вариант 12, 13, 14
Вариант 15, 16
Вариант 17, 18, 19
Варианты 20, 21, 22
Вариант 23, 24, 25
Рекомендуемая литература
