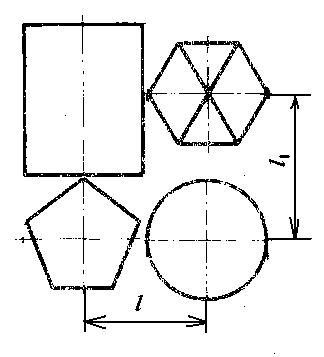

Варианты 24, 25
№ варианта |
Размеры, мм |
|||||||||
d |
d1 |
d2 |
d3 |
h |
h1 |
h2 |
h3 |
l |
l1 |
|
24 |
50 |
50 |
46 |
46 |
70 |
60 |
60 |
70 |
48 |
50 |
25 |
50 |
50 |
46 |
50 |
60 |
70 |
70 |
70 |
48 |
55 |
Лист 4 Комплексный чертеж
Содержание листа. Комплексный чертеж детали, выполненный по изометрической проекции детали. По комплексному чертежу выполняется косоугольная фронтальная диметрическая проекция. Чертеж выполняется на формате А3.
Ц е л ь з а д н и я. Научиться выполнять чертежи по наглядным изображениям. Изучить ГОСТ 2.305-2008. Знать порядок выполнения аксонометрических проекций и уметь их выполнять. Изучить ГОСТ 2.317-2011.
Порядок выполнения листа. Образец выполнения задания представлен на рис. 8. По наглядному изображению детали построить три вида, нанести размеры. По трем видам выполнить косоугольную фронтальную диметрическую проекцию. Масштаб выбрать в зависимости от размеров детали и заданного формата.

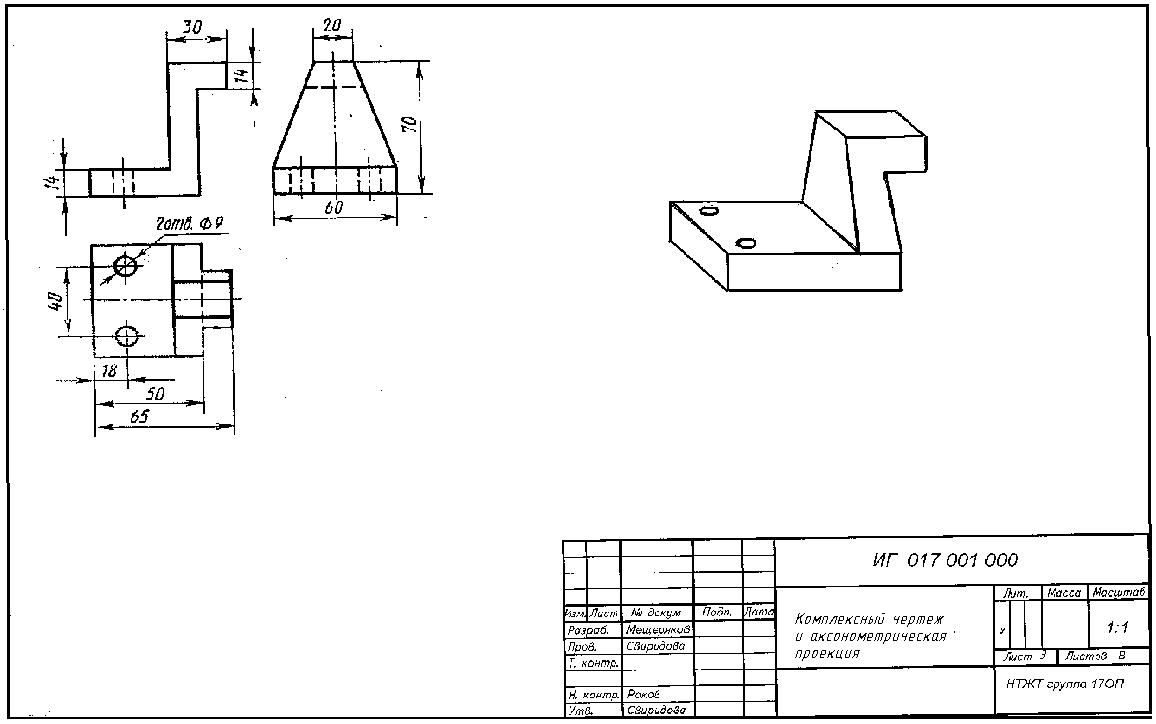

Рис. 8 Пример выполнения задания листа 3

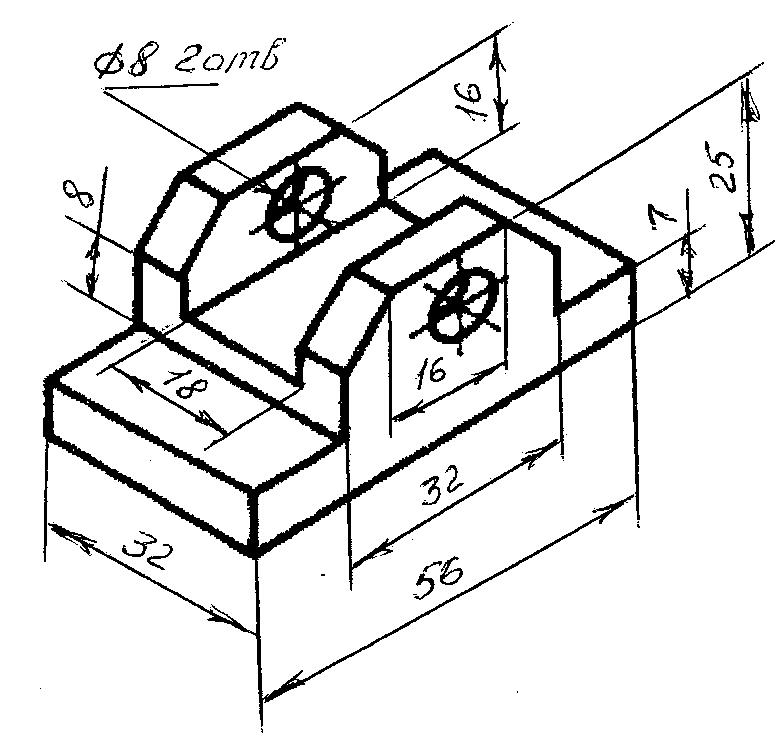

Варианты заданий листа 3

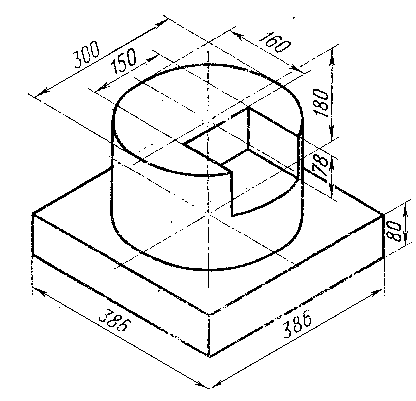

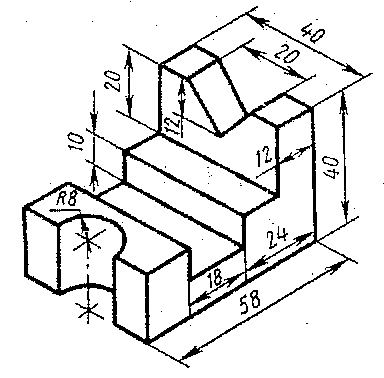

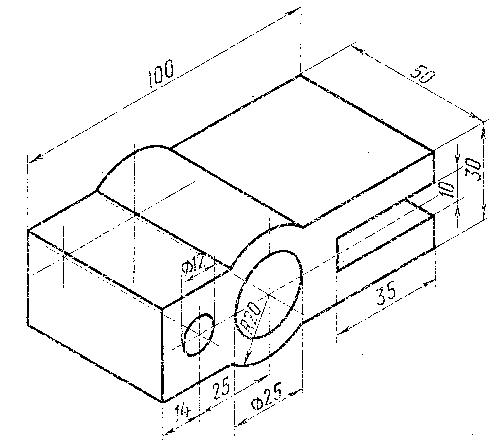

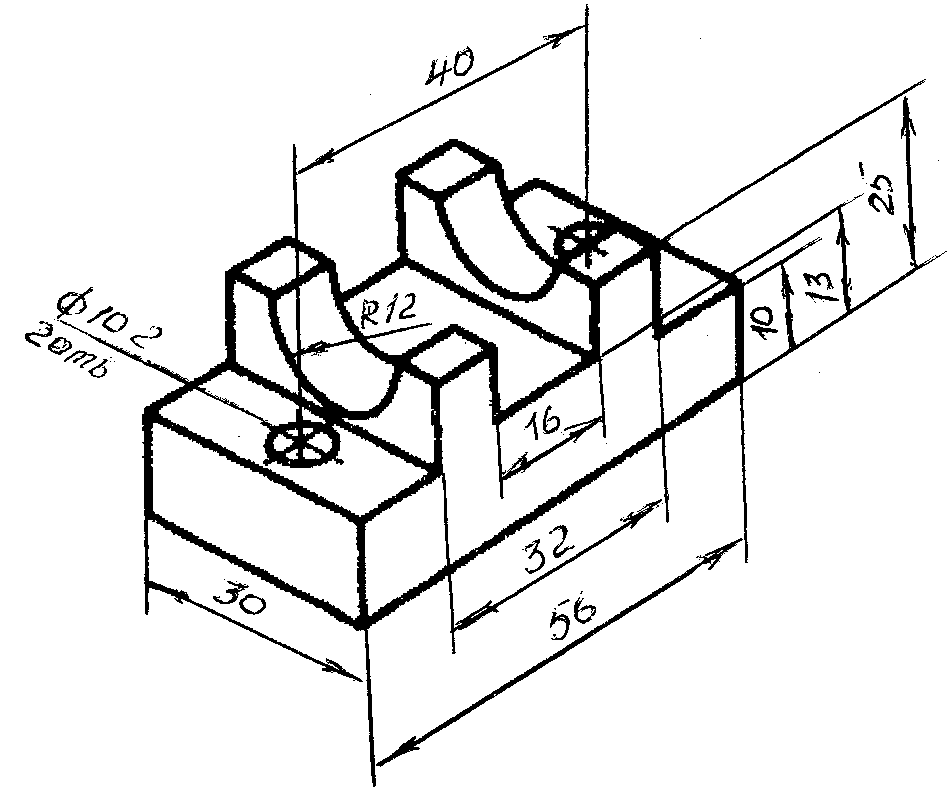

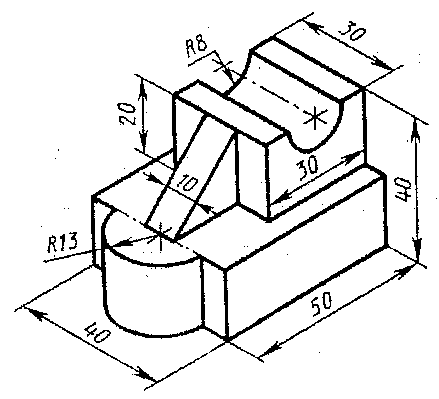

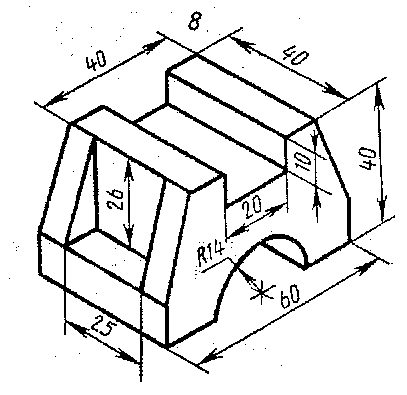

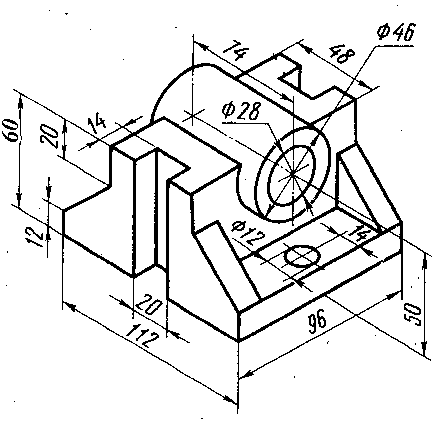

Вариант 1 Вариант 2
Вариант №1 Вариант №2

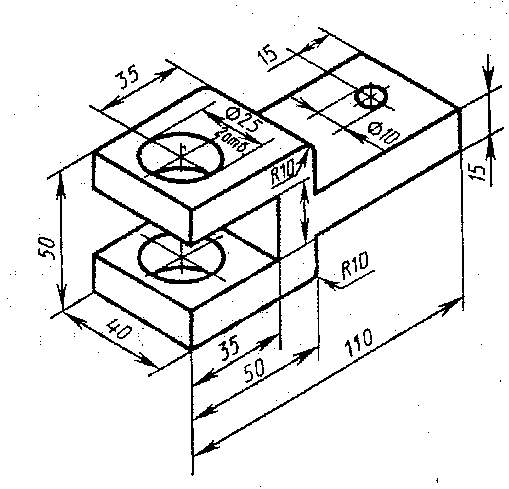

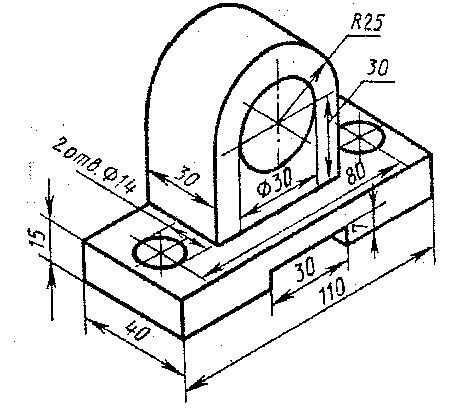

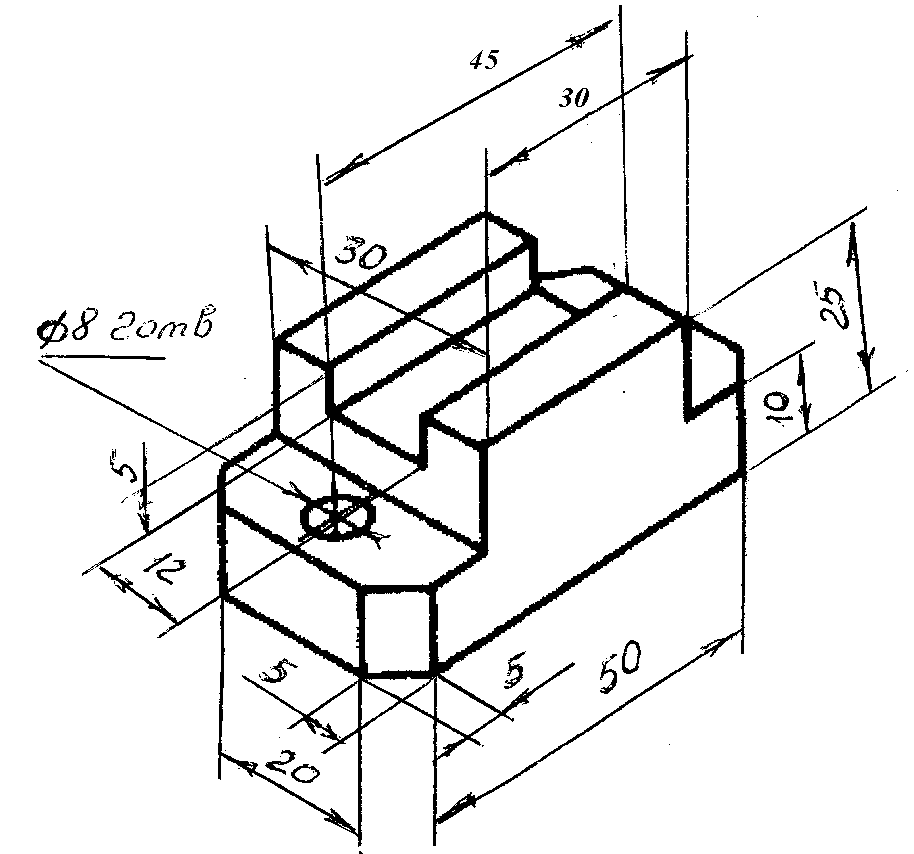

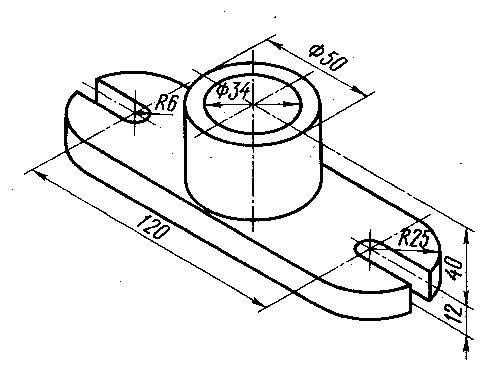

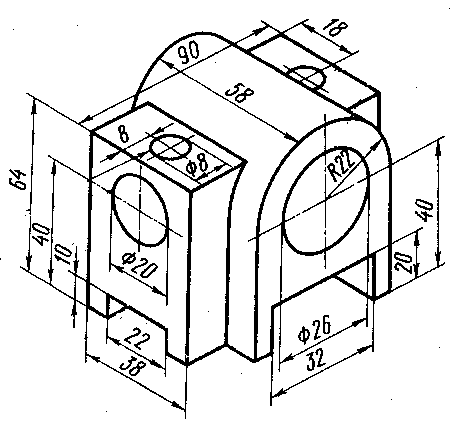

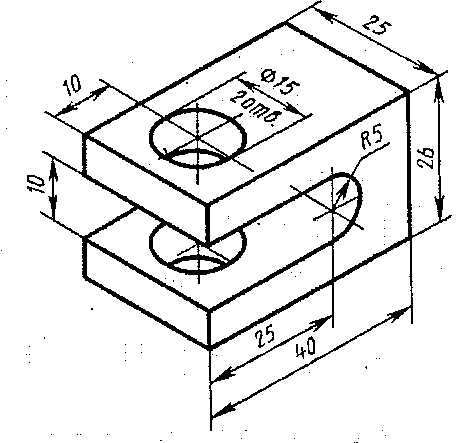

Вариант 3 Вариант 4

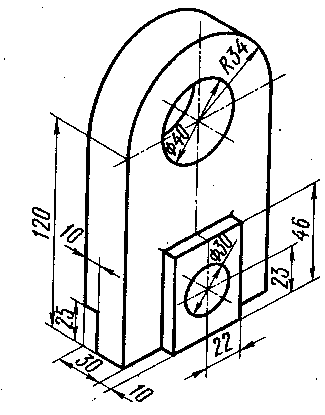

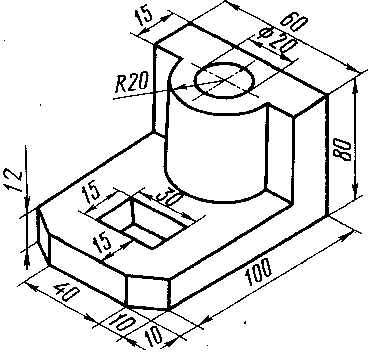

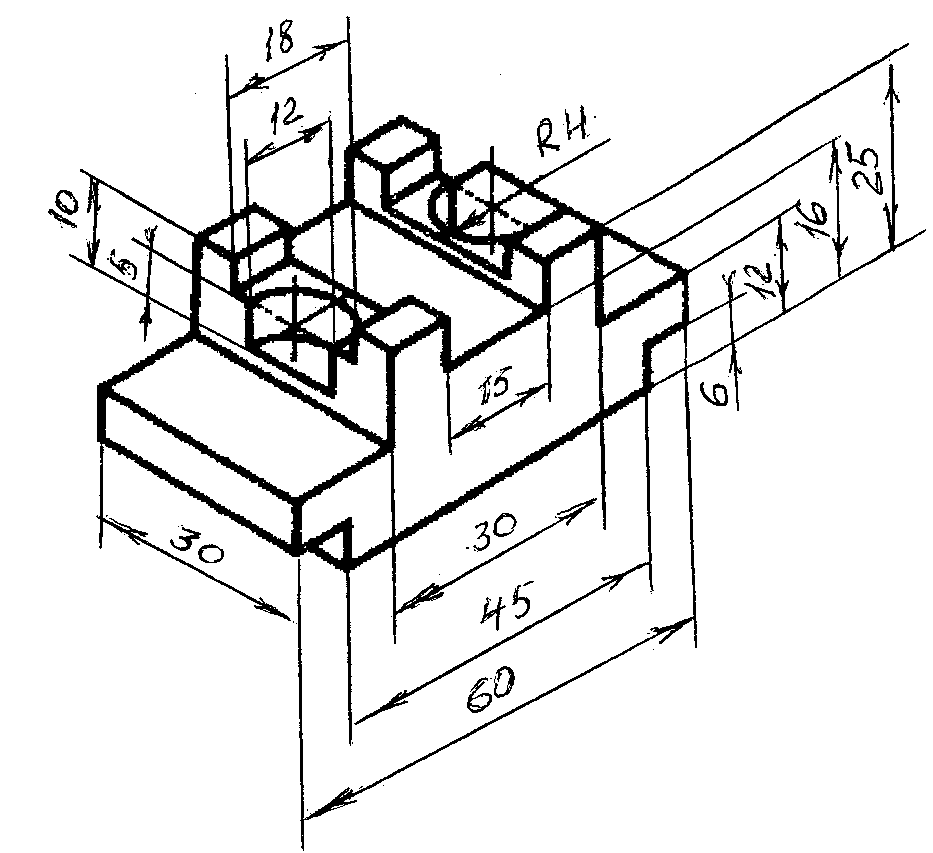

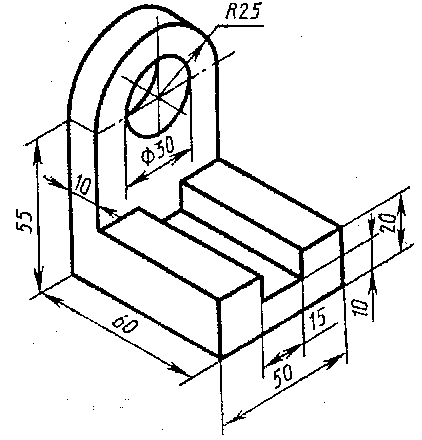

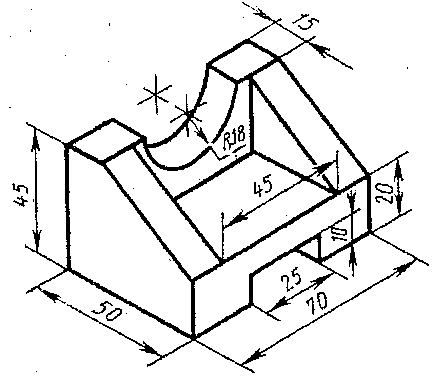

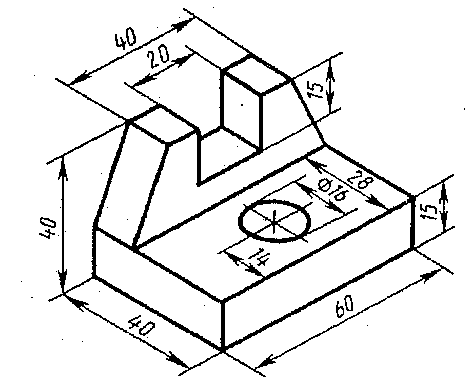

Вариант 5 Вариант 6

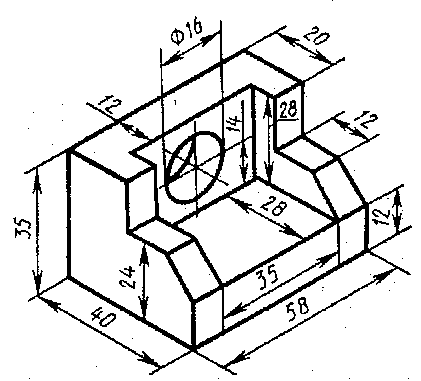

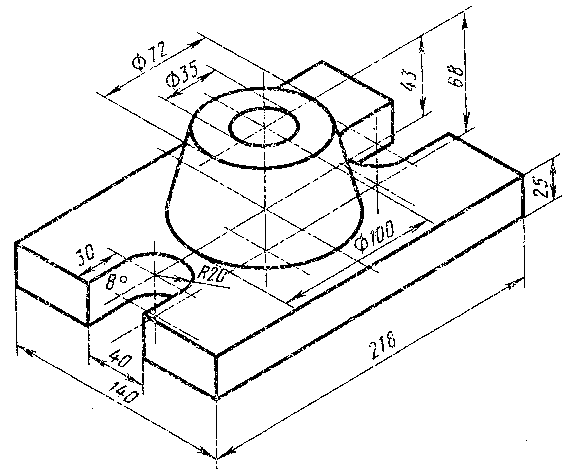

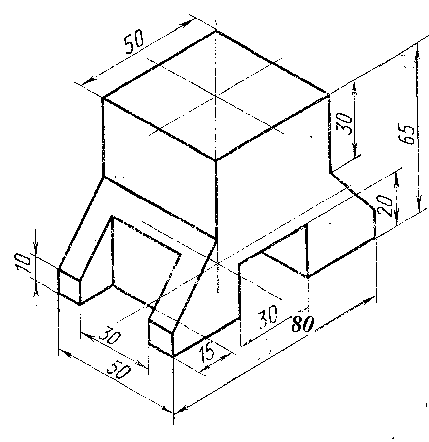

Вариант 7 Вариант 8
Вариант 9 Вариант 10
Вариант 11 Вариант 12
Вариант 13 Вариант 14
Вариант 15 Вариант 16
Вариант 17 Вариант 18
Вариант 19 Вариант20
Вариант 21 Вариант 22
Вариант 23 Вариант 24
