Теплове обладнання котельної
Для теплопостачання двох будинків в м.Нова Каховка по вул. Героїв Сталінграду пропонується застосувати транспортабельну модульну котельну установку ТМКУ-480 виробництва СП "Укрінтерм" м. Біла Церква.
Першим аргументом для вибору модульної котельні є низькі капіталовкладення. Окремі модулі можна перевезти і встановити практично в будь-якому місці. Не менш важливим фактором є не тільки низька ціна самих котлів, але й мінімальні витрати на решту обладнання котельні. Але при виборі до основних переваг все ж таки відноситься простота досконалої модуляції процесу горіння, регулювання тепловиробництва і нагрівання води.
Завдяки продуманому регулюванню з використанням програмної настройки оптимальних робочих параметрів кожного котла збільшується економічність експлуатації котельні.
Модульні котельні – це точно розрахована відповідь на потребу оптимізувати рішення діючих проблем середніх і малих споживачів тепла і гарячої води. Їх основними перевагами є :
велика вигідність з точки зору капіталовкладення;
надстандартна економічність експлуатації;
повністю автоматизований режим роботи;
бережливість по відношенню до екології.
Завдяки можливості універсального об’єднання декількох котлів з’явилось рішення як отримати гарячу воду і тепло за допомогою з’єднаних модульну (каскадну) схему котлів. Зібрана котельня стає оптимальним джерелом тепла і гарячої води, і тим самим актуальним компромісом між індивідуальним та центральним теплопостачанням житлових, адміністративних і виробничих об’єктів. На користь модульних котелень говорить і швидкість встановлення раніше підготованих модулів, простота догляду і термін дії. А також загальний вигляд без громіздких зовнішніх розподільних сіток, які виглядають неестетично. До великих переваг модульних котелень відноситься і те, що вони не займають багато місця.
М
одульні
котельні установки ТМКУ застосовуються
для теплопостачання та гарячого
водопостачання виробничих, житлових
та громадських будівель і споруд.
Виготовляються в контейнерах з габаритними розмірами, що дозволяють перевозити їх автомобільним транспортом, на базі нагрівальних модулів МН80еко,МН100еко і МН120еко. Установка може мати від двох до п'яти модулів нагріву, модуль-регулятор температури, модуль приготування гарячої води для споживання, комплекс пристроїв управління і сигналізації для забезпечення роботи в автоматичному режимі.
М
одульні
котельні установки ТМКУ працюють на
природному газі згідно ДСТУ 5542; після
встановлення на місці експлуатації і
підключення до водяних, газової та
електричної мереж установка повністю
готова до опалення і гарячого
водопостачання.

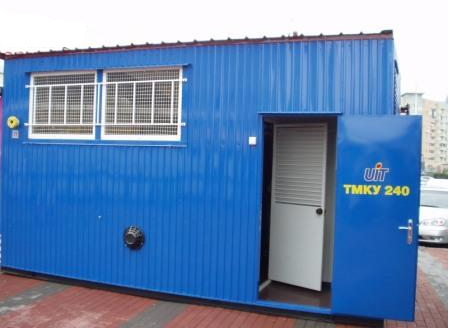

Малюнок 3.1. Зовнішній вигляд модульної котельної установки ТМКУ

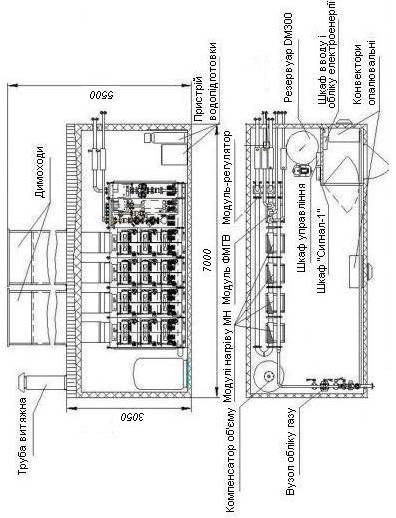

Т
ехнічні
характеристики модульних
котельних установок наведені в табл.3.1,
а розташування внутрішнього обладнання
котельної – на мал..3.2
Таблиця 3.1
Технічні характеристики модульних котельних установок ТМКУ
Назва параметру |
Од. виміру |
Значення параметру для ТМКУ |
||||
160 |
240 |
360 |
480 |
600 |
||
Номінальна теплова потужність |
кВт |
174 |
260 |
390 |
520 |
650 |
Номінальна теплопродуктивність |
кВт |
160 |
240 |
360 |
480 |
600 |
Номінальний тиск газу |
Па |
1960 |
||||
Номінальні витрати газу при t=20 ºС, атм.тиск 760 мм.рт.ст., Qн.роб.=8000 ккал/м3 |
м3/год |
20 |
29,2 |
43,2 |
57,2 |
71,2 |
Коефіцієнт корисної дії |
% |
92 |
||||
Робочий тиск теплоносія |
МПа |
0,6 |
||||
Максимальна температура теплоносія |
оC |
95 |
||||
Максимальна температура води в контурі ГВП |
оC |
55 |
||||
Температура продуктів згоряння на виході з модулів нагріву, не менше |
оC |
110 |
||||
Характеристика електроживлення |
В/Гц |
220/50 |
||||
Максимальна електрична потужність |
кВт |
5 |
5,5 |
6 |
6,5 |
|
Габаритні розміри, не більше: |
||||||
висота |
мм |
3100 |
||||
ширина |
мм |
2650 |
||||
довжина |
мм |
5000 |
6000 |
6500 7000 |
7000 |
|
Маса, не більше |
кг |
4200 |
4300 |
4500 |
4800 |
4700 |
