2.2. Максимальний тепловий потік на гаряче водопостачання

Максимальний тепловий потік на гаряче водопостачання житлових будинків визначається за формулою:

Q_{гв max} =2,4 ^. Q_{гв сер}, МВт, (2.3)

Де 2,4 – середнє значення коефіцієнта погодинної нерівномірності використання гарячої води мешканцями мікрорайону.

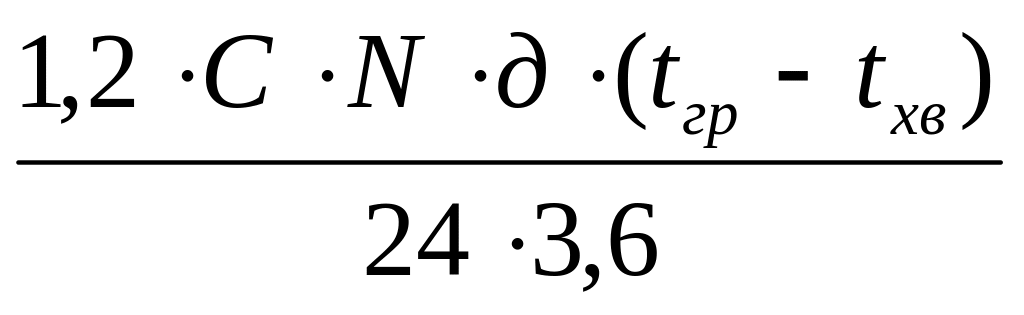

Спочатку зробимо розрахунок на середній тепловий потік на гаряче водопостачання взимку; він визначається за формулою

Q_{гв сер} = ^. 10^-6, МВт, (2.4)

де 1,2 – коефіцієнт, що враховує втрати теплоти у нетеплоізольованих внутрішніх трубопроводах системи гарячого водопостачання;

– питома теплоємність води;

N – кількість мешканців будинку;

д – норма витрати гарячої води у житлових будинках на одного чоловіка за добу, приймається 105 л/(чол.-діб);

t_гр – розрахункова температура гарячої води, приймається +55 ^оС;

– розрахункова температура холодної (водопровідної) води, приймається взимку +5 ^оС, а влітку +15 ^оС.

За формулою 2.4 визначаємо середній тепловий потік на гаряче водопостачання взимку для кожного з житлових будинків:

= 0,0311 Гкал/год = 0,0362 МВт

= 0,0269 Гкал/год = 0,0313 МВт

Таким чином максимальний тепловий потік на гаряче водопостачання житлових будинків взимку становитиме (за формулою 2.3) :

Q_{1 гв.max} = 2,4 ^. 0,0362 = 0,0869 МВт;

Q_{2 гв.max} = 2,4 ^. 0,0313 = 0,0751 МВт;

Результати розрахунків зведемо в підсумкову таблицю 2.2.

Таблиця 2.2

Максимальні теплові потоки для кожного споживача теплоти

№ будинку	Максимальні теплові потоки, МВт;
	На опалення Qоmax	На ГВП Q гв.max	Сумарний Q max
1	0,180	0,0869	0,2669
2	0,169	0,0751	0,2441
Разом	0,349	0,162	0,511

1. 2 .3. Річні витрати теплоти на всі види теплоспоживання

Для визначення ряду техніко-економічних показників роботи котельні потрібно знати річну кількість теплової енергії для забезпечення теплопостачання споживачів.

Річні витрати теплоти складаються із витрат на опалення Q_о^річ та гаряче водопостачання житлових будинків Q_гв^річ. Отже, кількість витраченої теплоти на всі види тепловикористання визначається:

Q = Q_о^річ + Q_гв^річ, ГДж/рік (2.5)

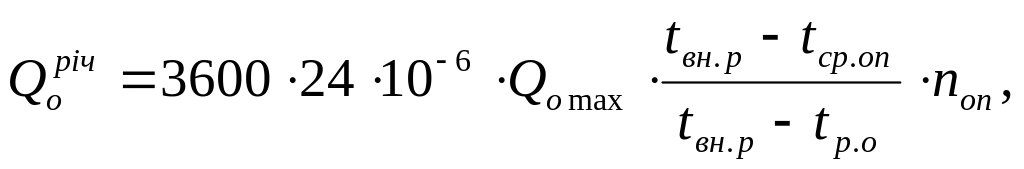

Річні витрати теплоти на опалення визначимо за формулою:

ГДж/рік (2.6)

де Q_оmax – максимальний тепловий потік на опалення житлових будинків, МВт;

t_ср.оп – середня температура зовнішнього повітря за опалювальний період, t_ср.оп = -0,9^оС;

п_оп – тривалість опалювального періоду, п_оп = 180 діб;

t_р.о – розрахункова температура на опалення, t_р.о = -21^оС.

Q_o1 ^річ = 3600 ^. 24 ^. 10^{-3 .} 0,180 ^{. .} 180 = 1 356 ГДж/рік;

Q_o2 ^річ = 3600 ^. 24 ^. 10^{-3 .} 0,169 ^{. .} 180 = 1 274 ГДж/рік;

Річні витрати теплоти на гаряче водопостачання

= 3600 ^. 24 ^. 10^-3 [ ^. n_on + ^. (350 – n_on)], ГДж/рік (2.7)

де , – середні теплові потоки відповідно в опалювальний і літній періоди, МВт; = 0,8 ^.

350– планова тривалість подачі гарячої води споживачам протягом року (15 діб на рік відводиться на проведення профілактичного ремонту водопідігрівачів системи централізованого гарячого водопостачання), доби.

Q = 3600 ^. 24 ^. 10^{-3 .} [0,0869 ^. 180 + 0,0700 ^. (350-180)] = 2 380 ГДж/рік

Q = 3600 ^. 24 ^. 10^{-3 .} [0,0751 ^. 180 + 0,0601 ^. (350-180)] = 2 051 ГДж/рік

В сумарному обчислені річні витрати теплоти складають:

• на опалення:

Q_о^річ = 1 356 + 1 274 = 2 630 ГДж/рік

– на гаряче водопостачання:

= 2 380 + 2 051 = 4 431 ГДж/рік

Загальна річна кількість витраченої теплоти на всі види тепловикористання:

= 2 630 + 4 431 = 7 061 ГДж/рік

Результати розрахунків зведемо в підсумкову таблицю 2.3.

Таблиця 2.3

Річні витрати теплоти для кожного споживача теплоти

№ будинку	Річні витрати теплоти, ГДж/рік
	На опалення Qоріч	На ГВП	Сумарні Q річ
1	1 356	2 380	3 736
2	1 274	2 051	3 325
Разом	2 630	4 431	7 061
