Задание
на разработку курсового проекта обучающегося2 курса
Хабалову Евгению Михайловичу.
1. Тема курсовой работы:Тема14.В1. Электроснабжение и электрооборудование участка механосборочного цеха.
2.Срок сдачи работы студентом КР «25» июня 2013 г.
3. Исходные данные к выпускной квалификационной работе: учебная литература, методические материалы, результаты производственной практики
4. Содержание расчетно-пояснительной записки.
Введение
Актуальность темы;
Цели и задачи дипломного проекта
I. Общая часть.
1.1 Характеристика объекта ЭСН и потребителей электроэнергии.
1.2 Классификация помещений по взрыво-, пожаро-, электробезопасности
1.3 Категория надежности ЭСН и выбор схемы ЭСН. Выбор рода тока и напряжения.
II. Расчетно-проектная часть.
2.1 Расчет электрических нагрузок цеха, участка
2.2 Расчет и выбор компенсирующего устройства, выбор трансформаторов
2.3 Расчет и выбор элементов ЭСН
2.4 Выбор аппаратов защиты и распределительных устройств
2.5 Расчет и выбор эл. оборудования ТП
2.6 Выбор характерной линии ЭСН
2.7 Расчет токов КЗ и проверки элементов в характерной линии ЭСН
2.8 Проверка элементов ЭСН по токам КЗ
2.9 Определение потери напряжения
2.10 Составление ведомостей монтируемого ЭО и электромонтажных работ
Заключение.
Список литературы.
Графическая часть.
1. Схема сетей электроснабжения
2. Принципиальная электрическая схема.
ГБОУ СПО СО «Сухоложский многопрофильный техникум»
Очное отделение
Расчетно-пояснительная записка к курсовому проекту
По предмету: Электроснабжение отрасли________________________
_______________________________________________________________
Тема проекта: Электроснабжение механосборочного цеха______________________
______________________________________________________________
Курсовой проект выполнил и защитил с оценкой ____________________
«________» __________________ 20 __ г.
Студент _____________________________ ( Хабалов Е.М. )
(подпись)(разборчиво)
Группа_____________
Консультант_________________________ (Дмитриев В.С.)
(подпись)(разборчиво)
Сухой Лог
20__ / 20__ уч.год
Техническое задание
Тема 14. Эсн и эо участка механосборочного цеха Краткая характеристика производства и потребителей ээ
Участок механосборочного цеха (УМЦ) предназначен для выпуска передней оси и заднего моста грузовых автомобилей.
Цех является составной частью производства машиностроительного завода.
УМЦ предусматривает производственные, вспомогательные, служебные и бытовые помещения.
УМЦ получает электроснабжение (ЭСН) от собственной цеховой трансформаторной подстанции (ТП), расположенной на расстоянии 1,5 км от подстанции глубокого ввода (ПГВ) завода. Подводимое напряжение — 6, 10 или 35 кВт.
ПГВ подключена к энергосистеме (ЭНС), расположенной на расстоянии 8км.
Потребители ЭЭ относятся к 2 и 3 категории надежности ЭСН.
Количество рабочих смен — 2.
Каркас здания сооружен из блоков-секций длиной 6 и 8 м каждый.
Размеры участка А х В х Н= 50 х 30 х 9 м.
Все помещения, кроме станочного отделения, двухэтажные высотой 4,2 м.
Перечень ЭО участка механосборочного цеха дан в таблице
Мощность электропотребления (Рэп) указана для одного электро-приемника.

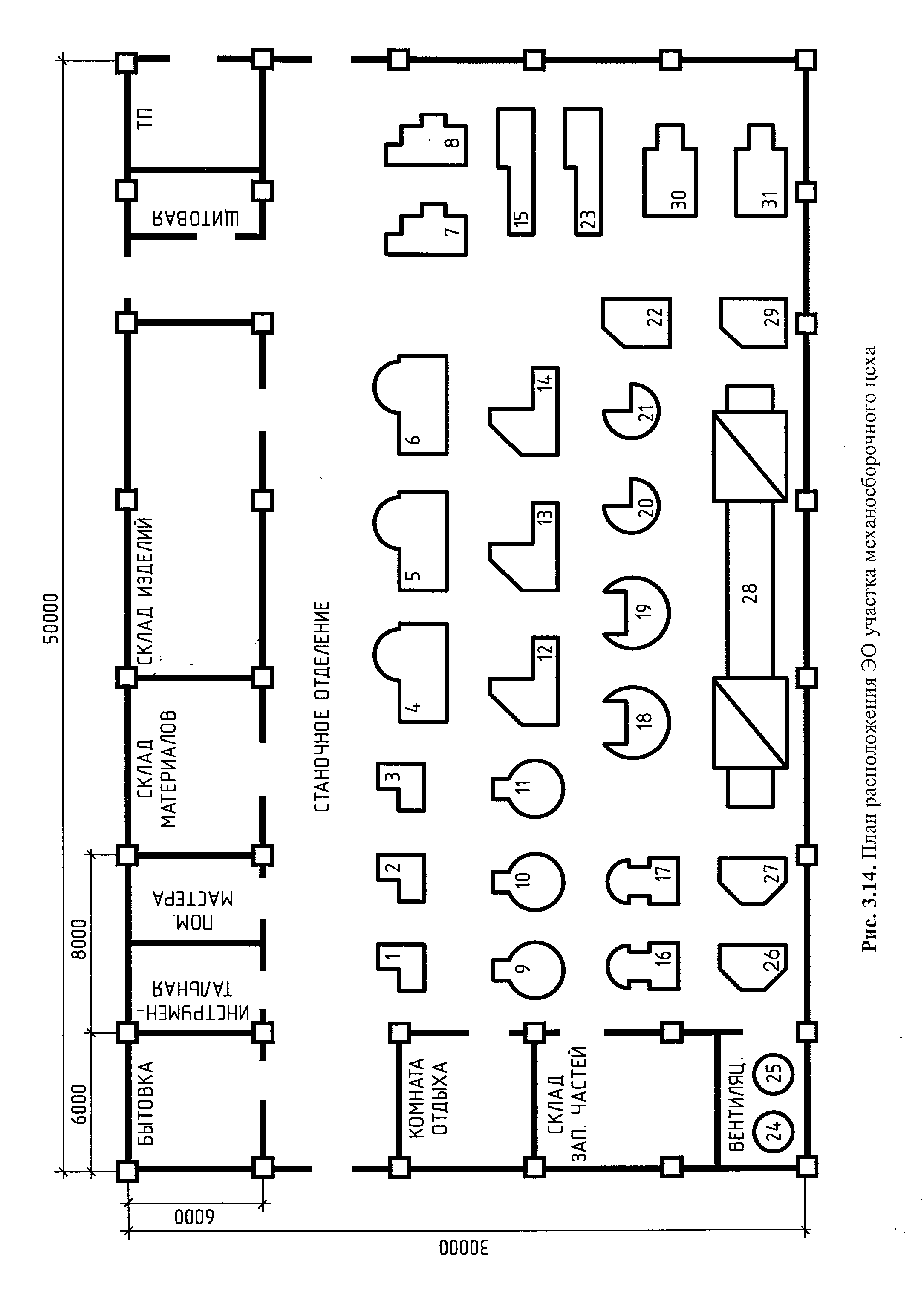

Расположение основного ЭО показано на плане.
Таблица 3.14. Перечень ЭО участка механосборочного цеха
№ на плане |
Наименование ЭО |
Вариант |
Примечание |
|
|
1 |
|
|
|
Рэп, кВт |
|
1 |
2 |
3 |
4 |
1...3 |
Наждачные станки |
2,2 |
1-фазные |
4...6 |
Карусельно-фрезерные станки |
10,0 |
|
7,8 |
Вертикально-протяжные станки |
14,0 |
|
9...11 |
Токарные полуавтоматы |
20,5 |
|
12...14 |
Продольно-фрезерные станки |
25,0 |
|
15,23 |
Горизонтально-расточные станки |
17,5 |
|
16,17 |
Вертикально-сверлильные станки |
7,5 |
|
18,19 |
Агрегатные горизонтально-сверлильные станки |
17,0 |
|
20,21 |
Агрегатные вертикально-сверлильные станки |
13,0 |
|
22,29 |
Шлифовально-обдирочные станки |
4,0 |
|
24,25 |
Вентиляторы |
4,5 |
|
26,27 |
Кругло-шлифовальные станки |
5,0 |
|
28 |
Закалочная установка |
16,0 |
|
30,31 |
Клепальная машина |
5,0 |
|
Расположение основного ЭО показано на плане
Спецификация
№ строки |
Формат |
Обозначение |
Наименование |
Кол .лист |
№ экз |
Приме-чание |
||||||||
1 |
А1 |
КП 140448.26.14.01.01.00 Э7 |
Принципиальная схема |
1 |
|
|
||||||||
|
|
|
«Однолинейная схема |
|
|
|
||||||||
|
|
|
распределительной |
|
|
|
||||||||
|
|
|
силовой сети» «Участок |
|
|
|
||||||||
|
|
|
механосборочного цеха» |
|
|
|
||||||||
2 |
А3 |
КП 140448.26.14.01.02.00 Э7 |
Однолинейная схема |
1 |
|
|
||||||||
|
|
|
распределительной |
|
|
|
||||||||
|
|
|
силовой сети «Участок |
|
|
|
||||||||
|
|
|
механосборочного цеха» |
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
3 |
А4 |
КП 140448.26.14.01.00.00.ПЗ |
Пояснительная записка |
38 |
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
КП 140448.26.14.01.00.00 ТП |
|||||||||
|
|
|
|
|
||||||||||
Изм |
Лист |
№ докум. |
Подп . |
Дата |
||||||||||
Разработ. |
Хабалов Е.М. |
|
|
Электроснабжение и электрооборудование участка механосборочного цеха. |
Лит. |
Лист |
Листов |
|||||||
Проверил |
Дмитриев В.С. |
|
|
|
у |
|
1 |
1 |
||||||
|
|
|
|
ГБОУ СПО СО СМТ Э-20 |
||||||||||
Н.контр. |
Дмитриев В.С. |
|
|
|||||||||||
Утв. |
|
|
|
