Функциональная схема лазерного принтера, назначение основных блоков.
Центральным элементом системы лазерного печатающего устройства является вращающийся барабан, покрытый чувствительным полупроводниковым слоем, заряженным в темноте, подобно конденсатору. При освещении конкретной точки на поверхности барабана, полупроводниковый слой становится проводящим в этой точке и в ней происходит разряд. Данные, от ПЭВМ преобразуются с помощью лазерно-оптической сканирующей системы в сигналы, моделирующие лазерный луч. При облучении точки поверхности барабана лазерным лучом переменной интенсивности остаточный разряд оказывается пропорциональным изменению интенсивности лазерного луча, и на поверхности барабана создаётся невидимое электростатическое изображение строки или страницы информации. Затем это изображение проявляется с помощью электростатически заряженной пылеобразной краски из пластмассовых частиц. Краска прилипает к поверхности барабана только там, где есть статический заряд (необлучённое пространство). Далее изображение при воздействии электростатического поля переносится на бумагу путём расплавления краски специальными лампами.
Цветная печать – особенность функциональных блоков, основные параметры лазерных принтеров.
При печати на цветном лазерном принтере используются две технологии. В соответствии с первой, на фотобарабане последовательно для каждого отдельного цвета (Cyan, Magenta, Yellow, Black) формировалось соответствующее изображение, и лист печатался за четыре прохода, что, естественно, сказывалось на скорости и качестве печати.
В современных моделях в результате 4х последовательных прогонов на фотобарабан наносится тонер каждого из 4х цветов. Затем при соприкосновении бумаги с барабаном на нее наносятся все 4 краски одновременно, образуя нужные цветовые сочетания на отпечатке. В результате достигается более ровная передача цветовых оттенков почти такая же как при печати на цветных принтерах с термопрессом красителя.

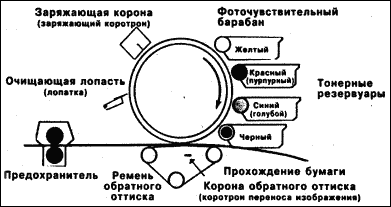

Рис.
1. Схема реализации метода получения
изображений "прямо на барабан"
Параметры: максимальный формат носителя, разрешение, номинальная скорость печати в монохромном и цветном (для цветного принтера) режиме, время выхода первой страницы, время выхода из энергосберегающего режима (прогрева), объем памяти, интерфейсы, количество и емкость подающих и приемных лотков для бумаги, разнообразие допустимых видов носителей, рекомендуемая максимальная месячная нагрузка, ресурс расходных материалов, наличие дополнительных аксессуаров (дуплекса, лотков, финишеров, интерфейсных плат, жестких дисков и др.) в комплекте поставки или за дополнительную плату, энергопотребление в различных режимах работы.
37. Классификация и особенности функционирования копировальной техники (типа ксерокс, ксерография и резограф).
По принципу: светокопировальные, электрографические, термографические; использующие методы трафаретной и офсетной печати с мокрым, полусухим и сухим способами формирования изображения копий.
Репрографическая техника относится к неполиграфическим средствам копирования и размножения документов (дубликаторов).
Принципиальным отличием репрографических устройств от полиграфического оборудования является “факсимильность” изображения материала, короткий технологический цикл по схеме “оригинал-копия”, малогабаритность и высокая производительность.
В качестве современных устройств репрографии используются копиры.
Копировальный аппарат - устройство, предназначенное для получения копий с различных оригиналов.
Работа копировального аппарата основана на принципе сухой ксерографии (xeros-сухой, graphein-писать).
Ксерография - фотографический процесс, основанный на физических явлениях, использующих фотопроводимость полупроводников.
38. Одно функциональные ксерографические копиры – структурная схема, принцип работы, характеристики.
Основные этапы работы копировального аппарата
1.Зарядка. На поверхности фотопроводника барабана формируются равномерно расположенные заряды определенной величины при помощи главного коротрона. На коротрон подается напряжение с высоковольтного блока. Разность потенциалов в несколько киловольт между фоторецептором и коротроном приводит к ударной ионизации воздуха. На поверхности фоторецептора скапливаются заряженные ионы. При вращении фоторецептора его поверхность покрывается равномерным слоем заряда, в результате чего, он подготавливается к экспозиции.
2.Экспонирование. Формируется скрытое электростатическое изображение на барабане. Свет от лампы копирования направляется на документ, отражается от документа и через систему зеркал, объектив, оптическое изображение проецируется на барабан. Свет, отраженный от светлых участков документа имеет высокую интенсивность, а отраженный от темных участков имеет низкую интенсивность. Высокая интенсивность света отраженного от светлого участка документа, приводит к нейтрализации большого числа отрицательных зарядов на поверхности фотопроводника, что приводит к уменьшению потенциала поверхности фотопроводника. Потенциал поверхности барабана, соответствующий более светлому участку документа, меньше потенциала, соответствующего более темному участку документа. Таким образом, формируется скрытое электростатическое изображение.
3.Проявление. На данном этапе частички тонера, попадая на барабан, проявляют скрытое электростатическое изображение, делая его видимым. В качестве тонера используются многокомпонентные смеси окрашенных частиц синтетических и натуральных смол.
4.Перенос изображения. Процесс переноса изображения заключается в переносе частичек тонера, формирующих видимое изображение, расположенных на поверхности фоторецептора на бумагу. Бумага, на которую переносится изображение, заряжается коротроном переноса до уровня более высокого, чем потенциал поверхности фоторецептора.
5.Отделение бумаги. Лист бумаги с нанесенным на него изображением оригинала, отделяется от барабана. После этапа отделения бумаги, копия почти готова, но еще требуется закрепление, иначе ее возможно испортить любым механическим воздействием. Для закрепления копии используется специальное приспособление - фьюзер (печка). Печка состоит из тефлонового вала и резинового вала. Внутри тефлонового вала располагается нагревательная лампа, которая разогревает этот вал, до температуры порядка 200 °С. Лист подается между тефлоновым и резиновым валом и как бы прокатывается между ними. Таким образом, тонер, расположенный на листе бумаги, спекается, и образуется устойчивая к внешним воздействиям копия оригинала.
6.Очистка барабана. Оставшийся тонер на поверхности фоторецептора, после процесса переноса изображения, удаляется на данном этапе при помощи лезвия очистки (ракеля). Отработанный тонер скапливается в специальном бункере. По мере накопления отработанного тонера, этот бункер требует очистки.
7.Разрядка. На данном этапе происходит удаление остаточного потенциала с поверхности барабана. При освещении барабана светом от лампы разрядки, происходит генерирование положительных и отрицательных зарядов в слое генерирования носителей, что приводит к нейтрализации и исчезновению остаточных зарядов на поверхности алюминиевого слоя и поверхности барабана. В итоге потенциал поверхности барабана после этого этапа приближается к нулю.
