12.4.3 Встановлення втрачених межових знаків способом перпендикулярів

При неможливості в зв’язку з умовами місцевості використати для встановлення межових знаків наведені вище способи, застосовують метод перпендикулярів (рис. 12.9).

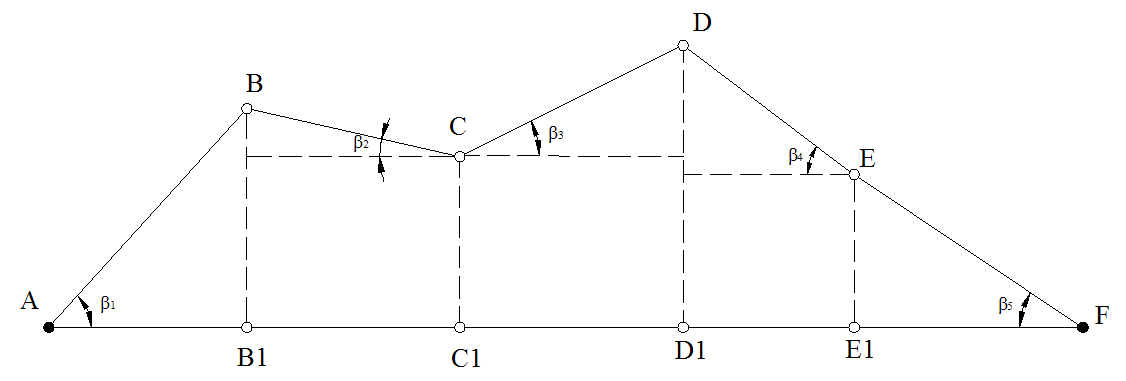

Рисунок 12.9 - Встановлення втрачених межових знаків способом перпендикулярів

А, F – межові знаки, які збереглися; В, С, D, Е – втрачені межові знаки.

На рис. 12.9 показана межа ділянки, на якій збереглися тільки два знаки А і F, між якими є видимість.

Відновлення межових знаків в точках В, С, D і Е проводять в такій послідовності:

- за координатами точок А і F визначають дирекційний кут αАF і довжину SАF лінії АF;

- за отриманим дирекційним кутом αАF і відомих дирекційних кутах αАВ, αВС, αСD, αDE, αEF визначають кути β1, β2, β3, β4, β5 ;

- за відомими довжинами сторін АВ, ВС, СD, DE, EF і кутах β1, β2, β3, β4, β5 рішенням прямокутних трикутників визначають величину відрізків АВ1, В1 С1 , С1 D1 ,D1 E1 , E1 F і перпендикулярів ВВ1, СС1, DD1 і ЕЕ1;

- суму отриманих відрізків (АВ11С11D1+D1E1+E1F) порівнюють з обчисленою довжиною ліній SAF. Розходження не повинно перевищувати 1:1500 (1:1000) довжини;

- провісивши лінію АF, відкладають послідовно на ній відрізки АВ1, В1С1, С1D1, D1E1 і в отриманих точках В1, С1, D1, E1 встановлюють перпендикуляри В1В, С1С, D1D, E1E, на кінцях яких визначається положення межових знаків В, С, D, E.

Наведений спосіб застосовують в місцях, де межі зарослі чагарником, заболочені, якщо між знаками немає взаємної видимості або неможливо пройти по межі.

12.4.4 Встановлення втрачених межових знаків по кутових вимірах

Даний спосіб застосовують, якщо із межових знаків, які збереглися, видно втрачену частину межі і є взаємна видимість між точками А і К, але лінійні виміри по межі утруднені (рис. 12.10).

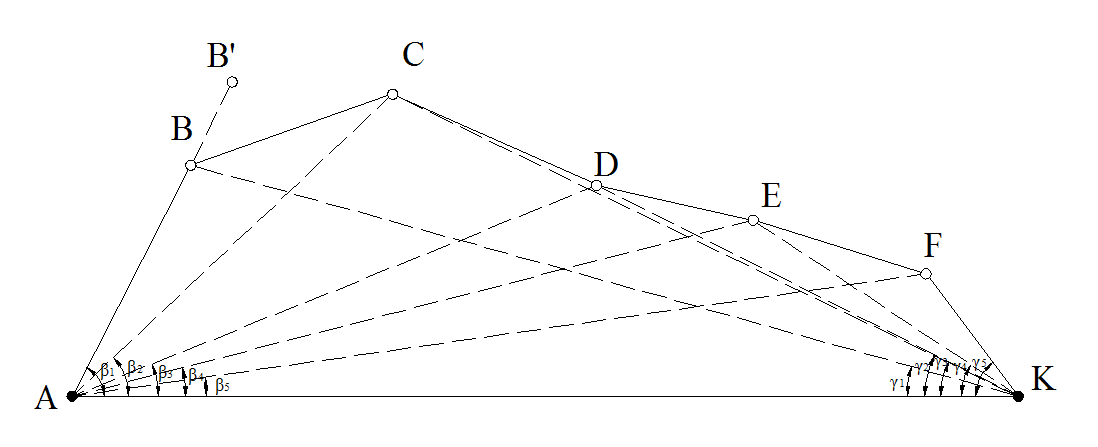

Рисунок 12.10 - Встановлення межових знаків по кутових вимірах

А, К – межові знаки, які збереглися;

В, С, D, E, F – втрачені межові знаки.

У цьому випадку встановлення межових знаків можна виконати за допомогою кутових вимірів таким чином:

- спочатку обчислюють дирекційні кути напрямків АС, AD, AE, AF і КВ, KC, KD, KE (тобто αАС, αAD, αАЕ, αAF, і αKB, αKC, αKD, αKE). Дирекційні кути αАВ і αKF відомі із відомості обчислення координат;

- по отриманих значеннях дирекційних кутів визначають кути β1 , β2, β3, β4, β5 і γ1 , γ 2, γ3 , γ 4, γ5;

- встановивши теодоліт в точці А і орієнтувавши його за напрямком АК, послідовно відкладають кути β1, β2 , β3, β4, β5 і встановлюють віхи за напрямками АВ, АС, AD, AE, AF;

- встановивши теодоліт в точці К, орієнтують його за напрямком КА і відкладають кут γ1. За напрямком КВ встановлюють віху так, щоб вона була в створі лінії АВ (позначеного на місцевості двома віхами в точках А і В'). Місце встановлення цієї третьої віхи по лінії АВ' в точці В і буде місцем втраченого знака;

- аналогічним чином будуємо кути γ 2, γ 3, γ 4, γ 5 і встановлюємо віхи в точках C, D, E, F.

Правильність встановлення точок B, C, D, E, F провіряємо шляхом вимірювання ліній АВ, BC, CD, DE, EF по створу або паралельно межі на місце, зручне для вимірювань.

Якщо розходження в довжинах ліній не перевищує 1/1000, то вважають, що роботи виконані з достатньою точністю.
