9 Составление отчета

Отчёт оформляется на:

• электронном носителе в виде отдельного файла;

• бумажном носителе на отдельном листе формата А4 с технической рамкой.

Каждая практическая работа содержит:

• название работы, цель, перечень формируемых образовательных результатов;

• распечатку с выполненными заданиями 1, 2, 3, 4, 5, файлы;

• перечень вопросов и ответов к данной работе.

Все отчёты по практическим работам оформляются титульным листом и:

• на бумажном носителе – подшиваются в общую папку;

• на электронном носителе собираются в виде отдельных файлов.

Выполненные отчёты (на бумажном и электронном носителях) сдаются преподавателю.

Практическая работа № 13

«САМОСТОЯТЕЛЬНАЯ РАБОТА В ПРОГРАММЕ «КОМПАС 3D»

(2 Часа)

1 Цель работы

1. Закрепить навыки использования команд симметрии и копирования по окружности.

Образовательные результаты У6, З1, ОК1, ОК5, ПК2.1.

2 Перечень типового оборудования

• Персональный компьютер с установленными программами Microsoft Office,

• КОМПАС 3D.

• Принтер.

3 Вопросы для самоподготовки

1. Напишите алгоритм создания детали.

4 Литература

О.Н. Пачкория. ИНЖЕНЕРНАЯ ГРАФИКА. ПОСОБИЕ по выполнению лабораторных и практических работ в системе КОМПАС - 3D. Часть 2.

5 Содержание работы

Задание 1. Создать деталь на основе применения команды «симметрия»-Варианты 1, 3, 5, 7, 9

Задание 2. Создать деталь на основе применения команды «копирования по окружности»- Варианты 2, 4, 6, 8, 10

6 Последовательность выполнения заданий

Задания выполняются по вариантам

7 Краткие теоретические сведения

Методические указания см. Практическое занятие № 10, 11

8 Задания и порядок их выполнения

Задание 1.Создать деталь на основе применения команды «симметрия»-Варианты 1, 3, 5, 7, 9.

1.Выполнить самостоятельно построение детали с использованием команды «симметрия».

Задание 2. Создать деталь на основе применения команды «копирования по окружности»- Варианты 2, 4, 6, 8, 10.

1.Выполнить самостоятельно построение детали с использованием команды «копирования по окружности».

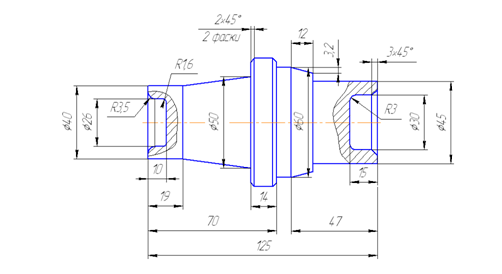

Вариант 1

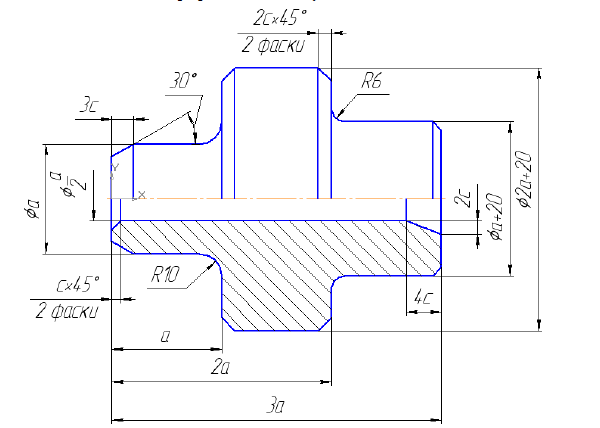

Вариант 2

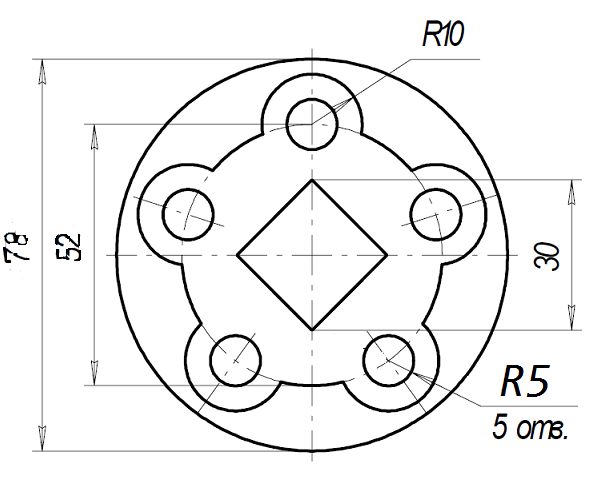

В ариант 3

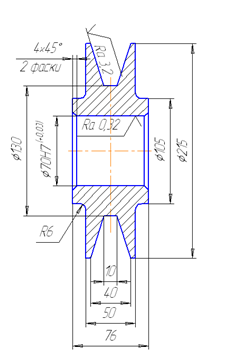

В ариант 4

Вариант 5

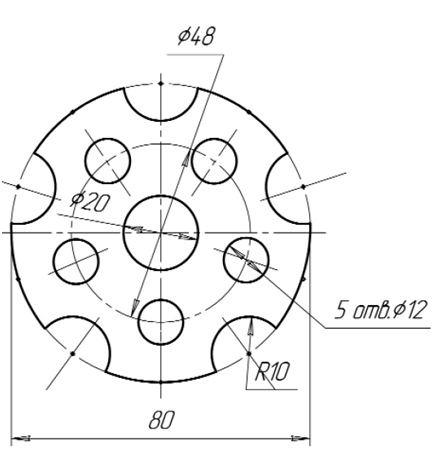

Вариант 6

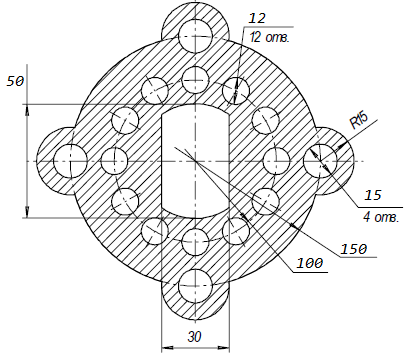

Вариант 7

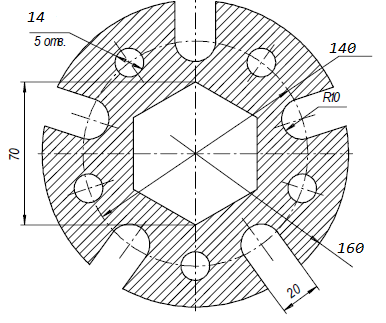

Вариант 8

Вариант 9

Вариант 10
