17. Принципы технической реализации алгоритмов автоматического управления.

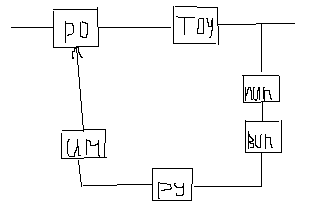

Совокупность устройств, обеспечивающая реализацию заданного алгоритма в замкнутом контуре будет называться регулятором. Для технической реализации одноконтурной АСР необходимо построить замкнутый контур регулирования с устройствами операторного управления и отображения информации позволяющая оператору вмешаться в работу.
Выигрыш качества регулирования от применения более сложных структур невысок, а процесс настройки становится многопарометричным и трудоемким. Реальная сложность структур требует увеличения диапазона скоростей и ускорений регулирующего воздействия, поэтому в промышленности используют регуляторы с числом настраиваемых параметров не выше 3-х.

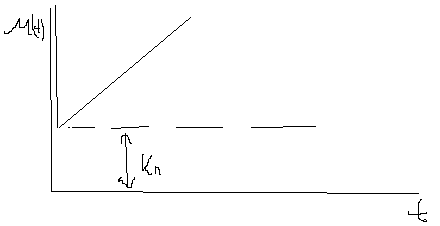

18. Законы регулирования – п , пи, пид.
ПИД-закон применяется для управления сложными объектами, порядок которых 2 и выше.
И-закон приводит систему в колебательное состояние.
ПД-закон при работе со статическим объектом дает ошибку регулирования. В статике вторая составляющая закона равна нулю(т.е. Тп=0).

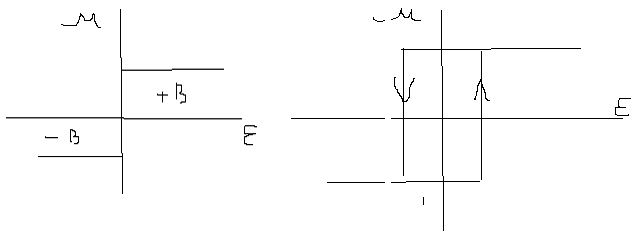

В промышленности широкое распространение получили позиционные регуляторы. Регуляторы, которые имеют несколько фиксированных воздействий. Широко используются двухпозиционные регуляторы. Статическая характеристика, которая имеет вид
Бывают много позиционные регуляторы, которые в зависимости от требований установившихся состояний может быть больше чем три.
19. Структурная схема регуляторов с непрерывным выходом.
Для технической реализации алгоритмов управления не всегда удается достичь идеальности характеристик это обеспечивается, прежде всего, инерционностью ИМ, а также не возможностью реализации идеального диф. звена. Алгоритм коррекции характеристик исходных технических устройств в ведением ОС. Используются такие ОС при которых динамические свойства системы определяются главным образом свойствами ОС.(функциональная ОС) W=1/Wос
При работе на пропорциональный ИМ выход регулятора повторяет закон
регулирования.

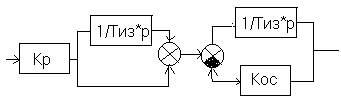

20. ПИ-регуляторы с непрерывным выходом.
Здесь
необходимо определять ТИ.
Оно в данном случае опр-ся
Такие структуры работают на пропорц. исполнит. механизм, либо интегр. исполнит. мех. охваченный ООС.
При
работе воздействия возникает неточность
за счет введения балансной составляющей
Если им-ся возможность ввести ООС по положению ИМ применяют функциональную ОС.(динамика ОС описывает динамику всей системы)
реальное диф-щее звено
С изменением настройки ТИЗ приходится изменять К, т.к. он связан с ТИЗ
Структура, к-рая учитывает интегрирующие св-ва ИМ:
реальн.
Балансная составляющая имеет и положит. сторону, т.к. она отфильтровывает высокие частоты и помехи во входном сигнале.

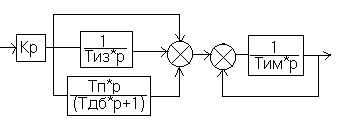

21. Структура пид-регуляторов с непрерывным выходом.
Такие сист. работают на пропорциональный ИМ или применяются в кач-ве регуляторов в каскадных системах.
При работе на интегрирующий ИМ исп-ся ОС, охватывающая эту структуру:
Либо вводят функциональную ОС по положению мех-ма

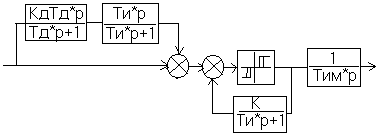

В силу неколебат. хар-ра перех. хар-ки ПИД-регуляторов звено 2-го порядка можно разложить на 2 полинома 1-го порядка и получим
Структура охваченная ОС реализует интегральную составляющую, к к-рой добавляется дифференциальная составляющая. Все это вместе- ПИД-регулятор.
22. П-регуляторы с импульсным выходом.
Для формирования импульсов исп-ся трехпозиционный релейный элемент с зоной возврата. Если исп-ся ОС по положению ИМ, то структура системы может быть представлена след. образом:
-зона
нечувст-ти
-зона
возврата
Если
считать ОС функциональной, то передат
ф-ция всей цепи
Следовательно
ошибка
Когда
происходит отключение ИМ
Второй вариант без охвата ИМ обратной связью
Передат. ф-ция замкнутой части дифференцирования – пропорц. з-н регулирования.
23. ПИ-регуляторы с импульсным выходом
Здесь исп-ся функциональная ОС, охватывающая композиционный релейный элемент.
Если
(половина зоны нечувст-ти ) происх. вкл-е
композиционного релейного эл-та .
-зона нечувст-ти; -зона возврата
решение
ДУ
Обычно звено ОС реализуется на RC эл-тах при этом в регуляторах разделяют цепи заряда и разряда.
В автоколеб. режиме скважность импульсов опред-ся
-длит-ть
импуьсов;
-длит-ть
паузы
Длит-ть
импульсов
зависит
от зоны возврата и разности скоростей
изменения сигнала функциональной ОС
и
изменения сигнала ошибки
Если
имеет малую величину, то
во
время паузы идет уменьшение сигнала
тогда
-скорость
связи
,где
Средняя скорость
-
ПИ з-н регулирования
24. ПИД-импульсный з-н регулирования
Структура имеет след. вид:
=>
ПИД-з-н регулирования
При
ступенчатом изменении сигнала на входе
(в нач. мом-т времени) включается ИМ и
одновременно начин. возрастать сигнал
функцион. ОС при этом
уменьш-ся до величины
.
В этот момент ИМ отключился. Сигнал ОС
начин. уменьш-ся , но его уменьшение
происх. медленнее, чем изменение вх.
сигнала.
