9. Анализ пгд станков базового тп

   1. Токарно-винторезный станок 16к20

Назначение: станок предназначен для выполнения различных токарных операций, а также для нарезания резьбы: метрической, дюймовой, модульной, питчевой и специальной.

Краткая техническая характеристика:

Таблица 6

Пределы частот вращения шпинделя Число скоростей шпинделя Мощность ЭД Число оборотов в минуту ЭД Масса

12,5-1600 мин-1 22 10 кВт 1460 мин-1 3685 кг

Анализ ПГД:

Кинематическая схема

Рисунок 7

РС: ;

УКБ: ;

Общая кинематическая цепь:

;

;

Расчетный диапазон регулирования ЧВШ:

;

; ;

.

Стандартный ряд ЧВШ

n, мин^-1: 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80;100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600.

Анализ структуры множительных механизмов ПГД

Таблица 7

Конструктивный порядок групп передач и количество передач в группе	1 группа Р1=2	2 группа Р2=3	3 группа Р3=2	3' группа Р'3=2
Передаточные отношения передач в группе
Знаменатель геометрического ряда группы передач
Кинематический порядок и характеристика групп передач	Основная группа X1=1	1-я множительная X2=2	2-я множительная X3=6	2'-я множительная X3'=4

Структурная формула ПГД

Z₁= 2₁3₂2₆=12

+

Z₂= 2₁3₂2₄=12-2=10

____________________

22 частоты вращения шпинделя

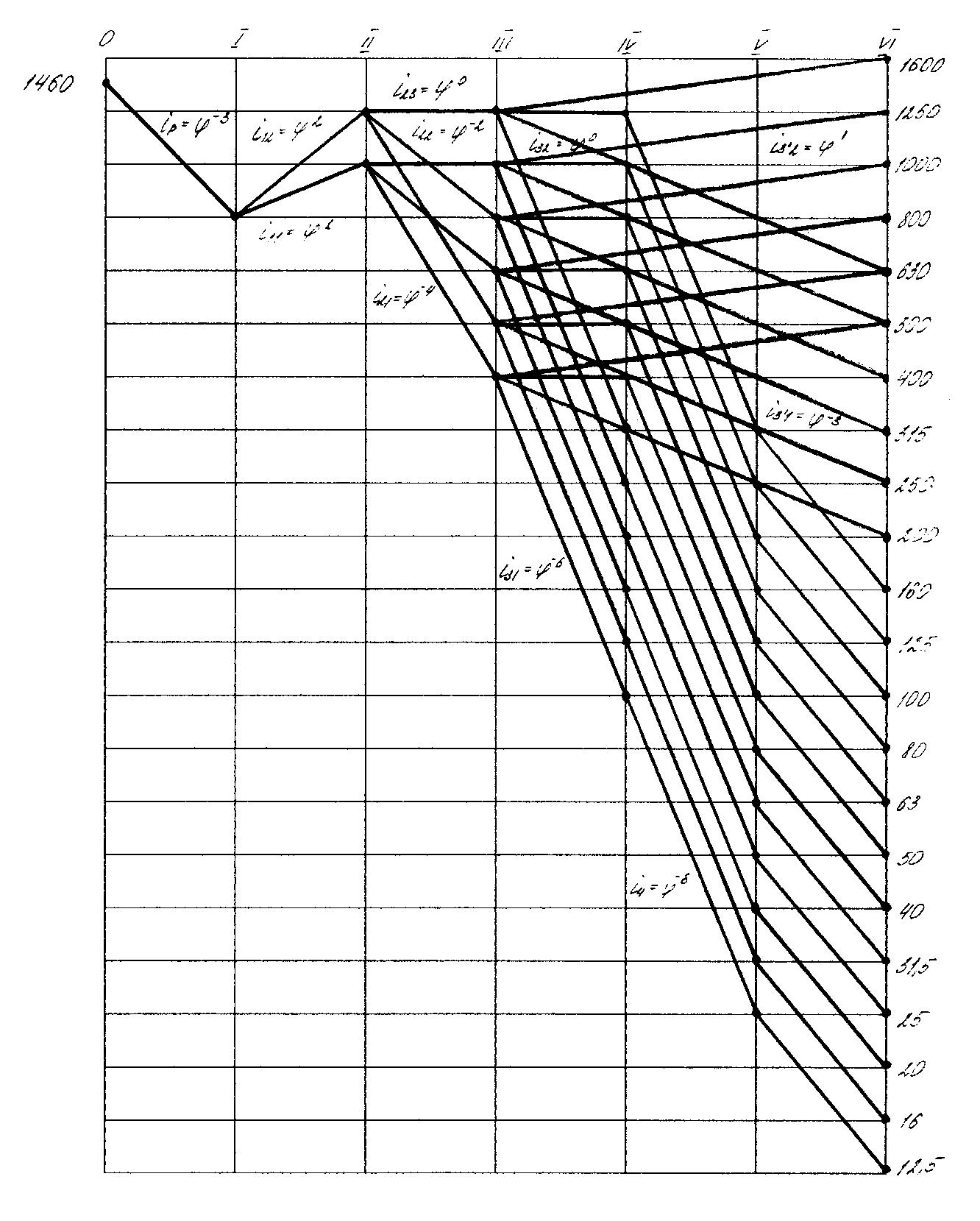

Строим график ЧВШ ПГД:

Рисунок 8

Рис. 2

Расчетная ЧВШ (n_p):

;

Расчетное значение крутящего момента (М_кр.р.):

Промежуточные точки:

М₁₂₅=764 Нм; М₂₅₀=382 Нм; М₆₃₀=152 Нм.

Расчет мощности:

Промежуточные точки:

Р₁₆=4 кВт; Р₂₅=6,3 кВт; Р_31,5=8 кВт.

Строим график мощности и крутящего момента от ЧВШ

Рисунок 9

2. Радиально-сверлильный станок 2а55

Назначение: станок предназначен для сверления в сплошном материале, рассверливания, зенкерования, развертывания, подрезки торцев в обоих направлениях, нарезания резьбы машинными метчиками и других подобных операций.

Краткая техническая характеристика:

Таблица 8

Пределы частот вращения шпинделя Число скоростей шпинделя Пределы подач Мощность ЭД Число оборотов в минуту ЭД Масса

31,5-1600 мин-1 18 0,05 - 2,2 мм/об 4,5 кВт 1440 мин-1 4100 кг

Анализ ПГД:

Кинематическая схема

Рисунок 10

РС:

УКБ:

Общая кинематическая цепь:

;

;

;

Расчетный диапазон регулирования ЧВШ:

;

; ;

Стандартный ряд ЧВШ

n, мин^-1: 31,5; 40; 50; 63; 80;100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600.

Анализ структуры множительных механизмов ПГД

Таблица 9

Конструктивный порядок групп передач и количество передач в группе	1 группа Р1=3	2 группа Р2=3	3 группа Р3=2
Передаточные отношения передач в группе
Знаменатель геометрического ряда группы передач
Кинематический порядок и характеристика групп передач	1-я множительная X1=3	Основная группа X2=1	2-я множительная X3=9

Структурная формула ПГД

Z= 3₃3₁2₉=18.

Строим график ЧВШ ПГД:

Рисунок 11

Расчетная ЧВШ (n_p):

;

Расчетное значение крутящего момента (М_кр.р.):

Промежуточные точки:

М₁₂₅=345 Нм; М₂₅₀=172 Нм; М₆₃₀=68 Нм.

Расчет мощности:

Промежуточные точки:

Р₄₀=2,3 кВт; Р₅₀=2,9 кВт; Р₆₃=3,6 кВт.

Строим график мощности и крутящего момента от ЧВШ

Рисунок 12
