Определение типа производства
В машиностроении существуют три основных типа производства: единичное, серийное и массовое.
Ориентировочно тип производства определяется по массе детали и годовой программе выпуска.
При
массе детали
и годовой программе выпуска
по табл. 3.1 [5, c.24] тип производства
определяется как среднесерийный. В
серийном производстве детали
изготавливаются периодически
повторяющимися партиями при ограниченной
номенклатуре изделий.
Размер n операционной партии деталей в штуках определяется по следующей упрощенной формуле:
где – годовая программа выпуска деталей;
t=3…8дн – количество дней запаса, на которые должны быть изготовлены детали. Принимаем t=5 дн;
Фу – число рабочих дней в году (Фу=253дн при двух днях отдыха в неделю и продолжительности рабочей смены 8ч) [ 7, c.30].
Выбор вида и метода получения заготовки
Для данной детали в качестве заготовки возможно использовать:
- прокат;
- поковку;
- штамповку.
В
заводском варианте технологического
процесса в качестве заготовки используется
поковка, полученная свободной ковкой
на молотах. В разрабатываемом варианте
технологического процесса предлагается
использовать заготовку из проката
.
Проведем технико-экономическое обоснование выбора заготовки. Обоснование выполним по коэффициенту использования материала (Ким) и по стоимости вариантов изготовления заготовки (Сзаг) [1, с.66].
Коэффициент использования материала
где Мд – масса детали, кг;
Мз – масса заготовки, кг.
Стоимость вариантов изготовления заготовки
где С – базовая стоимость 1т заготовок, руб.;
Мз – масса заготовки, кг;
Мд=8,6кг – масса детали;
Sотх – стоимость 1т отходов (стружки), руб.;
Таблица 5 - Сравнительная
Вид заготовки |
Ким |
Сзаг , руб. |
Поковка |
0,58 |
5605 |
Прокат |
0,75 |
3717 |
Исходя из данных сравнительной таблицы, выбираем заготовку в виде проката, так как у нее больше коэффициент использования материала и меньше стоимость изготовления заготовки.
Эскизы заготовок:

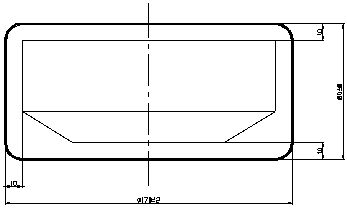

Рисунок 1 - Заготовка - поковка
Рисунок 2 - Заготовка - прокат
Определение операционных размеров
В данном пункте производим размерный анализ проектируемого технологического процесса механической обработки детали «Зенкер улиточный ».
Целью размерного анализа технологического процесса является определение операционных размеров детали (S) и размеров заготовки, с учетом величины снимаемого припуска (Z) и конструкторских размеров (А).
Исходными данными для проведения размерного анализа является разработанный технологический процесс механической обработки детали, величины конструкторских размеров детали (А), а также величина минимального технологического припуска (Zmin) на обработку элементарной поверхности на каждом переходе.
Вычерчиваем совмещенный эскиз детали и заготовки (рис. 3), на котором указываем размеры детали (А), заданные конструктором. В соответствии с разработанным технологическим процессом обработки детали «Зенкер улиточный » на детали условно наносим припуски (Z).
Обрабатываемые поверхности детали, заготовки нумеруют, затем строят исходное дерево (рис. 4), в котором отражена связь между обрабатываемыми поверхностями, операционными размерами (S) и размерами заготовки (В).
Затем строят производное дерево (рис. 5), в котором отражена связь между обрабатываемыми поверхностями, размерами детали и операционными припусками.
Совмещенный граф (рис. 6) отражает связь между обрабатываемыми поверхностями, операционными размерами, размерами заготовки, размерами детали и операционными припусками.
Используя совмещенный граф, составляем технологические размерные цепи.
Производим расчет составленных технологических цепей методом полной взаимозаменяемости.
Рисунок 3 - Размерная схема
Рисунок 4 - Исходное дерево
Рисунок 5 - Производное дерево
Рисунок 6 - Совмещенный граф
Замыкающим звеном в данной цепи является размер [А2].
Замыкающим звеном в данной цепи является размер [А1].
Ужесточаем допуск на технологический размер S6.
Таким
образом,
Замыкающим звеном в данной цепи является размер [А3].
Таким
образом,
Назначаем допуск на выполнение операционного размера S5:
Таким
образом,
Определим номинальный размер припуска и его наибольшее значение:
Назначаем допуск на выполнение операционного размера S2:
Таким
образом,
Определим номинальный размер припуска и его наибольшее значение:
Назначаем допуск на выполнение операционного размера S1:
Таким
образом,
Определим номинальный размер припуска и его наибольшее значение:
Назначаем допуск на выполнение размера B1:
Таким
образом,
Определим номинальный размер припуска и его наибольшее значение:
