2. Вертикально - фрезерный станок с крестовым столом и чпу 6520ф3-36

Назначение: станок предназначен для фрезерования по программе разнообразных заготовок сложной формы торцовыми, конусными, угловыми и фасонными фрезами. Класс точности станка Н.

Краткая техническая характеристика:

Таблица 25

Пределы частот вращения шпинделя Число скоростей шпинделя Мощность ЭД Число оборотов в минуту ЭД

31,5-1600 мин-1 18 4 кВт 950 мин-1

Анализ ПГД:

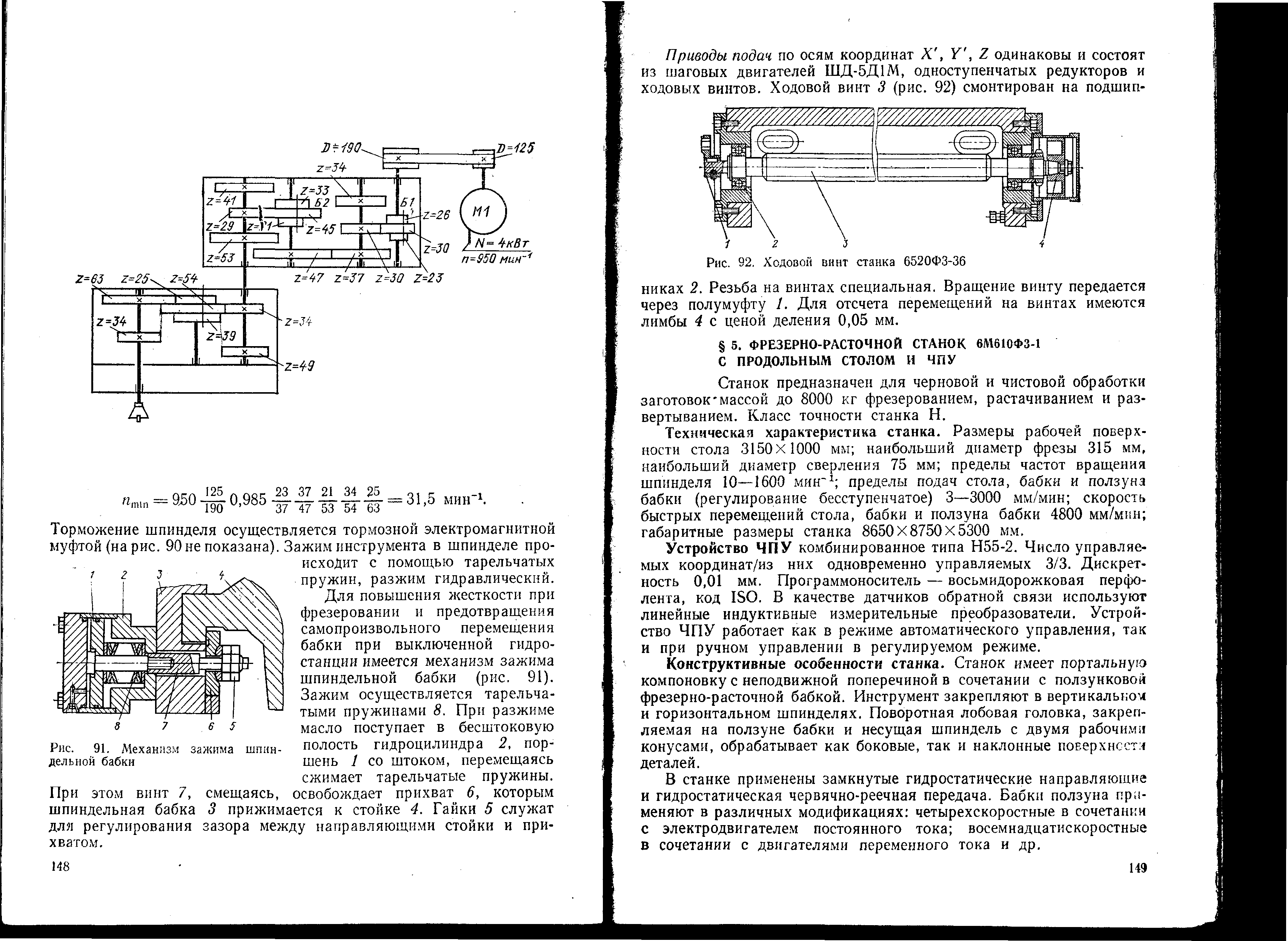

Кинематическая схема

Рисунок 18

РС:

УКБ:

Общая кинематическая цепь:

;

;

;

Расчетный диапазон регулирования ЧВШ:

;

; ;

Стандартный ряд ЧВШ

n, мин^-1: 31,5; 40; 50; 63; 80;100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600.

Анализ структуры множительных механизмов ПГД

Таблица 26

Конструктивный порядок групп передач и количество передач в группе	1 группа Р1=3	2 группа Р2=3	3 группа Р3=2	4группа Р4=2
Передаточные отношения передач в группе
Знаменатель геометрического ряда группы передач
Кинематический порядок и характеристика групп передач	Основная группа X1=1	1-я множительная X2=3	2-я множительная X3=3	2'-я множительная X4=6

Структурная формула ПГД

Строим график ЧВШ ПГД:

Рисунок 19

Расчетная ЧВШ (n_p):

;

Расчетное значение крутящего момента (М_кр.р.):

Промежуточные точки:

М₁₀₀=382 Нм; М₁₆₀=240 Нм; М₃₁₅=121 Нм; М₆₃₀=60 Нм.

Расчет мощности:

Промежуточные точки:

Р₄₀=2 кВт; Р₅₀=2,5 кВт; Р₆₃=3,2 кВт.

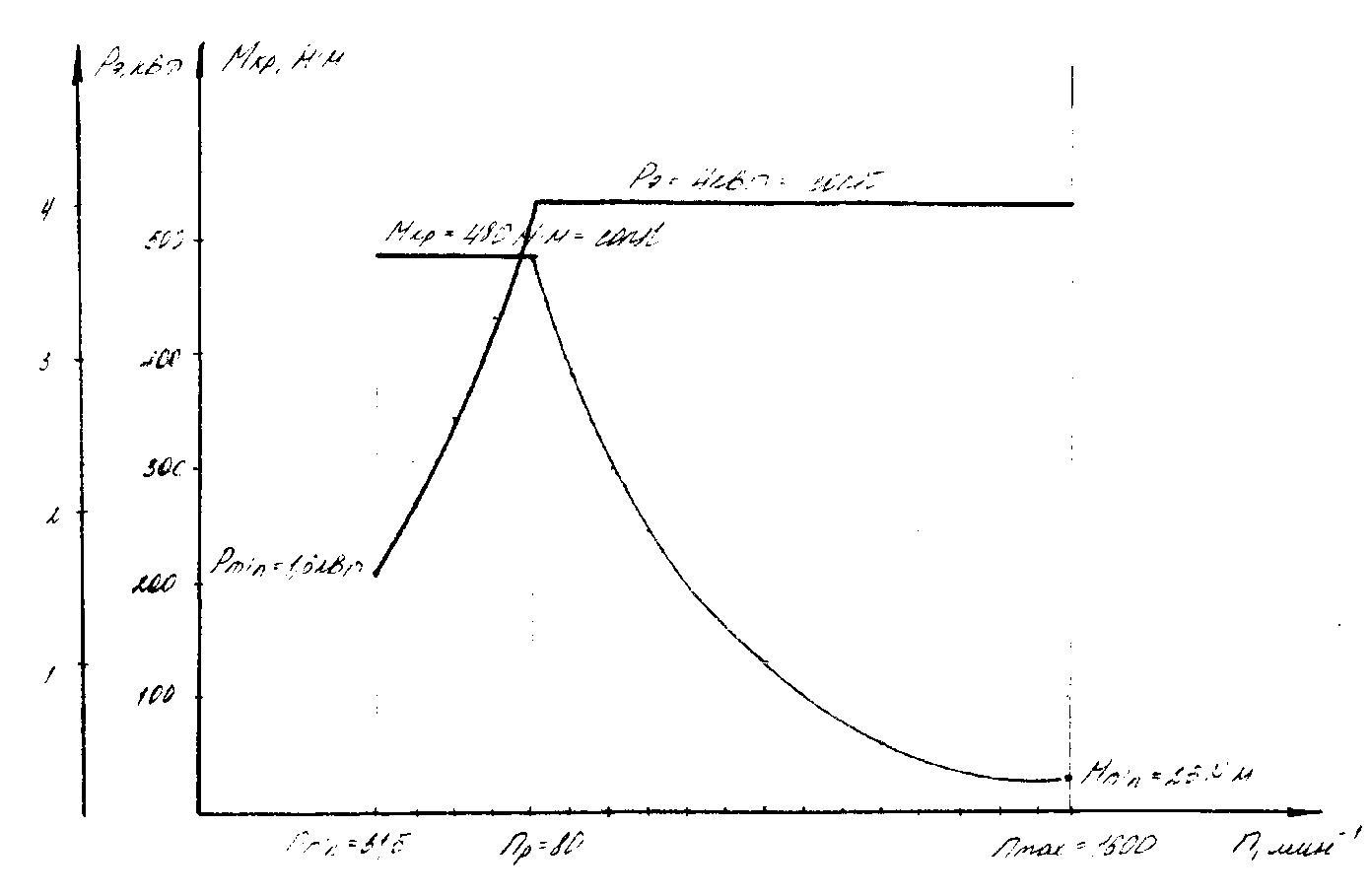

Строим график мощности и крутящего момента от ЧВШ

Рисунок 20

3. Станок вертикальный координатно-сверлильный с чпу и автоматической сменой инструмента 2с132пмф2

Назначение: станок предназначен для позиционной обработки призматических и корпусных деталей: сверление, рассверливание, зенкерование, развертывание, растачивание, нарезание резьбы, зенкование, а также несложные фрезерные операции.

Краткая техническая характеристика:

Таблица 27

Пределы частот вращения шпинделя Число скоростей шпинделя Мощность ЭД Число оборотов в минуту ЭД nэ max nэ ном

28-3500 мин-1 б/с 11 кВт 3500 мин-1 1060 мин-1

Анализ ПГД:

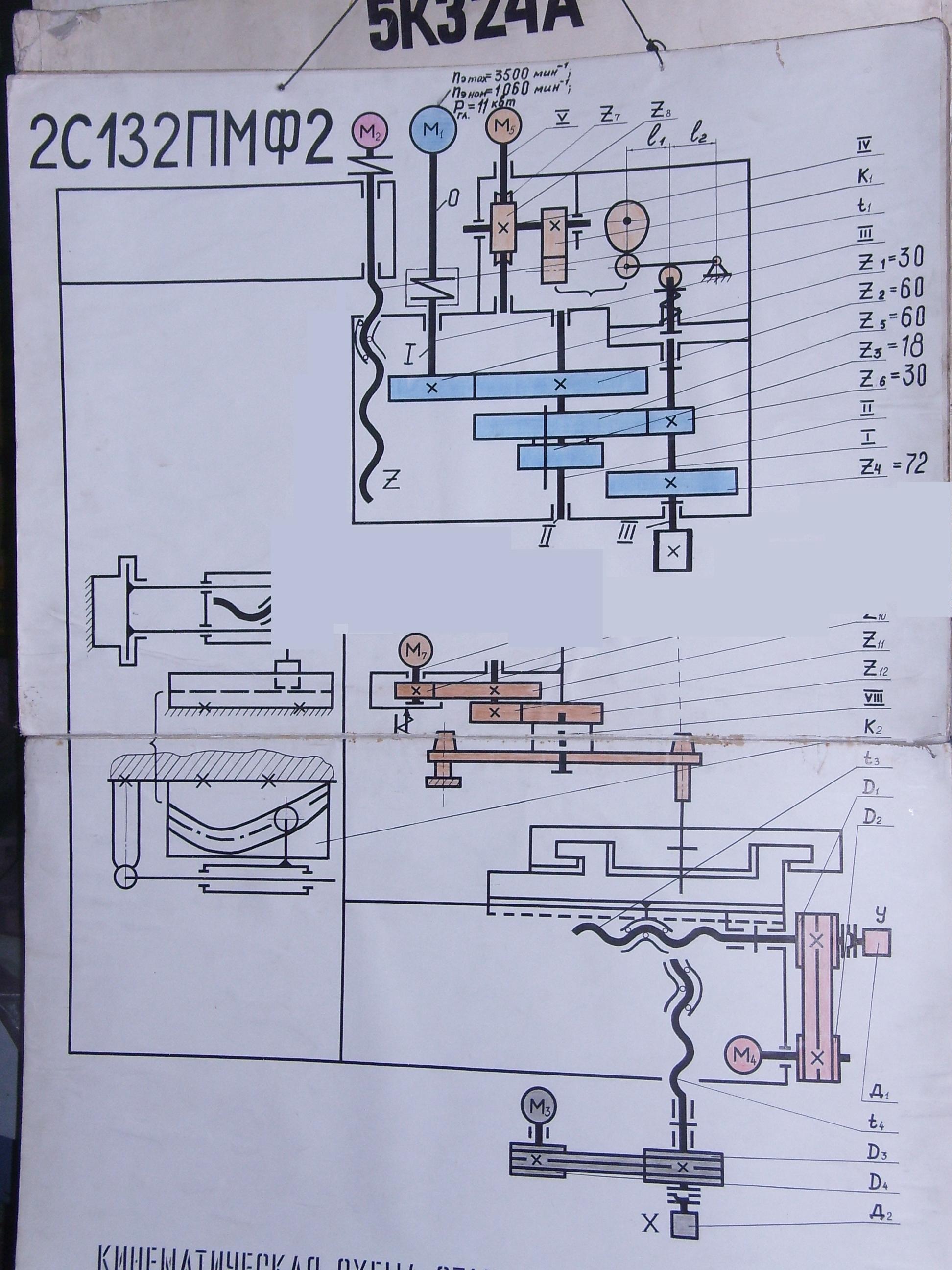

Кинематическая схема

Рисунок 21

Диапазон регулирования ЧВШ:

;

Число ступеней ЧВШ при :

;

Стандартный ряд ЧВШ

n, мин^-1: 28; 30; 31,5-…- 40-…- 50-…- 63-…- 80-…-100-…- 125-…- 160-…- 200-…- 250-…- 315-…- 400-…- 500-…- 630-…- 800-…- 1000-…- 1250-…- 1600-…-2000-…-2500-…-3150; 3350; 3550.

Расчетная ЧВШ (n_p):

3. По рекомендации ЭНИМС

;

4. Фактическая, обеспечиваемая приводом станка

РС:

УКБ:

Диапазон регулирования ЧВШ:

3. При постоянной мощности:

4. При постоянном моменте:

Диапазон регулирования ЭД:

3. При постоянной мощности:

4. При постоянном моменте:

Необходимое число ступеней дополнительной АКС для расширения диапазона R_э(Р) ЭД до величины диапазона R_n(P) ЧВШ:

. На станке .

Передаточные отношения передач, выраженные через :

Определение значений крутящего момента и минимальной мощности:

Промежуточные точки:

М₂₀₀=525 Нм; М₄₀₀=263 Нм; М₁₆₀₀=66 Нм.

Промежуточные точки:

Р₄₀=3,3 кВт; Р₆₃=5,25 кВт; Р₁₀₀=8,3 кВт.

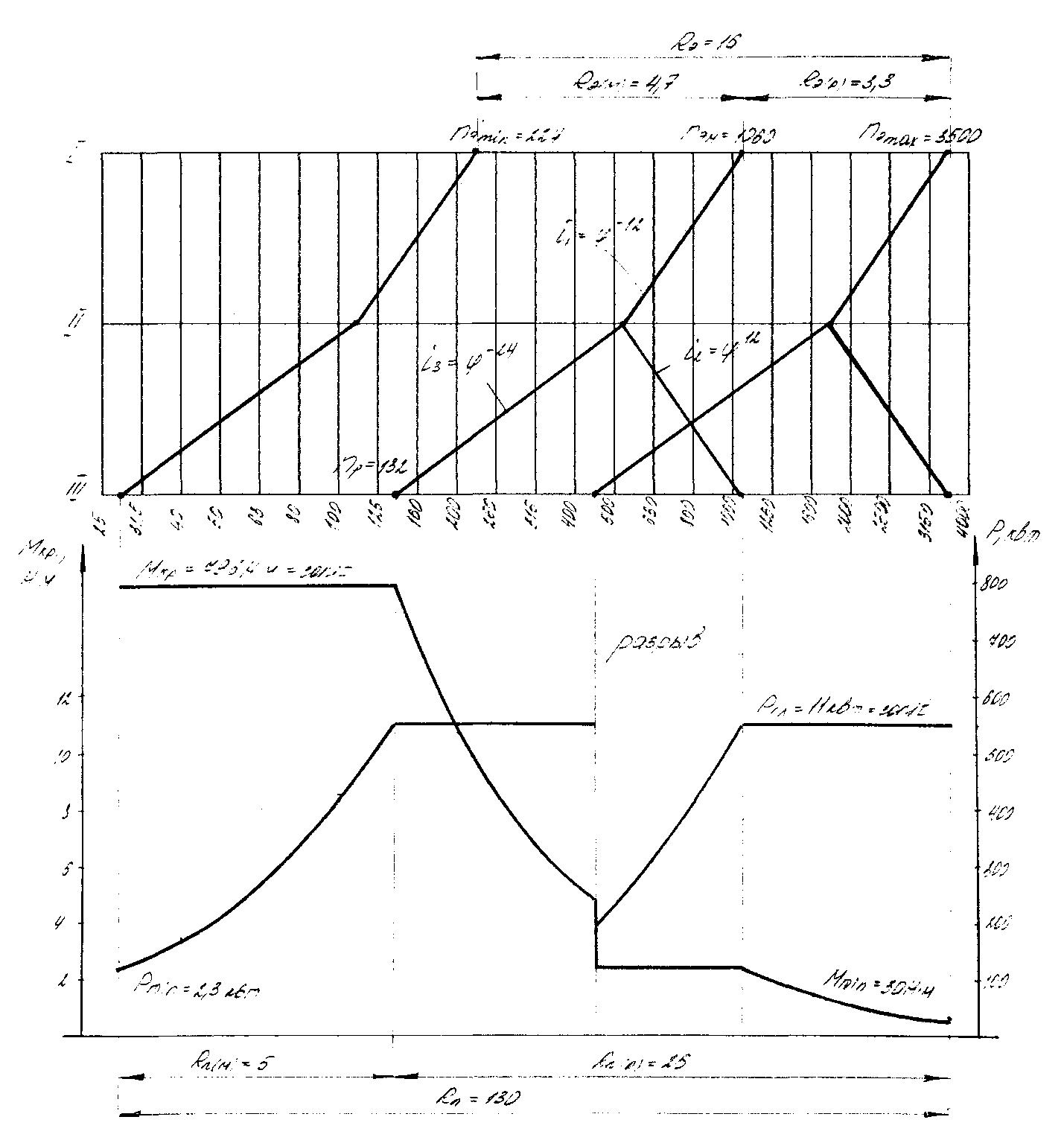

Строим график ЧВШ ПГД и график мощности и крутящего момента от ЧВШ:

Рисунок 22
