050 Внутришлифовальная
Таблица 20
№ пер. |
t |
Vs |
nz |
Sдв.х. |
Vsz |
V |
n |
i |
To |
2 |
- |
23,8 |
200 |
0,003 |
0,6 |
14,6 |
8000 |
1 |
1,06 |
3 |
- |
67,9 |
135 |
0,005 |
0,675 |
20,9 |
4000 |
1 |
0,44 |
055 Заточная
Таблица 21
№ пер. |
t |
S х |
S 2х |
Sо |
Vs |
V |
n |
i |
To |
2 |
- |
- |
0,01 |
- |
16 |
23,5 |
3000 |
1 |
1,875 |
060 Круглошлифовальная
Таблица 22
№ пер. |
t |
Vs1 |
nz |
So |
Vs2 |
V |
n |
i |
To |
2 |
- |
23,5 |
50 |
0,005 |
0,25 |
35 |
1670 |
1 |
1,2 |
065 Токарно-затыловочная
Таблица 23
№ пер. |
t |
S o |
Vs |
V1 |
n1 |
V2 |
n2 |
i |
To |
2,3 |
- |
0,005 |
0,08 |
7,5 |
16 |
23,5 |
3000 |
1 |
3,75 |
4,5 |
- |
0,07 |
0,16 |
7,5 |
16 |
23,5 |
3000 |
1 |
1,875 |
Конструкторский раздел
Анализ пгд станков проектного тп
Токарный станок с чпу 16к20ф3.С32
Назначение: станок предназначен для токарной обработки наружных и внутренних поверхностей заготовок типа тела вращения в один или несколько рабочих ходов в замкнутом полуавтоматическом цикле.
Краткая техническая характеристика:
Таблица 24
Пределы частот вращения шпинделя Число скоростей шпинделя Мощность ЭД Число оборотов в минуту ЭД nэ max nэ ном |
22,4-2400 мин-1 б/с 11 кВт
3500 мин-1 1000 мин-1 |
Анализ ПГД:

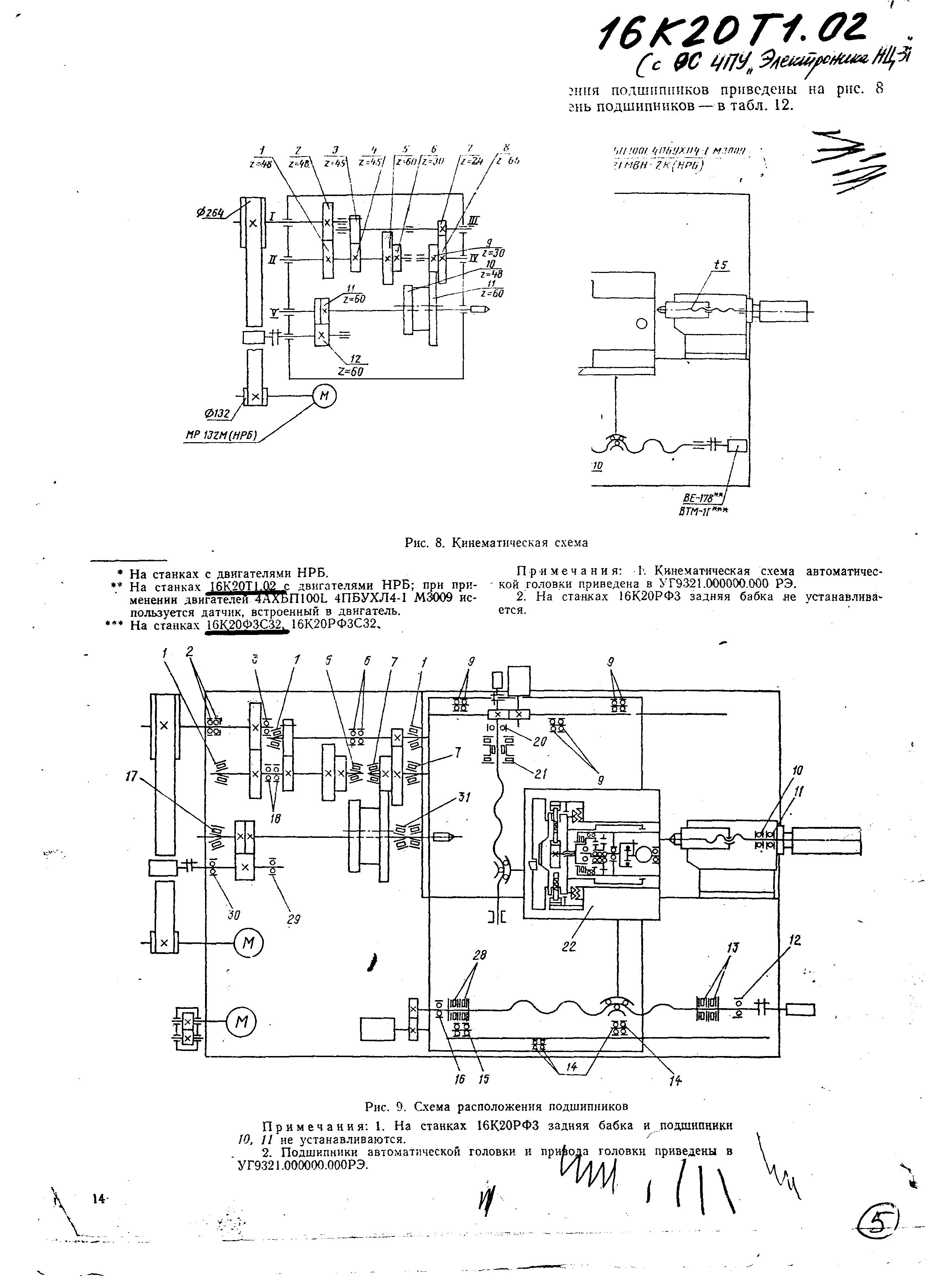

Кинематическая схема
Рисунок 16
Диапазон регулирования ЧВШ:
;
Число ступеней
ЧВШ при
:
;
Стандартный ряд ЧВШ
n, мин-1: 22,4; 23,6; 25-…-31,5-…- 40-…- 50-…- 63-…- 80-…-100-…- 125-…- 160-…- 200-…- 250-…- 315-…- 400-…- 500-…- 630-…- 800-…- 1000-…- 1250-…- 1600-…-2000; 2120; 2240.
Расчетная ЧВШ (np):
По рекомендации ЭНИМС
;
Фактическая, обеспечиваемая приводом станка
РС:
УКБ:
Диапазон регулирования ЧВШ:
При постоянной мощности:
При постоянном моменте:
Диапазон регулирования ЭД:
При постоянной мощности:
При постоянном моменте:
;
Необходимое число ступеней дополнительной АКС для расширения диапазона Rэ(Р) ЭД до величины диапазона Rn(P) ЧВШ:
.
На станке
.
Передаточные
отношения передач, выраженные через
:
Определение значений крутящего момента и минимальной мощности:
Промежуточные точки:
М200=525 Нм; М335=314 Нм; М630=167 Нм; М1250=84 Нм.
Промежуточные точки:
Р31,5=3,6 кВт; Р50=5,8 кВт; Р80=9,3 кВт.
Строим график ЧВШ ПГД и график мощности и крутящего момента от ЧВШ:
Рисунок 17
