Расчет и конструирование сопряжения балок настила с главными
Сопряжение в одном уровне
В случае необходимости сопряжения балок в одном уровне, стенка вспомогательной балки крепится к ребру жесткости главной балки на болтах, для чего у вспомогательной балки вырезают концевые участки полок (см. рис.3.8). Опорная реакция вспомогательной балки воспринимается соединительными болтами, работающими на срез.
Определяем диаметр болтов. Для болтов класса точности В принимается на 3 мм меньше диаметра отверстия, т.е:
|
|
И увязываем с существующими диаметрами болтов
Принимаем болт d = 22 мм.
В соответствии с принятым диаметром болтов уточняется диметр их отверстий:
|
|
Возможно два вида разрушения болтового соединения:
- срез болтов при достаточно толстых ребрах и стенке вспомогательной балки;
- смятие поверхности отверстий наиболее тонкого из соединяемых листов (стенки вспомогательной балки либо ребра жесткости главной балки).
1.12.2.9 Расчетное усилие, которое может быть воспринято одним болтом при условном срезе болта:
|
|
|
Расчетное усилие, которое может быть воспринято одним болтом при смятии металла, соединяемых элементов в отверстиях:
|
|
|||
где, |
|
расчетное сопротивление срезу одноболтового соединения |
|
|
|
|
расчетное сопротивление смятию одноболтового соединения, |
|
|
|
|
количество
расчетных плоскостей среза одного
болта, в данном случае
|
|
|
|
|
наружный диаметр болта, см; |
|
|
|
|
площадь поперечного сечения болта по резьбе, см2; |
|
|
|
|
коэффициент условий работы болтового соединения, d – диаметр отверстия для болта, |
|
|
|
|
коэффициент условий работы, |
|
|
|
|
наименьшая суммарная толщина элементов в соединении, снимаемых в одном направлении, в данном случае равняется меньшей толщине: стенки вспомогательной балки t=1,2 см или ребра жесткости tr=3 см, принимаем t=1,2 см |
|
Из
двух найденных расчетных усилий
и
выбираем меньшее значение
,
по которому и определяем требуемое
количество болтов:
|
|
Принимаем количество болтов 5 шт.

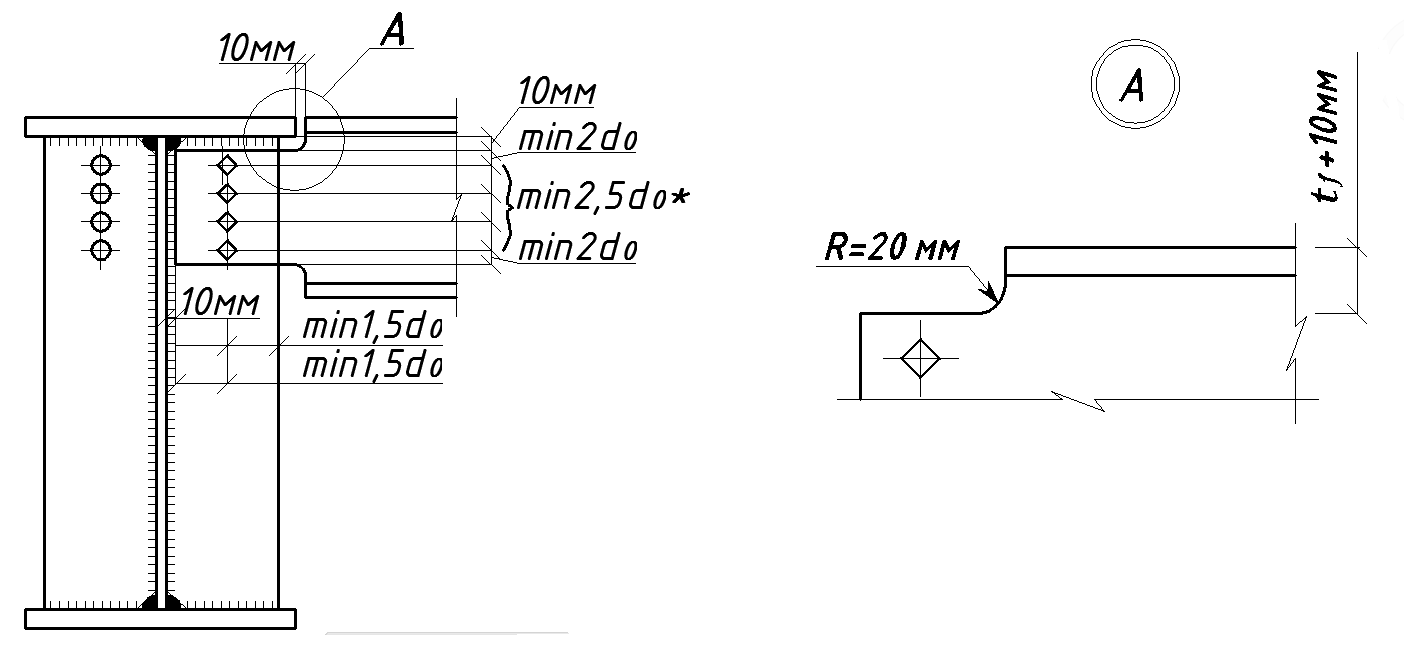

Рис. 3.8. Сопряжение вспомогательной балки с главной в одном уровне
Литература
ДБН В.2.6–163:2010 «Сталеві конструкції. Норми проектування, виготовлення і монтажу». Мінрегіонбуд України. – К.: 2011. – 202 с.
ДБН В.1.2. – 2: 2006 «Навантаження і впливи. Нормипроектування», МінбудУкраїни. – К.: 2006. – 59 с.
«Металлическиеконструкции» в 3-х т. подредакцией В.В. Горева. –М.: Высшая школа, 2001г.
Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. «Металевіконструкції». – Львів: Світ, 2002.
