Современные комплексные модификаторы для бетона
Добавки для бетонов — природные или искусственные химические продукты, вводимые в составы бетонов при их изготовлении с целью улучшения технологических свойств бетонных смесей, физико-химических свойств бетонов, снижения их стоимости.
Классификация химических добавок:
По основному эффекту действия:
1.Регулирующие свойства бетонных и растворных смесей:
1.1. Пластифицирующие;
1.2. Стабилизирующие;
1.3. Водоудерживающие;
2. Регулирующие схватывание бетонной смеси и твердение бетона:
- замедляющие схватывание;
- ускоряющие схватывание;
- ускоряющие твердение;
- обеспечивающие твердение при отрицательных температурах (противоморозные);
3. Регулирующие плотность и пористость бетонной смеси и бетона:
- воздухововлекающие;
- пенообразующие;
- газообразующие;
- уплотняющие;
- добавки – регуляторы деформаций бетона.
4. Повышающие защитные свойства бетона к стали:
- ингибиторы коррозии стали
5. Придающие бетону специальные свойства:
- гидрофобизирующие
- повышающие коррозионную стойкость;
- биоцидные;
- электроизоляционные;
- электропроводящие;
- противорадиационные.
По химической активности:
1. Инертные
Тонкомолотые песок, известь и другие.
Предназначены:
1. Для экономии цемента;
2. Для получения плотного бетона при малых расходах цемента.
Вводятся в количестве 5…20% и более (до 50%) от массы цемента.
2. Поверхностно-активные вещества (пав)
Гидрофилизирующие
Способствуют обволакиванию дисперсных частиц цемента экранирующими плёнками органического вещества с эффектом пластификации смеси без нарушения основных процессов отвердевания и формирования структуры цементного камня и бетона.
Гидрофобизирующие
Адсорбируются на поверхности раздела воздух-вода, понижают поверхностное натяжение воды и стабилизируют мельчайшие пузырьки воздуха.
Образовавшиеся замкнутые воздушные пузырьки, предохраняют разрушение материала при замерзании свободной воды, т.е. повышается морозостойкость бетона.
Вместе с тем, практически не возникает водопроницания материала, так как количество воздушных пузырьков невелико (около 3…4%).
3. Химически активные
Вступают в химические реакции с портландцементом и продуктами его гидратации.
4. Комплексные
1. Пластифицирующие добавки:
Сульфитно-дрожжевая бражка
СДБ — отход лесопромышленных комплексов (при переработке целлюлозы).
Вводится в количестве 0,2…0,4 % от массы цемента.
Суперпластификаторы типа С-3
Синтетические полимерные вещества на основе (сульфинированных) меламиноформальдегидных смол.
0,1…1,2% от массы цемента (обычно — ≈0,6%)
С-3 позволяет:
- увеличить подвижность бетонной смеси от П1 до П5;
- снизить водопотребность ≈ 20-30 %, а следовательно увеличивать прочность бетона в суточном возрасте на 50% и более, а в месячном — на 30…40%;
- увеличить конечные прочностные характеристики до 20 %;
- увеличить сроки схватывания и живучесть бетонной смеси;
- повысить влагопроницаемость, трещинностойкость, морозостойкость;
- снизить расход цемента ≈ 15 %.

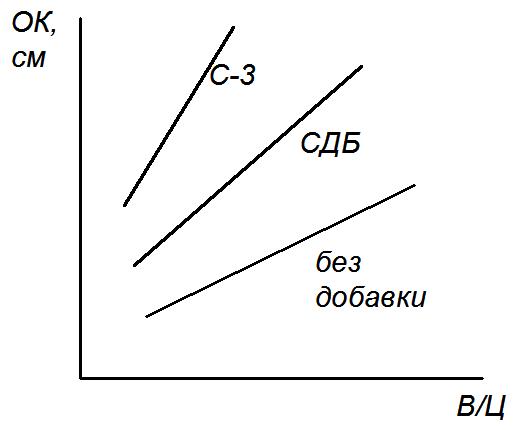

СДБ — увеличивает ОК в 2..3 раза, С-3 — в 10 и более раз.
СНВ
Смола нейтрализованная воздухововлекающая
Получается путём омыления канифоли едким натром.
Позволяет за счёт уменьшения расхода воды сократить расход цемента на 8…12%.
Повышает морозостойкость и водонепроницаемость бетона. Снижает расслаиваимость бетонной смеси Несколько замедляет твердение бетона в раннем возрасте, поэтому часто применяют в сочетании с добавками-ускорителями твердения цемента.
СДО
Смола древесная омыленная.
Получается путем омыления частично конденсированной древесной смолы щелочью.
Повышает морозостойкость; Понижает плотности бетона; Улучшает удобоукладываемость бетонной смеси;
