Расчет искусственного освещения

Задачей расчета искусственного освещения является определение необходимого количества и мощности ламп электрической осветительной установки для создания в производственном помещении заданной освещенности, а также определение ожидаемой освещенности на рабочей поверхности при известном числе и мощности ламп.

Расчет искусственного освещения производится следующими методами: методом светового потока, точечным методом, методом удельной мощности (методом ватт) и расчетом прожекторов.

Расчет искусственного освещения по методу светового потока

Метод светового потока, является основным для расчета общего равномерного освещения производственных помещений, когда определяется средняя освещенность горизонтальной поверхности.

Световой поток одной лампы F определяется по формуле

(5)

где F_Л – световой поток одной лампы, лк.

Е – нормируемая освещенность, лк (таблицы 1, 2, 3);

S – площадь помещения, м²;

К_З – коэффициент запаса, принимается равным 1,22 в зависимости от запыленности рабочего помещения;

z – коэффициент минимальной освещенности, равный 1,15 для ламп накаливания и ДРЛ и 1,1 – для люминесцентных ламп;

N – число светильников общего назначения;

n – число ламп в светильнике (для люминесцентных ламп);

η – коэффициент использования осветительной установки, равен 0,40,7 в зависимости от размеров помещения и отражающей способности стен и пола. Меньшие значения соответствуют светлому покрытию стен и пола.

Тип светильника (рисунки 1, 2) выбирают по условиям внутренней среды (таблица 12), а источники света (тип ламп) в них выбирается в зависимости от характеристики зрительной работы по требованиям к цветоразличению (таблицы 13, 14).

Число светильников определяется с учетом оптимального отношения расстояния между светильниками L_СВ (таблица 15).

Расстояние от крайнего ряда светильников до стен при расположении рабочих мест у стен принимается L₁ = 0,2–0,3L_СВ, во всех остальных случаях – L₁ = 0,4–0,5L_СВ.

Число рядов светильников по ширине n_Р.Ш и длине n_Р.Д помещения определяется по формулам

, (6)

, (7)

где a и b  соответственно ширина и длина помещения, м.

1	2	3	4	5	6
7	8	9	10	11	12

1 – «Универсаль» (У, Ум, Уз); 2 – «Глубокоизлучатель» (Гэ, Гз); 3 – фарфоровый полугерметичный (Фм); 4 –пылеводонепроницаемый (ПВ); 5 –повышенной надежности против взрыва (НОБ, НОГ); 6 – промышленный уплотненный с отражателем (ПУ); 7 – промышленный уплотненный без отражателя (ПУ); 8 – с закрытым снизу колпаком (СПЗ); 9 – с открытым снизу колпаком (СПО); 10 – «Молочный шар»; 11 – «Люцетты»; 12 – потолочный сельскохозяйственный (ПСХ)

Рисунок 1 – Светильники с лампами накаливания

1 2

3

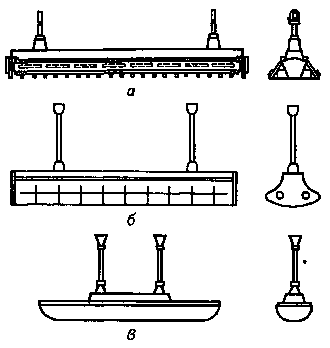

1 – подвесной открытый дневного света с защитным углом α = 15° (ОД, ОДО, ОДОР); 2 – подвесной открытый прямого света с защитным углом α = 30° (ШЛД, ШОД); 3 – пылевлагозащищенный рассеянного света (ПВЛ)

Рисунок 2 –Светильники с люминесцентными лампами

Число устанавливаемых светильников по ширине n_СВ.Ш и длине n_СВ.Д помещения определяется по формуле

(8)

Следовательно общее число устанавливаемых в помещении светильников

. (9)

В зависимости от полученного по формулам (5) светового потока по таблицам 16, 17, 18 выбираются наиболее подходящие лампы.

Последним этапом расчета искусственной освещенности является определение мощности системы освещения

. (10)

где Р_Л – потребляемая мощность лампы, Вт (таблицы 16, 17, 18).

Таблица 12 – Допустимые типы светильников в зависимости

от условий окружающей среды

Характеристика помещений	Допустимые типы светильников с лампами накаливания	Допустимые типы светильников с люминесцентными лампами
Сухие и влажные	Все типы	ОДО, МОДР, ПВЛ, МЛ, ВОД, ВЛВ, ВЛН, ПЛУ, ШОД, ШЛД, АОД, ПНЗ
Сырые	Гэ, Лц, Фм, Шм, ПУ	ОДО, ОДОР, МОДР, ПВЛ, ВОД, ВЛВ, ВЛН, ПЛУ, ПНЗ
Особо сырые	Лц, Гз, Гэ, СПО, Фм	ПВЛ, ВОД, ВЛВ, ВЛН, ПЛУ
С химически активной средой	Лц, Фм, Гэ, СХ, НОБ	ПВЛ, ВОД, ВЛВ, ВЛН, ПЛУ, ПНЗ, РВЛ
Пыльные	А, Гэ, Гг, ПУ, ПГТ, СХ, РН, НОБ, Фм, РНЛ	ПВЛ, ВОД, ВЛВ, ВЛН, ПЛУ, СХЛ
Пожароопасные	Гэ, Гп, ПГТ, Фм, ПУ, ПГТ, РН, СХ, НОБ, Шм,	ПВЛ, ВОД, ВЛВ, ВЛН, ПЛУ, СХЛ
Взрывоопасные	ВЗГ, ВЗБ, ВЗГ, В4А, В4Б, ПУ, ПГТ, РН, СХ, Фм, НОБ	ВОД, ВЛВ, ВЛН, ПЛУ, НОГЛ

Таблица 13 − Источники света при системе общего освещения
