1. Технічна характеристика автомобілерозвантажувачів

Показник	ГУАР
	15Н (С)	15Н (П)	15-У
Вантажопідйомність, т	15	15	18
Найбільший кут нахилу платформи, град	38	38	38
Час, сек: підйому платформи опускання	38 20	46 24	38 20
Встановлена потужність, кВт	11	11	11
Габарити, мм довжина ширина висота	10770 2978 1712	8665 3333 2250	12810 3000 1505
Маса, кг	4226	3736	5900

Конвеєр типу АК (рис. 4). Призначений для навантаження овочів і дрібних штучних вантажів у трюми річкових суховантажних суден, залізничні вагони, автоконтейнери та ін. Встановлюється на відкритих майданчиках і у складських приміщеннях, розміри яких дозволяють установку конвеєра. Являє собою пристрій стаціонарного типу, тяговими і несучими органами якого є робоче полотно шириною 500 мм, що складається з ланцюгів з кроком 19,05 мм і брезентової стрічки, з'єднаних між собою сталевими й дерев'яними планками. Брезентовий стрічка має кармани для фіксації вантажу.

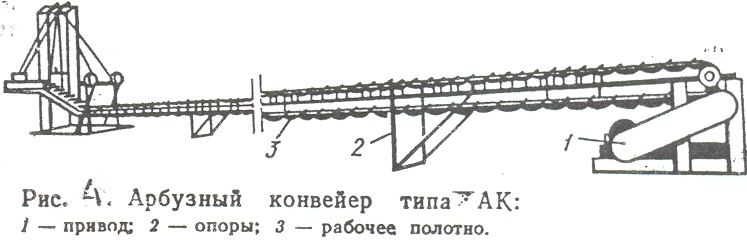

Рис. 4 Конвеєр типу АК:

1 - привід; 2 - опори, 3 - робоче полотно

Технічна характеристика конвеєра типу АК

Продуктивність, т/год …………………………………………..20

Швидкість стрічки, м/сек …………………………………….0,45

Максимальне навантаження на 1 м довжини, кг ……………..20

Найбільша висота завантаження, м …………………………….4

Глибина завантаження, м ………………………………………..4

Встановлена потужність, кВт …………………………………4,5

Габарити, мм:

довжина ………………………………………….35800

шириною ………………………………………….2000

висота ……………………………………………..4500

Маса, кг ………………………………………………………..3400

Стрічковий стаціонарний конвеєр ТС-2 (рис.5). Призначений для переміщення насипних і штучних вантажів. Складається з рами, що складається з окремих секцій, приводну і натяжної станції, стрічки та роликоопори.

Технічна характеристика конвеєра ……………………….ТС-2

Продуктивність, т / год ……………………………………….15

Ширина стрічки, мм …………………………………………600

Швидкість транспортування, м / сек ………………………..1,2

Встановлена потужність, кВт ……………………………….5,5

Габарити, мм:

довжина ……………………………….…..42310

ширина ……………………………………..2287

висота ………………………………………..830

Маса, кг ……………………………………………………..2700

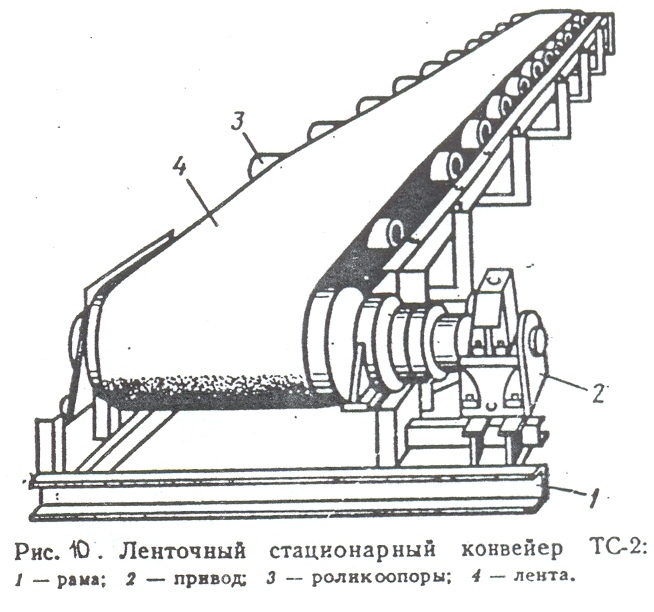

Рис. 5. Стрічковий стаціонарний конвеєр ТС-2:

1 - рама, 2 - привід; 3 - роликоопори, 4 - стрічка.

Стрічковий похилий пересувної конвеєр КНПС-4 (рис. 6). Призначений для транспортування тарних вантажів і використовується на складах і відкритих майданчиках при навантаженні та розвантажені залізничних вагонів і автомобілів. Складається з візка, встановленого на чотирьох колесах і забезпеченого домкратами, стріли з приводним і натяжним барабанами, робочого настилу у вигляді конвеєрної стрічки з прикріпленими до неї опорами, ручного насоса, підйомної штанги, реверсивного привода та електрообладнання. Стріла конвеєра, що складається з двох з'єднаних між собою частин - опорної і відкидної, шарнірно пов'язана з візком та підтримується підйомною штангою, що складається з двох зв'язаних між собою плунжерних гідроциліндрів.

Рис. 6. Стрічковий похилий

конвеєр КНПС-4:

1 - візок; 2 - домкрат;

3 - підйомна штанга;

4 - стріла, 5 - упор-огородження;

6 - стрічка, 7 - електопривід.

Технічна характеристика конвеєра КНПС-4

Продуктивність, т / год ……………………………...…………………………….50

Маса вантажу, - одночасно перебуває

на стрічці, кг, не більше………………………………………………………….120

Мacca одиничного вантажу, кг, не більше ………………………………………60

Швидкість стрічки, м / сек………………………………………………………..0,5

Ширина стрічки, мм ……………………………………………………………..400

Висота підйому вантажу над рівнем підлоги, м ………………………..0,44 ... 2,9

Кут нахилу стріли конвеєра, град ………………………………………….12 ... 37

Встановлена потужність, кВт ……………………………………………………1,1

Габарити, мм:

довжина при куті нахилу стріли 12 °………………………… 4200

в транспортному положенні………………………………….. 2385

ширина …………………………………………………………...700

висота при куті нахилу стріли 12 ° …………………………...1300

в транспортному положенні …………………………………..1025

Маса, кг …………………………………………………………………………..390

Стрічковий похилий пересувний конвеєр ЛТ-6 (рис. 7). Призначений для переміщення сипучих і тарних вантажів на базах і відкритих майданчиках (табл. 2). Складається з рами, приводної і натяжної станцій, стрічки та роликоопор, встановлених на ходових колесах.

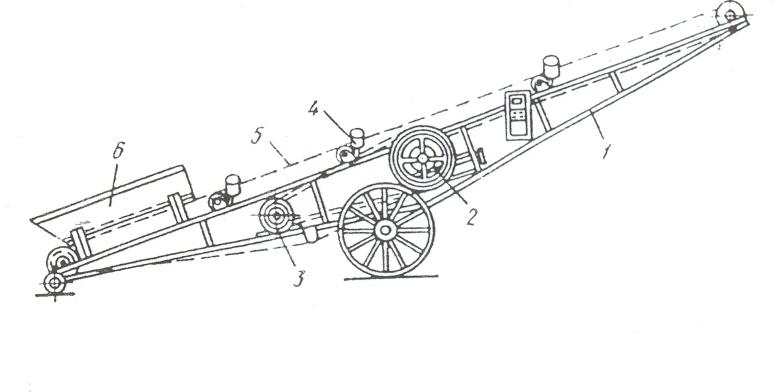

Рис. 7. Стрічковий похилий пересувний конвеєр ЛТ-6

1 - рама, 2 - натяжна станція, 3 - привід, 4 - роликоопори, 5 - стрічка;

6 - борти.
