2.3.1 Правила измерения микрометром

Прежде чем пользоваться микрометром, нужно убедиться, что он исправен. При этом нули его шкал должны совпадать друг с другом.

Затем вращением рукоятки 6 раздвигают пространство между опорной пяткой 2 и микрометрическим винтом 3 и помещают между ними предмет. Вращением барабана 6 по часовой стрелке подводят торец винта к поверхности предмета. Окончательное нажатие винта на предмет следует делать только рукояткой 7, не допускающей сильного сжатия предмета. Момент сжатия фиксируется треском храповика. После двух – трех щелчков дальнейшее сжатие недопустимо.

а)

б)

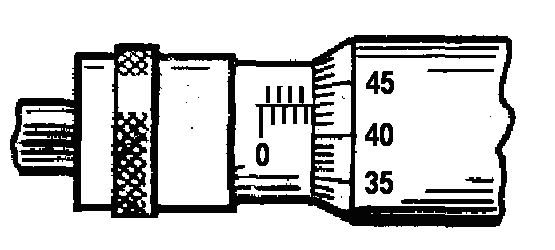

Рисунок 4 Пример определения показания микрометра

Например, отсчет по микрометру равен:

рисунок 4а: L = (4 1 + 0,5+ 43 0,01) мм = 4,93 мм.(δ=0,5мм).

рисунок 4б: L = (4 1 + 0+ 43 0,01) мм = 4,43 мм.(δ=0).

3 Порядок выполнения работы и требования к оформлению результатов

3.1 Штангенциркулем произвести измерение высоты h цилиндра 5 раз в разных вертикальных плоскостях. Результат измерений занести в таблицу 1.

3.2 Микрометром произвести измерения диаметра D основания цилиндра 5 раз в разных сечениях цилиндра. Результат измерений занести в таблицу 1.

Таблица 1 Результаты измерений линейных размеров тел

Обозначения физических величин
№ опыта	hi, мм	hi*) мм	( hi)2 мм2	Di, мм	Di*) мм	( Di)2 мм2
1 2 3 4 5
Среднее значение	=		=	=		=

^*) Δh и ΔD – абсолютные погрешности, правила их нахождения указаны в п. 4.4 (стр. 14).

3.3 Рассчитать среднее арифметическое значение высоты цилиндра :

3.4 Рассчитать среднее арифметическое значение диаметра цилиндра :

3.5 Рассчитать среднее значение объема цилиндра :

, (5)

где и - средние значения соответственно диаметра и высоты.

3.6 Численное значение получить в мм³, округление числа не проводить до того, пока не будет найдена погрешность V. ( Пример: предварительное число 19467,278 мм³). Занести в таблицу 2 значение .

Таблица 2 Результаты измерений и вычислений объема, массы и плотности вещества цилиндра

Обозначения физических величин
V	ΔV	m	Δm	ρ	Δρ

3.7 Определить массу цилиндра на весах, имеющихся в учебной лаборатории.

3.11 Записать показания со светового окошка. Цена одного деления нониуса 0,01.

3.12 Погрешность при взвешивании для данных весов = 0,01 г (инструментальная погрешность).

Числовое значение массы m (в граммах) и погрешности весов записать в таблицу 2.

3.13 Рассчитать плотность вещества цилиндра по формуле:

(г/мм³), (6)

затем перевести в единицы системы СИ, т.е. в кг/м³, и записать в таблицу 2.
