Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Башкирский государственный аграрный университет» |
Методические указания |
Б2. Б.5 Физика |
Кафедра физики
Б2. Б.5. ФИЗИКА
Физические основы механики
Лабораторная работа № 1.1а
ИЗМЕРЕНИЕ ЛИНЕЙНЫХ РАЗМЕРОВ ТЕЛ,
ВЫЧИСЛЕНИЕ ОБЪЕМА И ПЛОТНОСТИ ТЕЛ
ПРАВИЛЬНОЙ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ
Методические указания
Направление подготовки
270800 Строительство
Профиль подготовки
Промышленное и гражданское строительство
Гидротехническое строительство
Квалификация (степень) выпускника
Бакалавр
Уфа 2012
УДК 531
ББК 22.21
Л 12
Рекомендовано к изданию методической комиссией энергетического факультета БГАУ (протокол №_____ от «____» ____________________ 2012 г.)
Составители: доцент Белобородова Н.Н.,
ст. преп. Посняк В.К., доцент Юмагужин Р.Ю
Рецензент: доцент кафедры технологии металлов и ремонта машин Фаюршин А.Ф.
Ответственный за выпуск: зав. кафедрой физики доцент Юмагужин Р.Ю.
Лабораторная работа № 1а Измерение линейных размеров тел, определение объема и плотности тел правильной геометрической формы
Цель и задачи работы: Приобретение навыков измерения линейных размеров тел, освоение техники взвешивания тел. Изучение измерительных приборов штангенциркуля, микрометра и весов. Экспериментальное определение объема цилиндра и плотности вещества. Освоение методики обработки результатов прямых и косвенных измерений по правилам математической статистики.
1 Общие сведения и описание приборов
Для измерения линейных размеров тел используются различные приборы и инструменты: масштабная линейка, штангенциркуль, микрометр, катетометр, оптический длинномер, компаратор и др. Простейшие из них: масштабная линейка, штангенциркуль, микрометр.
Измерение с помощью
масштабной линейки с ценой наименьшего
деления 1 мм
не позволяет получать результат точнее,
чем до целого числа миллиметров. Доли
миллиметра можно оценить лишь «на
глазок», максимальная инструментальная
погрешность равна половине цены деления
масштаба, т.е.
0,5
мм.
Штангенциркуль позволяет провести более точные измерения за счет дополнительной линейки – нониуса.
Нониус позволяет повысить точность измерения в 10, 20, 50 раз. Нониусы изготавливаются таким образом, чтобы длина n делений нониуса была равна длине (N – 1) делений основной шкалы, т.е.
n a = ( N – 1)b, (1)
где a – длина одного деления нониуса, b – длина наименьшего деления основной шкалы.
Точностью нониуса Т называется величина, равная отношению цены наименьшего деления b основной шкалы к числу делений нониуса n:
Т =
. (2)
Точность нониуса равна его максимальной погрешности.
В любом положении нониуса относительно основной шкалы одно из делений нониуса совпадает с каким-либо делением основной шкалы. Отсчет по нониусу основан на способности глаза фиксировать это совпадение делений нониуса и масштаба.

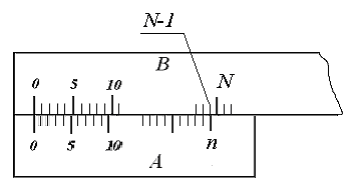

Рисунок1 Схема относительного расположения масштабной линейки В и нониуса А
