Лекция №14 Методы обработки и назначение обрабатываемых поверхностей.
(Продожение. Начало – см. Лекцию №13).
Обработка отверстий по 7 квалитету точности с ограничениями в части допусков формы и валов по 6 квалитету с ограничениями в части допусков формы
|
Точность обработки Класс Квалитет |
Допуски на фор-му и расположе-ние обрабатывае-мых поверхнос-тей |
Метод обработки в мелкосерийном производстве (конечные переходы) |
Сущность метода обработки |
Примечания |
Гнезда под шарикоподшип-ники (ш/п) клас-са “0”, а также класса “6” при ресурсе ≤500 часов Машины по Рис. №№ 1; 6; 9 |
2/7 |
См. материал: “Шарикопод-шипники. Лекция №19. Рис. 19.1.4” |
Тонкое (алмазное) растачивание
|
|
Требуемые допуски бие-ния на упор-ные торцы под ш/п обеспе-чиваются без проблем |
Шлифование повышенной точности |
|
||||
Шейки под шарикоподшип-ники класса «0», а также класса «6» при ресурсе ≤500 часов Машины по Рис. №№ 1; 2 |
2/6 |
См. материал: “Шарикопод-шипники. Лекция №19. Рис. 19.1.5” |
Шлифование |
См. выше |
|
Тонкое (алмазное) обтачивание |
|
Назначение
обрабатываемой поверхности
Совместная обработка гнезд с одного установа в данном случае, как правило, не выполняется, а допуски положения и зазоры, определяющие перекосы между внутренними и наружными кольцами шарикоподшипников, задаются из расчета обеспечения перекоса колец в пределах 3´÷4´.
Обработка отверстий по 7 квалитету точности без ограничений в части допусков формы и валов по 6 квалитету точности без ограничений в части допусков формы.
Назначение обрабатываемой поверхности |
Точность обработки Класс Квалитет |
Допуски на форму и расположение обрабатываемых поверхностей |
Метод обработки в мелкосерийном производстве (конечные переходы) |
Сущность метода обработки |
Примечания |
Под посадку на вал в точных узлах и деталях (посад-ки, как правило, “неразборные” или ходовые) |
2/7 |
Допуск формы в пределах поля допуска на размер. Допуск положения – по усмотрению конструктора |
Растачивание |
См. выше |
|
Шлифование |
См. выше |
|
|||
Развертывание |
|
|
|||

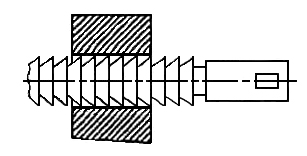

Протягивание |
|
|
|||
Под посадку точных узлов и деталей (посадки, как правило, «неразборные» или ходовые) |
2/6 |
Допуск формы в пределах поля допуска на размер. Допуск положения – по усмотрению конструктора |
Шлифование |
См. выше |
|
Тонкое (алмаз-ное) обтачивание |
См. выше |
|
|||

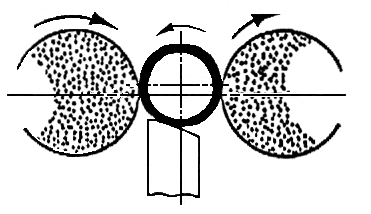

Шлифование на безцентрово-шлифовальных станках |
|
Способ осо-бенно хорош при отсут-ствии на ва-лу буртиков |
Обработка отверстий и валов по 7 и 6 квалитетам соответственно находит наиболее широкое распространение в посадках различного назначения.
