Основные технические данные роторов регенеративных
воздухоподогревателей различных типов ТКЗ.
Показатели. |
РВВ-54 |
РВВ-68 |
РВВ-88 |
РВВ-98 |
Внутренний диаметр, мм |
5400 |
6800 |
8846 |
9864 |
Наружный диаметр ступицы, мм |
800 |
800 |
1200 |
1200 |
Число секторов, шт:------- для прохода газов --------- для прохода воздуха------- |
24 11 11 |
24 11 11 |
24 11 11 |
24 11 11 |
Масса с набивкой, тн |
66,6 |
155,2 |
260 |
337,8 |
Частота вращения, об/мин |
2 |
2 |
2 |
2 |
Общая масса РВВ, тн |
90 |
180 |
300 |
500 |
В воздухоподогревателях ТКЗ типов РВВ-88 и РВВ-98 кроме окружных и радиальных уплотнений имеются также и регулируемые аксиальные уплотнительные плиты, которые расположены вдоль образующих ротора между кожухов и ротором и разделяют пространство между ними на газовую и воздушную части.
Кроме РВВ с вращающимся ротором, имеются аппараты с неподвижной поверхностью нагрева, расположенной в статоре, которые изготовляются фирмой «Ротемюлле» (ФРГ). Металлическую поверхность нагрева воздухоподогревателей типа Ротемюлле собирают в пакеты без каркасов при помощи специальных шпилек. Выходную холодную часть поверхности нагрева этих воздухоподогревателей выполняют из керамических блоков, устанавливаемых на металлическую набивку. Воздухоподогреватели фирмы «Ротемюлле» получили сравнительно большое распространение.
РВВ конструктивно сложны, отличаются высокими присосами воздуха (до 20%), наконец, имеют существенный эксплуатационный недостаток – наличие массивного вращающего ротора. Несмотря на это, РВВ получили исключительное распространение на мощных энергоблоках из-за компактности, невысокого расхода металла, небольших аэродинамических сопротивлений и устойчивости к коррозии.
5. Ремонт регенеративных воздухоподогревателей.
1). Общие положения.
Ремонт регенеративных вращающихся воздухоподогревателей производится в соответствии с Техническими условиями на капитальный ремонт СО 34-38-20141-94 (ТУ 34-38-20141-94), конструкторской документацией завода изготовителя и другой нормативно – технической документации (НТД).

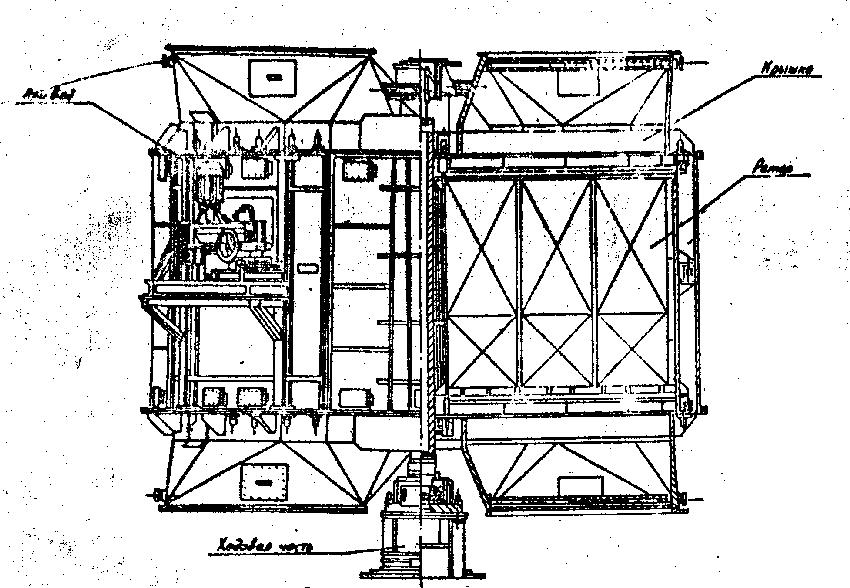

Рис. 9.10. Воздухоподогреватели.
РВП-54 и РВП-68.
Технические характеристики рвп-54 и рвп-68.
Наименование показателей. |
Значение величины. |
|
РВП-54 |
РВП-68 |
|
Диаметр ротора, м |
5,4 |
6,8 |
Диаметр ступицы, м |
0,8 |
0,8 |
Количество секторов ротора, шт. |
24 |
24 |
Масса ротора с набивкой, т |
66,6 |
107,0 |
Масса набивки, т горячего слоя холодного слоя |
24 20,0 |
40,3 34,1 |
Поверхность нагрева, м2 |
12,8х103 |
21,7х103 |
Тип редуктора |
ВД-7/У20-1500 или МЮ-2-18 |
ВД-IV 10/20 1500 или МЮ-2-18 |
Мощность электродвигателя, квт |
7 |
10 |
Частота вращения ротора, с-1(об/мин) |
0,03(1,8) |
0,03(1,8) |
