Экспликация помещений

Номер помещения	Наименование	Площадь, м2	Категория помещений
1	Торговый зал	42,39	норм.
2	Торговый зал	30,97	норм.
3	Торговый зал	16,39	норм.
4	Административное помещение	13,11	норм.
5	Кладовая	21,88	П-IIА
6	Комната персонала	6,24	норм.
7	Санузел	3,08	влажн.
8	Тамбур	1,69	норм.

2. В

   12

   колонке «номер по плану» проставить номер оборудования на плане арабскими цифрами (нумерация идет слева - направо: сверху - вниз). В колонке «Наименование» записать название оборудования; в колонке «Количество» – количество однотипного оборудования; в колонке «Примечание» записать марку, тип степень защиты, мощность и другую дополнительную информацию силового электрооборудования.

3. Составить таблицу для осветительного электрооборудования по аналогии с п.3.1.; 3.2..

4. Выполнить и заполнить угловой штамп 185 х 20.

Практическая работа № 2.

Подсчет электрических нагрузок,

выбор силового трансформатора и типа трансформаторной подстанции.

Задание:

Произвести расчет электрических нагрузок населенного пункта (рис. 3. и рис. 4) предприятия по ремонту сельскохозяйственной техники (здание № 1), выбрать силовой трансформатор и типы ТП, используя исходные данные практической работы № 1 и следующие дополнительные данные: А_уд.= 450 кВт/ч; n = 100; Т_max= 1600ч.; (здание № 2) – коровник на 100 голов; (здание № 3) – телятник на 100 голов; (здания № 4-10) – жилые одноквартирные дома не газифицированные; здания № 11-15 – жилые одноквартирные дома газифицированные. Все дороги асфальтированные, ширина

9-12 м. Выполнить расчет уличного освещения. Уличным освещением прочих токоприемников (торговые центры, хоздворы и т.д.) пренебречь.

Примечание: для задания № 2 и № 3 принять n = 3000.

Выполнение практической работы

1. Ознакомиться с теоретическим материалом. Если в течение расчетного периода электрифицированный объект намечено газифицировать с использованием природного газа, то полученную по номограмме нагрузку следует уменьшить на 20%.

При проектировании внешних сетей 0,38 кВ расчетные нагрузки на вводе сельских жилых домов с электроплитами принимают равными 6 кВТ, а с электроплитами и водонагревателями – 7,5 кВТ.

Для вновь электрифицируемых населенных пунктов, а также при отсутствии сведений об электропотреблении в домах расчетную нагрузку на вводах принимают:

• с преимущественно старой застройкой (более 60% домов построены свыше 20 лет назад) с газификацией 1,5 кВТ, без газификации 1,8 кВТ;

• с преимущественно новой застройкой с газификацией 1,8 кВТ, без газификации 2,2 кВТ;

• д

  13

  ля вновь строящихся благоустроенных домов в поселках городского типа, поселках при крупных животноводческих и других комплексах с газификацией 4 кВт, без газификации 5 кВт.

Расчетные нагрузки потребителей в сельской местности принимают из проектов электроснабжения этих потребителей или по их заявкам. Ориентировочно расчетные нагрузки этих предприятий можно определить при наличии сведений об их годовой производительности, пользуясь данными таблицы 1.2, по формуле

Р_расч= (1),

где А_уд – удельный расход электроэнергии на единицу продукции, кВТ ч;

n – годовое число единиц продукции;

T_max – годовое число часов использования максимума нагрузки, ч.

Полную расчетную мощность в дневной и вечерний максимумы нагрузок определяют по формулам:

S_расч.д=

S _расч.в=

В нормативах, приведенных в РУМ 11-81 для животноводческих и птицеводческих помещений ферм и комплексов, учтены электротепловые нагрузки для технологических нужд – местного обогрева молодняка, нагрева воды, обогрева инкубаторов и др.

Удельные нормы электрических нагрузок отопления и вентиляции животноводческих ферм, электрообогрева парников и теплиц для условий Центрального района с расчетной температурой наружного воздуха _н.ц= -25⁰С приведены в таблице 1.3.

14

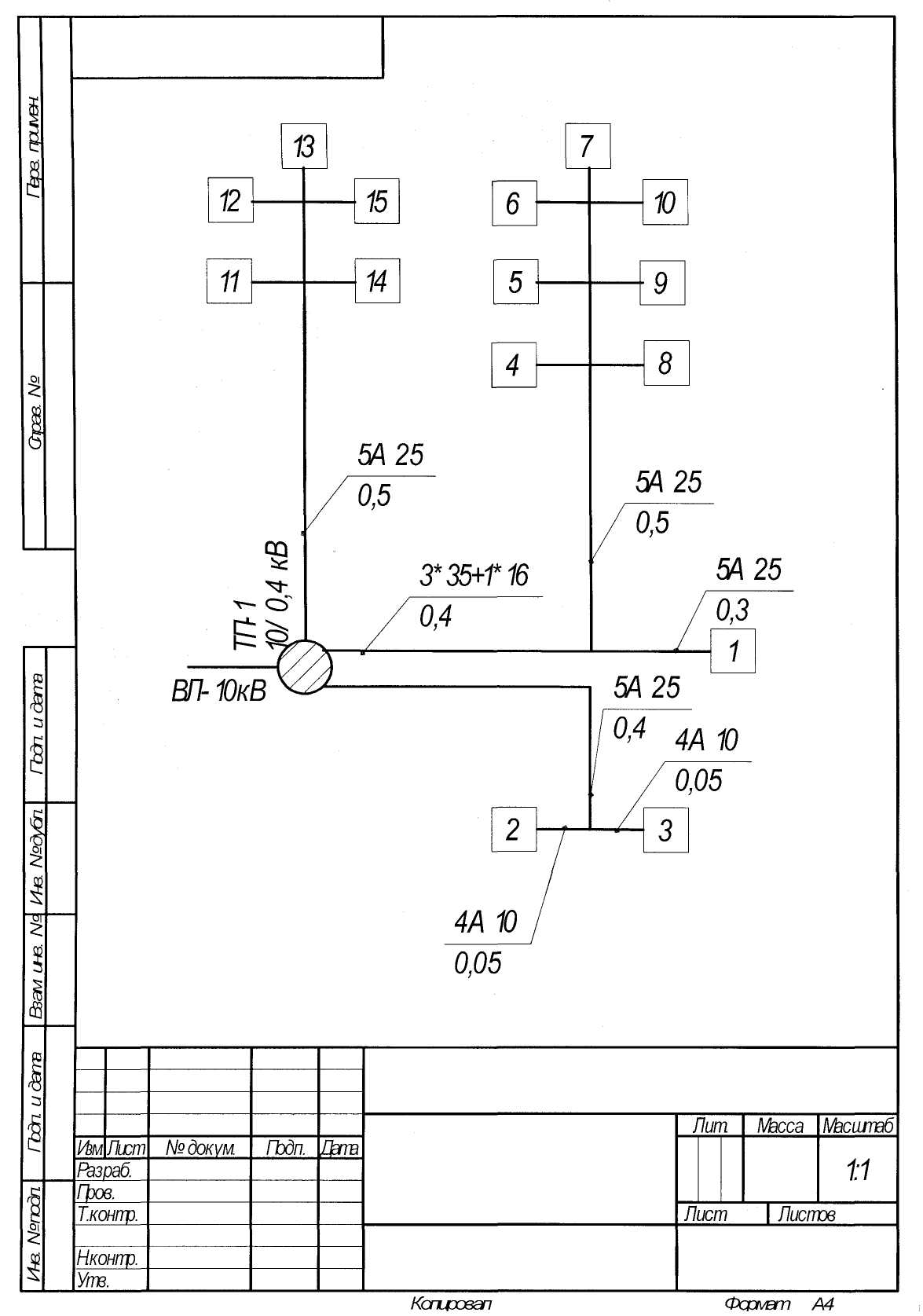

Рис. 3. План электроснабжения населенного пункта

15

Рис. 4. План электрификации предприятия

п

16

о ремонту сельскохозяйственной техники

Таблица 1.2.
