6.7.3. Дегидратация масел

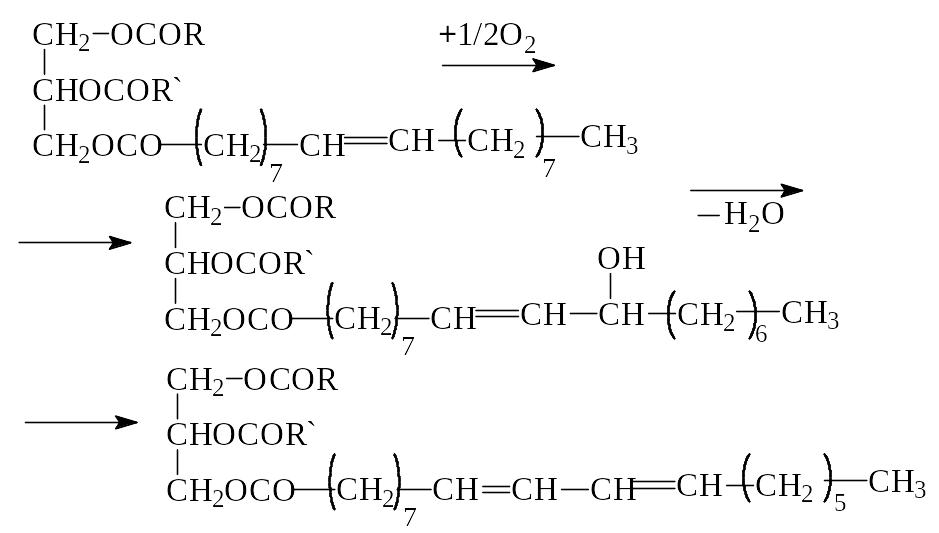

Дегидратация касторового масла. Полувысыхающие и особенно невысыхающие масла непосредственно не могут применяться для изготовления пленкообразователей. Но существуют приемы превращения их в высыхающие масла. Для этого используется дегидратация касторового масла, а также предварительное легкое окисление полувысыхающих масел с последующей их дегидратацией. Эти реакции приводят к появлению у исходных масел дополнительных ненасыщенных связей:
Если дегидратацию проводить слишком долго, то получается продукт с повышенной вязкостью за счет частичной полимеризации дегидратированного масла. Степень дегидратации обычно не превышает 8590%.
6.7.4. Технологические схемы получения препарированных масел и олиф
Для получения высококачественных лакокрасочных материалов масла необходимо подвергать очистке. Под очисткой (или рафинированием) понимают обработку масел с целью удаления взвешенных и растворимых нежировых компонентов и свободных жирных кислот. Возможная схема очистки, обеспечивающая получение высококачественного (лакового) масла, приведена на рис. 59.
Рис. 59. Технологическая схема процесса рафинирования масел:
1, 12, 16 – подогреватели; 2, 3 жидкостные счетчики; 4, 5 – емкости для сбора масла после осушки; 6 емкость для сбора слизистых веществ и соапстока;
7, 911 объемные мерники, 8 весовой мерник; 13 аппарат для обработки масла кислотой; 14 аппарат для обработки масла щелочью и хлоридом натрия; 15 аппарат для промывки масла отбельными землями; 17 аппарат непрерывного действия; 18, 19 – аппараты для отбеливания, 20 аппарат для слизистых веществ и соапстока; 21, 23 сепараторы; 22, 24, 28, 30 щестеренчатые насосы; 25, 26 – емкости для сбора промытого масла; 27 – насос-дозатор; 29 – фильтр-пресс;
31, 32 Аппараты для отделения жирных кислот
Согласно этой схеме, очистка масел состоит из следующих основных операций.
1. Обработка масла раствором кислоты (сернойв случае льняного или фосфорной в случае хлопкового и подсолнечного масел) с целью удаления слизистых веществ и фосфатидов.
2. Нейтрализация масла раствором щелочи (в основном для удаления свободных жирных кислот).
3. Промывание масла водой (для удаления остатков непрореагировавшей щелочи, мыл, минеральных фосфатов и некоторых других примесей).
4. Обезвоживание масла.
5. Отбеливание масла.
Обработку масла кислотой проводят в аппарате 13, снабженном паровым обогревом. После загрузки масла включают мешалку и обогрев. По достижении температуры 90°С к маслу из мерника 9 добавляют кислоту (40%-ную Н2SO4 или 80%-ную Н3РО4) и некоторое количество воды, предварительно подогретой в подогревателе 1 до 85°С. Обработку продолжают около 30 мин, после чего фосфатиды и слизистые вещества выпадают в осадок. Их отделяют от масла в сепараторе 21. Очищенное от слизистых веществ и фосфатидов масло передается насосом 22 в аппарат 14, где происходит обработка масла при 90°С раствором щелочи. С целью коагуляции образовавшихся солей жирных кислот («соапсток») к обработанной смеси добавляют некоторое количество 12%-ного раствора NaСl, после чего производят отделение соапстока на сепараторе 23. Далее масло передают в аппарат 15, где осуществляют его многократное промывание водой (вначале горячей 85°С, а затем холодной). Промытое масло обезвоживают при 90 °С в aппapaтe непрерывного действия 17 (типа «сушильной пленочной свечи»), обогреваемом водяным паром, под вакуумом (0,40,54 кПа). Однако выходящее из сушильного аппарата масло содержит некоторое количество влаги, необходимой для лучшего протекания процесса отбеливания (остаточная влага обеспечивает смачивание отбельной земли). Окончательная осушка масла проводится одновременно с процессом отбеливания, который осуществляют в аппаратах 18 и 19 при 100°С под вакуумом в течение 20 мин. Количество отбельной земли составляет 1,21,5% от массы масла. После окончания операции отбеливания масло охлаждается водой до 80°С и поступает на фильтрацию. Отделение отбельных земель проводят на фильтр-прессе 29 с намывным слоем, который образуется из отбельной земли при циркуляции масла из аппаратов для отбеливания 18 и 19 через фильтр-пресс. Циркуляцию осуществляют с помощью насоса 28. Очищенное на фильтр-прессе масло направляют на фасовку.
Схема предусматривает выделение свободных жирных кислот из слизистых веществ и соапстока. С этой целью слизистые вещества и соапсток из сепараторов 21 и 23 перекачивают насосом 30 в емкость 6.
Собранные в емкости 6 соапсток и слизистые вещества подвергают расщеплению в аппарате 20 с использованием раствора 30%-ной серной кислоты при 80°С в течение 1 ч. По окончании расщепления на поверхности реакционной массы появляется слой жирных кислот, после чего содержимое аппарата передается в емкости 31 и 32, в которых производится отделение их от водной фазы.
Технологическая схема процесса эпоксидирования масла надмуравьиной кислотой представлена на рис. 60.
Согласно этой схеме, процесс эпоксидирования проводят периодически, а промывку эпоксидированного масла, его осушку и отгонку толуола непрерывным способом. Эпоксидирование осуществляют при 70°С в двух попеременно работающих реакторах 13 и 14, снабженных рубашками для подачи пара и охлаждающей воды. В эти аппараты загружают соевое масло, необходимое количество толуола и перемешивают до образования гомогенного раствора. Затем содержимое нагревают до 70°С, после чего постепенно (через дозировочные насосы 1518) подают смесь муравьиной кислоты и пероксида водорода (образование смеси происходит в трубопроводах, ведущих в аппараты). Процесс экзотермичен, поэтому необходимо тщательно следить за температурой. В случае подъема температуры выше 70°С подают охлаждающую воду в рубашки аппаратов или (в экстренных ситуациях) непосредственно в аппараты.

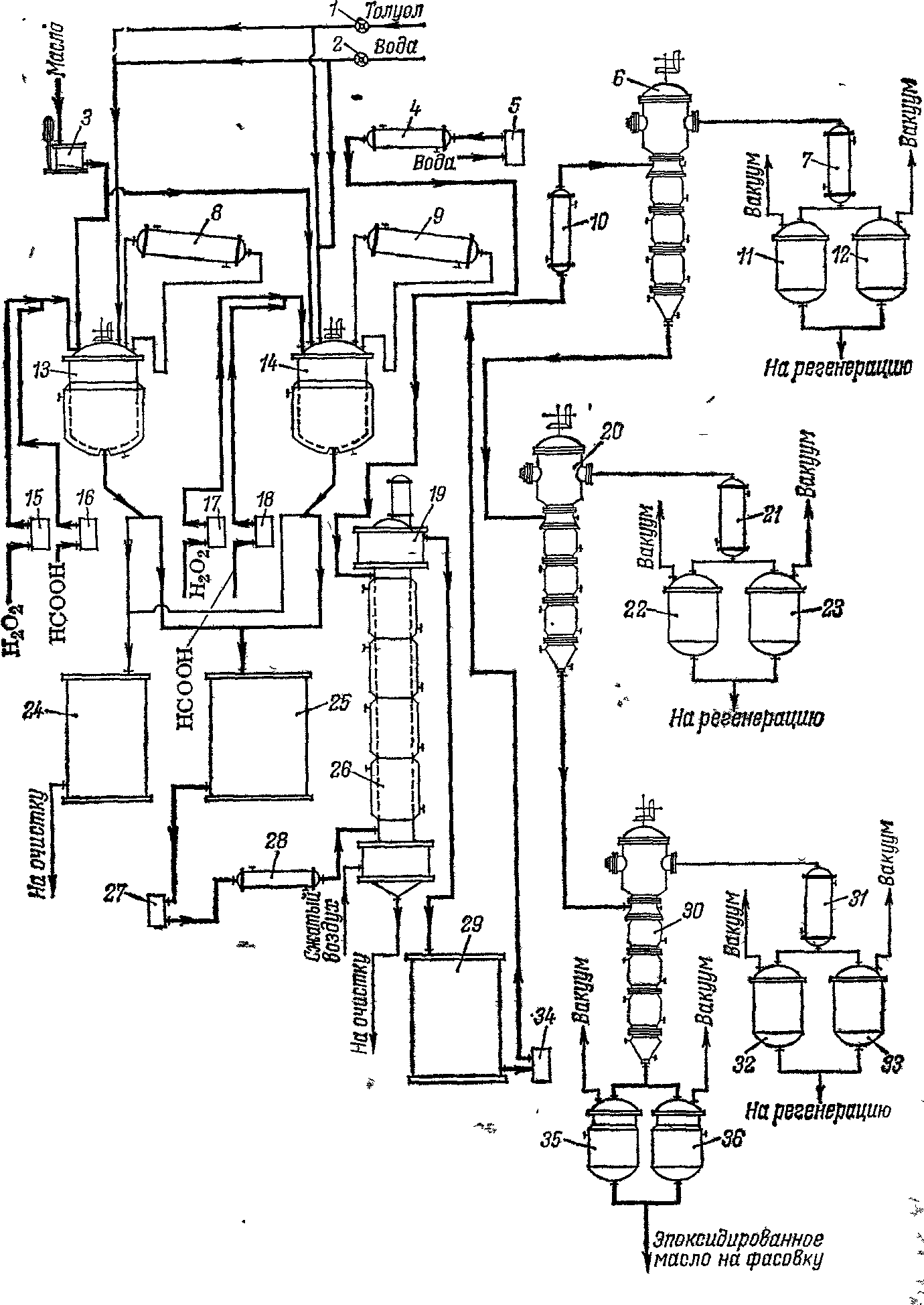

Рис. 60. Технологическая схема процесса эпоксидирования соевого масла надмуравьиной кислотой:
1, 2 жидкостные счетчики; 3 весовой мерник; 4, 10, 28 подогреватели;
5, 1518, 27, 34 дозировочные насосы; 6, 20, 30 тонкопленочные роторные испарители; 79, 19, 21, 31 конденсаторы; 11, 12, 22, 23, 32, 33 приемники;
13, 14 реакторы; 24, 25, 29 емкости; 26 пульсационная колонна;
35, 36сборники
Контроль процесса эпоксидирования ведут по изменению концентрации пероксида водорода. Процесс считают законченным, когда концентрация пероксида не превышает 4%. Затем реакционную смесь отстаивают, водную фазу сливают в емкость 24, а масло (после охлаждения до 50°С) в емкость 25. Промывку масла осуществляют в пульсационной колонне с насадкой 26 при 50°С противотоком. Масло на промывку из емкости 25 подается с помощью насоса 27 через подогреватель 28 в нижнюю часть колонны, а вода для промывки, также предварительно подогретая до 50°С в подогревателе 4, в ее верхнюю часть. Промытое масло через верхнюю отстойную зону колонны поступает в промежуточную емкость 29. Промывная вода выходит через нижнюю отстойную зону. Осушка эпоксидированного масла и отгонка от него толуола производится в трех расположенных последовательно тонкопленочных роторных испарителях 6, 20 и 30 при 140160°С под вакуумом, причем остаточное давление в этих аппаратах снижается (от первого аппарата к третьему) с 2,7 до 0,27 кПа. Отогнанный воднотолуольный дистиллят собирается в приемниках 11, 12, 22, 23, 32 и 33. Эпоксидированное масло, выходящее из последнего роторного испарителя 30, направляется на фасовку.
При окислении растительных масел образуются токсичные вещества, поэтому отработанный воздух поступает на специальную установку для улавливания и обезвреживания этих продуктов. Сначала он проходит через каплеотбойник, затем через орошаемый водой скруббер. Уловленные в каплеотбойнике и скруббере продукты в смеси с водой направляются в отстойник-делитель (жироловушка). Нижний водный слой подают в печь сжигания, в которой используется отработанный воздух с содержащимися в нем несконденсировавшимися продуктами, а верхний «масляный» слой утилизируют или также сжигают в печи.
