6. Металовироби промислового призначення

179

Цвяхи. Являють собою стержні циліндричної або конічної фор- ми з загостреним кінцем і головкою. Вони призначенні для нероз'єм- ного скріплення дерев'яних заготовок. За призначенням бувають будівельними, толевими, декоративними і т.п. Характеризуються діаметром і довжиною.

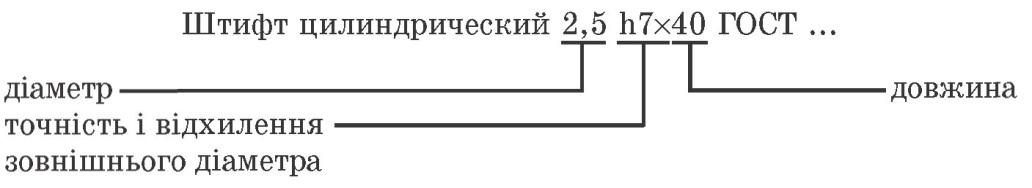

Якість кріпильних виробів повинна гарантувати міцне кріплен- ня або з'єднання різних деталей без послаблення в процесі експлуа- тації. Надійність кріплення залежить від міцності, точності розмірів, чистоти поверхні та інших показників кріпильних виробів. За цими показниками вони повинні відповідати вимогам стандартів.

Різьба на виробах повинна бути чистою, без задирів. Не допус- кається недоріз та скривлення різьби. На шурупах останні два-три витки повинні мати не повну глибину профілю, який сходить на нуль у місці переходу в гладкий стержень. Для шурупів з короткою

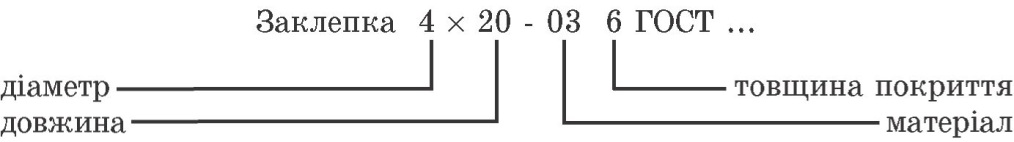

Заклепки. Являють собою вироби циліндричної форми з голов- кою на кінці для нероз'ємного з'єднання деталей шляхом склепуван- ня. Бувають з головками різної форми. Другий кінець заклепки, що виступає над склепуваними деталями, розклепують у холодному або гарячому стані молотком або спеціальним інструментом. Форма го- ловки визначається стандартом. Характеризується діаметром і дов- жиною.

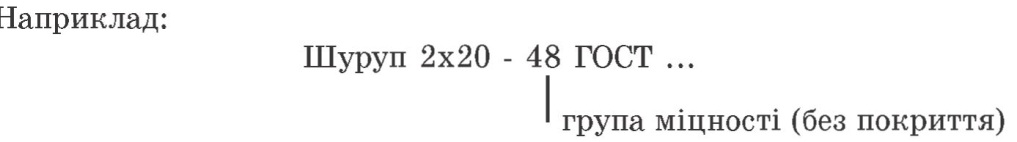

Шурупи. Являють собою стержні циліндричної або конічної фор- ми з загостреним кінцем і головкою різної форми під викрутку. На стержні виконана гвинтова нарізка. Застосовують для нероз'ємного з'єднання деталей з неметалічних матеріалів. Вони характеризують- ся діаметром і довжиною. Форма головки визначається стандартом.

різьбовою частиною (менше 4 витків) витки неповного профіля по- винні займати до 30% довжини різьбової частини.

На поверхі виробів не допускаються тріщини та інші механічні пошкодження.

Цвяхи повинні мати високий опір ударним навантаженням, при ударі не повинні згинатись, але повинні мати достатню в'язкість. Стержень повинен бути перпендикуляним опорній площині головки і знаходитись в її центрі. При вбиванні цвяхів головка не повинна відділятися від стержня, мати вмятини, відшарування та інші де- фекти, що знижують міцність.

Являють собою конструктивні елементи які пружньо деформу- чись поглинають механічну енергію або створюють постійне механі- чне зусилля. Вони бувають циліндричними, спіральними і тарільча- тими.

Циліндричні пружини стискування або розтягування виготовля- ють з матеріалу круглого, квадратного або прямокутного профілю.

Спіральні виготовляють зі стрічки.

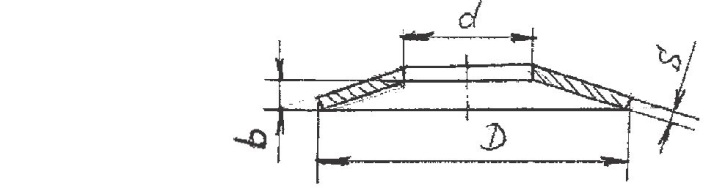

Тарільчаті пружини працюють тільки на стискування і сприйма- ють значні зусилля. Вони стандартні. їх виготовляють нормальної (Н) та підвищеної (П) точності. За умовами роботи вони бувають статичної (С), динамічної (Д) та багаторазової (М) дії.

Характеризуються своїми розмірами, наприклад:

Являть собою вироби (мал. 6.7) з дроту у вигляді полотна з рівномірно розташованими отворами— чарунками певної форми і розмірів. Використовують дріт з вуглецевої або легованої сталі, ко-

6.4. Пружини

6.5. Сітки

180

Частина І

Пружина тарельчатая НД DxdxSxb ГОСТ...

льорових металів і сплавів. Випускають сітки загального призна- чення (для виготовлення перегородок, кліток, відокремлення сипу- чих матеріалів і т.п.) та спеціального (для армування бетону або скла, фільтрування і т.п.). За способом виготовлення сітки бувають:

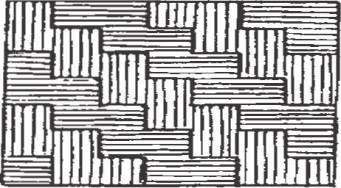

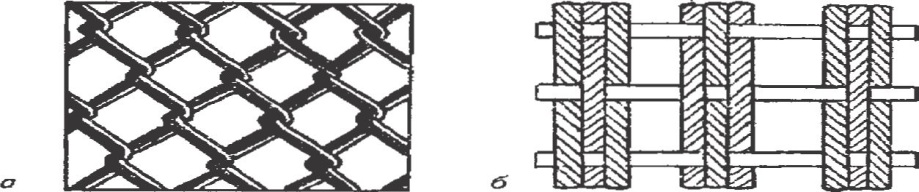

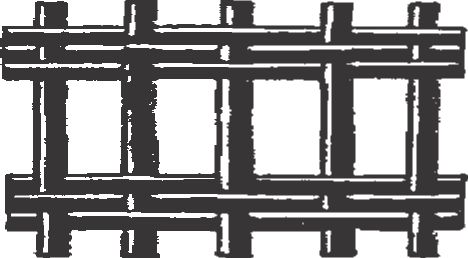

Мал. 6.7 Види переплітіння сіток:

а — плетена; б — ткана полотняного переплетіння (канатова); в — ткана полотняного переплетіння «сім'янка»; г — тканина саржевого переплетіння фільтрувальна.

1. Ткані. Дріт, що проходить вздовж сітки називають основою, а поперек — утком. Основа може складатися з однієї дротини або кількох скручених у прядь (канатик). Процес переплітання дротин полягає у перехрещуванні дротини основи і утка через одну або дві дротини.

2. Плетені (скрученні). Виготовляють скручуванням кожної дро- тини з однією з двох розташованих поряд. Можуть мати квадратні, прямокутні або ромбічні чарунки

3. Зварні або збірні.

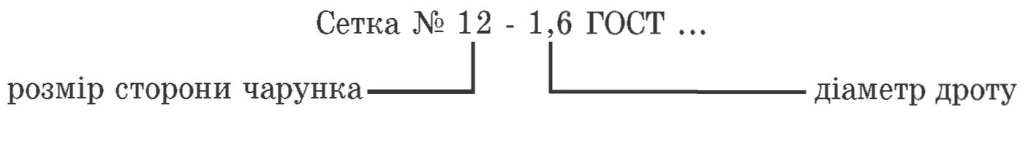

Плетені сітки поставляють за розміром чарунка та діаметру дроту. Наприклад:

6. Металовироби промислового призначення

181

За стандартами випускають з таким розміром чарунків: 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, ЗО, 35, 40, 45, 50, 60, 80, 100 мм.

Ткані сітки використовуються для фільтрування, зневодження та сушки. їх випускають таких видів:

гладкі — дротини основи, розташованні на певній відстані одна від одної, перплітаються через одну, з дротинами утка укладеними впритул одна до одної;

саржеві односторонні — дротини основи, розташовані на певній відстані одна від одної, переплітаються через дві дротини з дротина- ми утка укладеними впритул одна до одної;

саржеві двохсторонні — дротини основи, розташовані на певній відстані одна від одної, переплітаються через один та через два дро- ти з дротинами утка укладеними впритул одна до одної.

Фільтрувальні сітки поставляють по номерах, які відповідають числу дротин основи на Ідм (24 ,28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76, 80, 90, 100, 120, 160, 200).

Сітки гладкі:

Сетка фильтровальная 24 ГОСТ...

Сіткі саржеві:

Сетка фильтровальная С72 ГОСТ...

Сіткі саржеві двохсторонні:

Сетка фильтровальная СД200 ГОСТ...

Ткані сітки з квадратними чарунками виготовляють контрольни- ми (К) для сит, при визначенні розміру часток та високої точності (В) для сортування часток потрібних абразивних та інших матері- алів. їх поставляють за розміром сторони чарунки (від 2,5 до 0,004) з сплавів кольорових металів:

№ 2,5 ... 0,0071 — латунь Л 80 № 0,0125 ... 0,004 — фосфориста бронза

Наприклад: Сетка № 05 ГОСТ...

Сітки із світлого сталевого дроту поставляють у рулонах в якому допускається не більше трьох кусків довжиною не менше З м кож- ний. Для сіток № 3>15 один кусок може бути довжиною менше З м, але не менше 1 м.

Вимоги до якостей сіток визначається їх призначенням, видом дроту, її хімічним складом, механічними властивостями та іншими показниками. Сітки всіх типів повинні бути міцними та зручними в експлуатації. Типи сіток, їх розміри і граничні відхилення повинні відповідати вимогам стандартів і технічних умов.

182

Частина І

Сітки гладкі:

Сетка фильтровальная 24 ГОСТ... Сіткі саржеві:

Сетка фильтровальная С72 ГОСТ... Сіткі саржеві двохсторонні:

Сетка фильтровальная СД200 ГОСТ...

№ 2,5 ... 0,0071 — латунь Л 80 № 0,0125 ... 0,004 — фосфориста бронза Наприклад: Сетка № 05 ГОСТ...

Переплетіння дротин основи та утка у тканих сіток повинне бути пра- вильним і міцним. Не допускається пропуск та розрив дротин. Чарунки сіток повині мати правильну форму. Допускаються ткацькі пороки (скрут- ки, петлі та інші) і незначна зміна форми чарунка (не більше трьох на один їм). При розмотуванні рулонів сітки, полотно не повинно мати хвилястість. З'єднання дротин кручених сіток повинно бути міцним. Не допускаються розірвані та незвиті дротини. Кількість залатаних розривів — не більше одного на 10 м довжини. На поверхні крученої сітки, виготовленої з оцин- кованого дроту, не повинно бути не покритих цинком місць та гострих напливів цинку. У зварних сіток повинні бути проваренні всі стики основи та утка (допустимий непровар до 2%). Поверхня сіток всіх типів повинна бути чистою, без тріщин, подряпин, без бруду та іржі.

6.6. Ланцюги

Являють собою витягнуті або замкнуті профілі (контури) які складаються з однакових з'єднаних між собою ланок. їх використо- вують на транспорті, у будівництві та для виготовлення різних то- варів культурно — побутового або господарського призначення. Лан- цюги класифікуть за ознаками:

За призначенням:

• тягові

• приводні

• транспортерні

• якірні...

За конструкцією:

• пластинчаті (роликові або втулочно-роликові)

• шарнірні

• гачкові...

За матеріалом: сталь

кольорові сплави

Якість ланцгів залежить від сукупності їх механічних та експлу- атаційних властивостей, які обумовленні хімічним складом і механ- ічними властивостями використаних матеріалів, технологією вироб- ництва та правильності складання. Розміри та механічні власти- вості ланок які складають контур ланцюга повинні відповідати ви- могам стандартів. Крім загальних вимог до якості ланцюгів став- лять і специфічні які визначаються призначенням та конструкцією.
