Ніобій попереджає міжкристалічну корозію, підвищує плас- тичність та міцність при високих температурах.

Мідь підвищує корозійну стійкість.

Цирконій підвищує витривалість, поліпшує міцність при підви- щених температурах та ударну в'язкість при понижених, покращує зварюваність.

Головною ознакою переважної більшості марок вироблюваної сталі є хімічний склад який залежить від способу виготовлення. Потреби виробництва змусили класифікувати сталі за якістю, за використан- ням (призначенням) та за структурою у стані поставки (мал. 3.16).

За хімічним складом сталі поділяються на вуглецеві та леговані.

Вуглецевими називаються сталі, які не містять спеціальних до- бавок. Вона буває конструкційною та інструментальною. Конструк- ційна вуглецева сталь містить 0,1>0,85%С і використовується для виготовлення різноманітних деталей, металоконструкцій і т.п. Інстру- ментальна вуглецева сталь містить 0,65>1,4%С і використовується для виготовлення ріжучого, вимірювального або формозмінюючого інструмента який працює при низьких температурах (до 150>200°С).

Конструкційна вуглецева сталь буває звичайної якості та якісна. Такі сталі повинні мати високі механічні властивості, технологічність в обробці та бути дешевими.

Сталь вуглецева звичайної якості використовують для виготов- лення зварних конструкцій, у суднобудівництві та машинобудуванні.

В залежності від призначення та гарантуємих характеристик якості метала її поділяють на групи поставки — А, Б, В.

Сталь групи А поставляють за механічними властивостями. Для неї хімічний склад не регламентується тому виготовлені деталі га- рячій обробці (термічній, куванню, зварюванню) не піддають. Чим більше номер марки, тим вище міцність, але нижче пластичність сталі (табл. 3.4).

Сталь групи Б поставляється за хімічним складом. Механічні властивості не регламентуються. Такі сталі піддаються термічній обробці бо відомий їх хімічний склад. В залежності від нормуємих показників механічних властивостей поділяється на дві категорії.

Сталь групи В поставляється за механічними властивостями та хімічним складом. Механічні властивості повинні відповідати нор- мам для аналогічних марок групи А, а хімічний склад для сталі аналогічних марок групи Б. В залежності від нормуємих показників механічних властивостей поділяється на шість категорій.

3. Металознавство та металопродукція

10 7

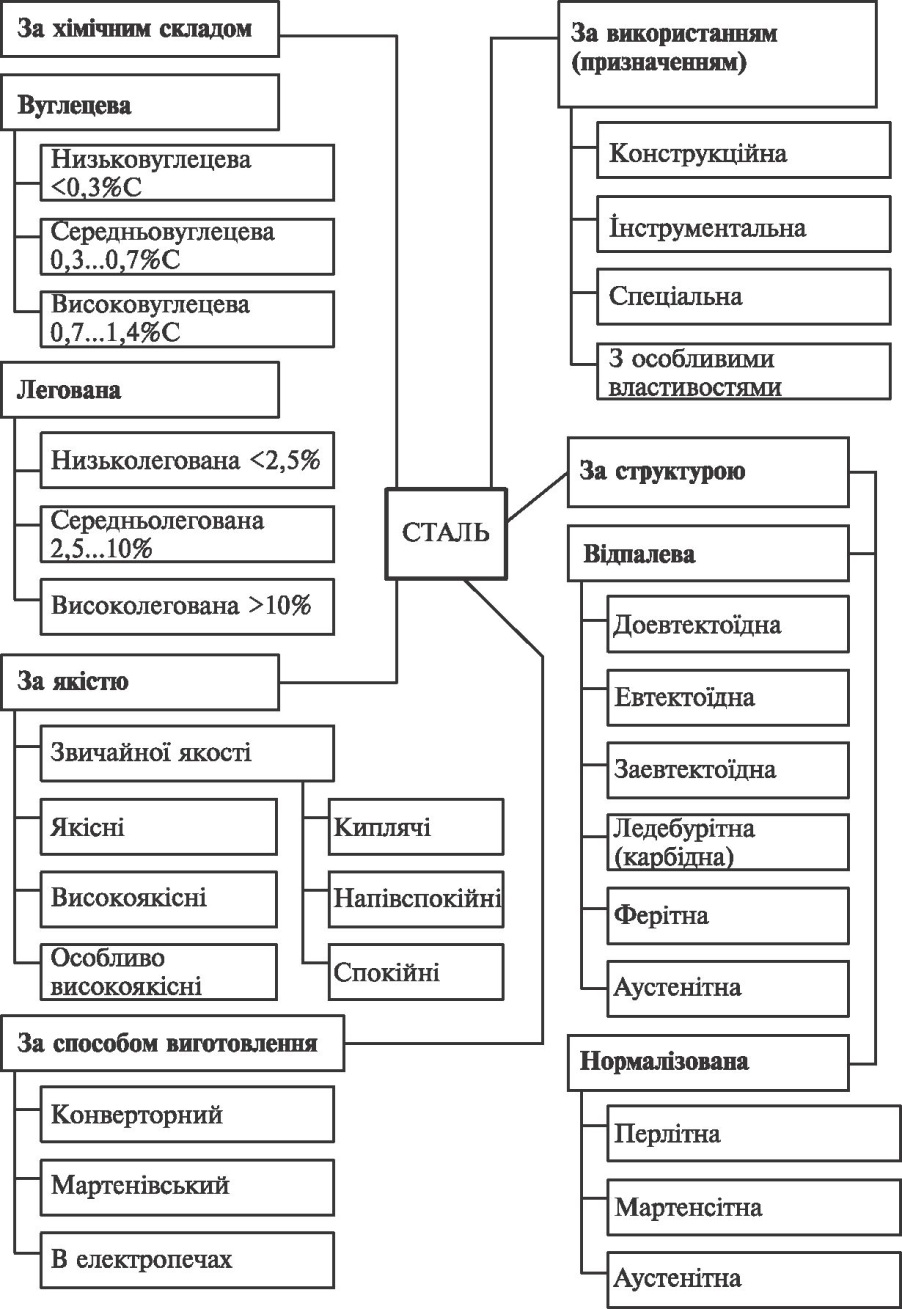

Мал. 3.16 Класифікація сталі

96

Частина І

поставки сталь номер марки спокійна властивостей БСт4пс—2, ВСтЗ сп — 4, ВСт5 пс — 6

Категорія показників механічних властивостей для сталі групи А не проставляється.

Сталь вуглецева якісна широко використовується у всіх галузях промисловості. До неї пред'являють більш жорсткі вимоги по вмісту шкідливих домішок, особливо сірки (не більше 0,04%) та фосфора (не більше 0,035%).

Вуглецеву якісну конструкційну сталь випускають марок 08, 10, 15, 20, 25, ЗО, 35, 40, 45, 50, 55, 58, 60. Маркують словом «Сталь» та двома цифрами, що відповідають вмісту вуглецю у сотих долях відсотка. Ступінь розкислення вказують літерами в кінці марки: кп

3. Металознавство та металопродукція

10 7

— кипляча, пс — напівспокійна, сп — спокійна. Наприклад, Сталь 10, Сталь 08 кп, Сталь 45 і т.д.

За вимогою до механічних властивостей сталь випускають п'яти категорій, а за призначенням — трьох підгруп: а — для гарячої обробки тиском, б — для холодної обробки тиском, в — для холод- ного волочення.

Сталь 20 — а — 1, 25 — б — 5, 45 — в — 4, і т.д.

вміст вуглецю підгрупа категорія

призначення властивостей

Вуглецеву інструментальну сталь випускають марок У7, У8, У9, У10, У11, У12, У13, У7А, У8ГА, У9А, У10А, У11А, У12А, У13А. Маркування літерно-цифрове: У — вуглецева, Г — з підвищеним вмістом Марганця, А — високоякісна (вміст сірки до 0,03% та фос- фора до 0,035%), цифра (цифри) вміст вуглецю у десятих долях відсотка.

Легованими називають сталі до складу яких вводять добавки (легуючі елементи) в кількості достатній, щоб помітно змінити струк- туру та властивості. Хімічний склад легованої сталі — основний показник, що визначає якість, область застосування та вартість. Тому він відбивається в найменуванні та маркуванні. В наймену- ванні вказують тільки основні введені легуючі елементи без позна- чення їх кількості, наприклад сталь хромонікелева, титановольфра- мова, марганцовиста і т.д. Маркування легованої сталі літерно-циф- рове. Перша одно— або двохзначна цифра свідчить про вміст вугле- цю у десятих або сотих долях відсотка. Якщо вміст вуглецю менше 0,04%, то ставлять знак «00», а якщо менше 0,08% — знак «0». Якщо вміст вуглецю 1% або більше то на початку цифру не пишуть. Літерами позначають назви легуючих елементів:

Г — марганець Ф — ванадій Д — мідь

С — кремній Т — титан Р — бор

X — хром М — молібден Б — ніобій

Н — нікель К — кобальт Ц — цирконій

В — вольфрам Ю — алюміній А — азот

Е — селен П — фосфор

Цифри після літер позначають середній вміст легуючих елементів у цілих відсотках. Відсутність цифр вказує, що їх вміст не більше

98

Частина І
