3.3.2. Чавунні відливки

Всі деталі виготовляємі з чавунів одержують методом лиття шля- хом заливки рідкого метала у ливарну форму. Такий процес виго- товлення називають ливарним виробництвом. Чавун для виготов- лення відливок отримують з чушкового чавуну, феросплавів, мета- лобрухту, браку ливарного виробництва та флюсів у спеціальних печах (електропечах, тигельних, горнах і т.п.).

За структурою литого чавуну відливки поділяють на групи: сірі (СЧ), ковкі (КЧ), високоміцні (КЧ) та спеціальні (антифрикційні, жаростійкі та інші). Вони поставляються за механічними властиво- стями, тому цифрова частина їх маркування відбиває межу міцності при розтягуванні (МПа) та відносне видовження (%), а літера — тип структури (Ф — ферітна, ФП — ферітоперлітна, П — перліт- на). Наприклад, відливка КЧ30-6-Ф: КЧ — ковкий чавун, ЗО — межа міцності при розтягуванні, МПа, 6 — відносне видовження, %, Ф — ферітна структура. Маркують на необроблюваній поверхні відливки литими, набивними (клеймами) або фарбовими позначен- нями. В залежності від допустимих відхилень встановлених розмірів відливки поставляють по точності партіями з документами про якість. В документі вказують товарний знак виробника, номер (шифр) крес- лення деталі або відливки, номер і дату плавки, кількість і масу відливок, марку чавуну, результат випробування, штамп ВТК і стан- дарт.

Найбільш поширеною продукцією ливарного виробництва стали чавунні труби та з'єднувальні деталі до них — фітинги.

Чавунні труби на одному кінці мають розтруб спеціальної форми з допомогою якого відбувається з'єднання. Такі труби відзначаються підвищеною корозійною стійкістю, великою тривалістю експлуатації. За призначенням вони бувають каналізаційними та напірними, а за якістю поділяються на групи — А, Б, В, Г, Д, Е.

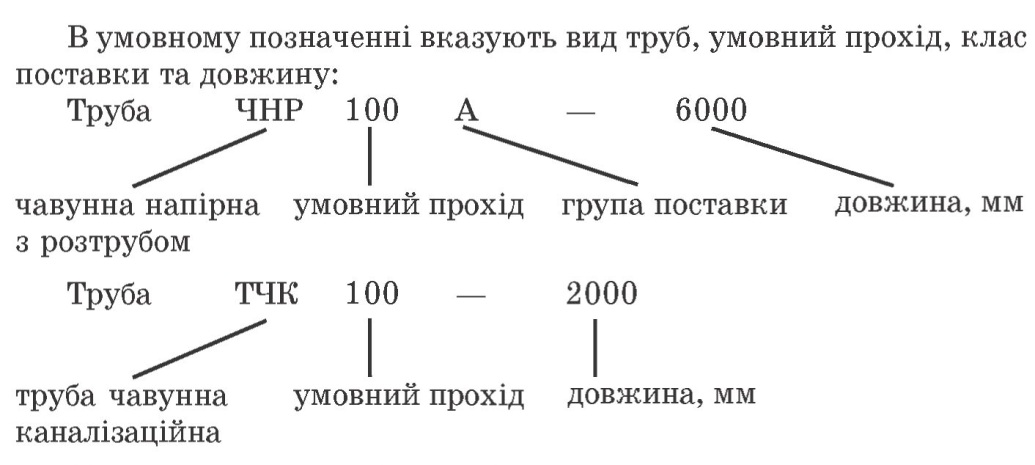

Напірні труби призначенні для транспортування рідини під тис- ком. Напірні та каналізаційні труби характеризуються довжиною, внутрішнім діаметром (умовним проходом) та товщиною стінки (з діленням на класи) (табл. 3.3).

3. Металознавство та металопродукція

10 7

3.3.3. Властивості, контроль якості та зберігання чавунів

Основними методами зміни властивостей чавунів є регулювання хімічного складу, умов кристалізації та термічна обробка литих де- талей. Хімічний склад регулюють шляхом зміни вмісту постійних домішок та введенням легуючих елементів.
