Статичні випробування на розтягування здійснюють на стандартних зразках на спец- іальних розривних машинах які мають прилад що записує вели- чину деформації (абсолютне ви- довження ДІ, мм) та прикладене навантаження (Н, кгс). За цими даними будують діаграму розтя- гування, яка має, наприклад, для пластичних матеріалів та- кий вигляд (мал. 3.9).

До точки А деформація пропорційна навантаженню і за своїм характером пружня. В точці В починається горизонтальна ділянка. Матеріал зразка розтягується (тіче) без збільшення навантаження. Точка С характеризує найбільше навантаження, що витримує зра- зок. У точці D відбувається руйнування зразка (розрив). Випробу- вання на розрив дозволяють встановити більшість механічних влас- тивостей матеріалів.

Випробування на твердість дуже поширені, бо дозволяють оціни- ти й інші механічні властивості. Найбільш відомі:

Метод Брінелля. У поверхню випробуємого метала удавлюють сталеву загартовану кулю діаметром 10,5 або 2,5 мм (мал. 3.10). на

поверхні утворюється відбиток (лунка) діа- метром d.

Діаметр кулі та навантаження вибирають в залежності від матеріала, його твердості та товщини. Для тонких зразків та матеріалів з твердістю більше за 450 не використовують. Твердість позначають НВ.

Метод Роквелла. У поверхню випробує- мого метала удавлюють алмазний конус з ку- том 120°, або сталеву загартовану кулю діа- метром 1,59 мм (мал. 3.11). Випробування кулею проводять для м'яких матеріалів, а

Товарознавство сировини і матеріалів

ЛІ

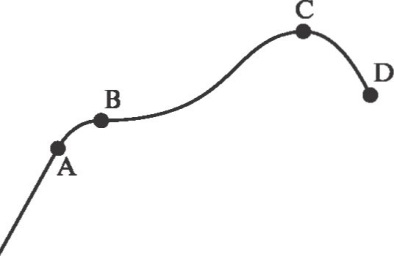

Мал. 3.9 Діаграма розтягування

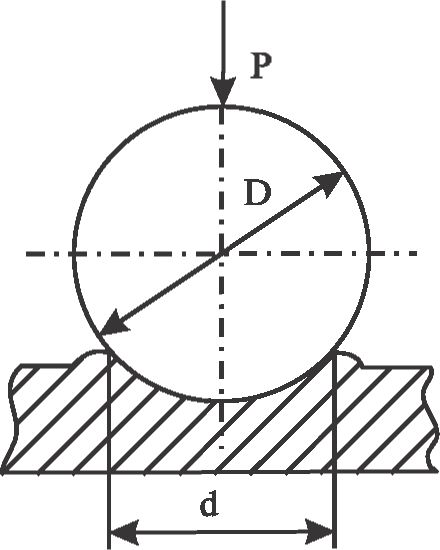

Мал. 3.10. Схема випробування на твердість за методом Брінелля

3. Металознавство та металопродукція

10 7

алмазним конусом — для твердих матері- алів. Кулю або конус удавлюють в зразок двома навантаженнями: попереднім та ос- новним. Попереднє навантаження у всіх ви- падках дорівнює 100Н (10кг), а основне:

при удавленні алмазного конуса (шкала А) — Р=600Н (60 кг);

при удавленні кулі (шкала В) — Р=1000Н (100 кг);

при удавленні алмазного конуса (шкала С) — Р=1500Н (150 кг).

Твердість визначають за глибиною відбитка h. За одиницю твер- дості прийнята умовна величина, яка відповідає осьовому переміщен- ню наконечника на 0,002 мм. Шкалу С використовують для твер- дих, шкалу А для дуже твердих матеріалів, а шкалу В для м'яких матеріалів. В залежності від використаної шкали твердість познача- ють: HRA, HRB, HRC.

Метод Віккерса. У поверхню випробуємого метала удавлюють чотирьохгранну алмазну піраміду з кутом між протилежними гра-

нями 136° (мал.3.12). За навантаженням, що припадає на одиницю поверхні відбит- ка визначають число твердості, яке позна- чають HV:

де Р — навантаження на піраміду, Н (кг) d — середнє арифметичне довжини обох діагоналей, мм

а — кут між протилежними гранями при вершині

Величина навантаження Р=50>1000Н (5>100 кг). Визначають твердість тонких матеріалів або окремих структур.

Для визначення твердості окремих структурних складових використовують спеціальні прилади обладнанні металогра- фічними мікроскопом. Випробування про- водять за схемою метода Віккерса, але при

Зрезарцев М.П., Зрезарцев 6.ЛІ.

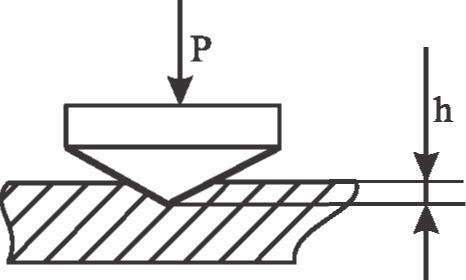

Мал. 3.11. Схема випробування на твердість за методом Роквелла

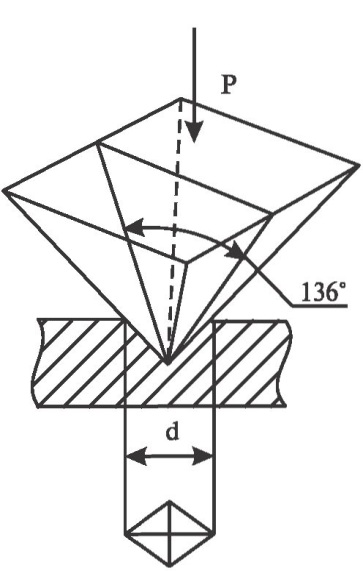

Мал. 3.12 Схема випробування на твердість за методом Віккерса
